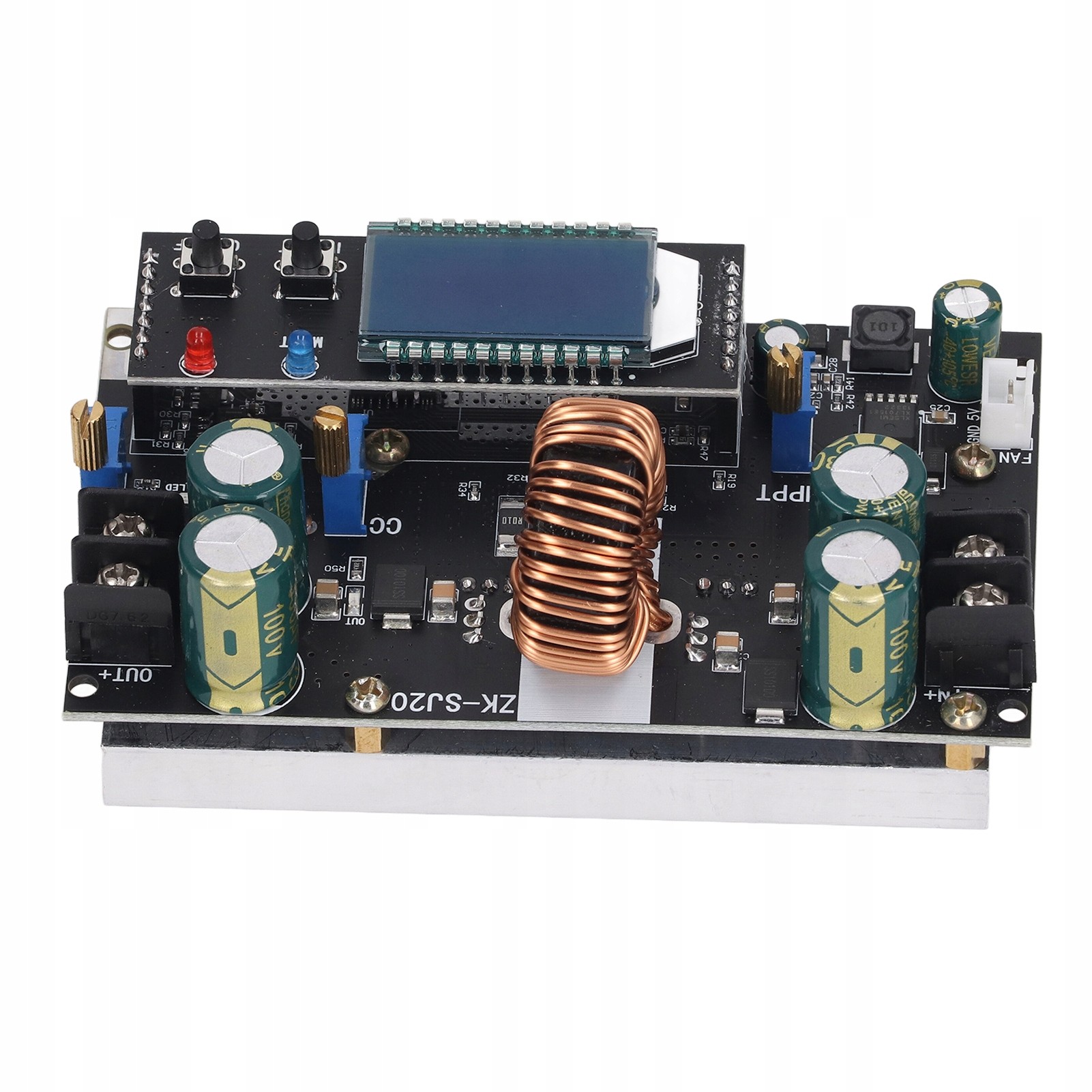

Zvýšenie solárneho displeju LCD napájacieho napájania LCD

Funkcja:

1. Szybkie rozpraszanie ciepła: Chip wewnątrz modułu automatycznego podnoszenia wzmacnia rozpraszanie ciepła, niezawodność i stabilność oraz dużą moc.

2. Regulowany: automatyczny moduł podnoszący wykorzystuje potencjometr bez śrubokręta, można go bezpośrednio regulować ręcznie, bardzo wygodny.

3. Materiał ze stopu aluminium: Metalowa część modułu automatycznego podnoszenia ciśnienia jest wykonana ze stopu aluminium, który ma dobrą twardość, a także dobrą odporność na rdzę.

4. Wyświetlanie w czasie rzeczywistym: Napięcie regulacyjne MPPT modułu automatycznego podnoszenia jest wyświetlane w czasie rzeczywistym na ekranie LCD.

5. Szerokie zastosowanie: moduł automatycznego doładowania jest używany w szerokim zakresie zastosowań, ładowania słonecznego, ładowania baterii litowych, sterownika prądu stałego LED, regulatora napięcia.

Specyfikacja:

• Typ artykułu: moduł zasilania Boost Buck
• Materiał: stop aluminium, PCB
• Zakres napięcia wejściowego: DC7-80V
• Zakres napięcia wyjściowego: DC1.4-79V
• Zakres wyświetlania napięcia: 1,40-80,00 V (dokładność ± 0,1 V lub mniej więcej)
• Zakres regulacji prądu wyjściowego: 0-20A
• Bieżący zakres wyświetlania: 0,00 a-20,00 a (dokładność ± 0,03 a lub więcej)
• Pokrętło regulacyjne: regulacja napięcia MPPT, regulacja napięcia wyjściowego, regulacja limitu prądu wyjściowego
• Funkcja MPPT: Tak
• Funkcja zapobiegania przepływowi wstecznemu: tak, podłącz akumulator bez diody łańcuchowej
• Stały prąd (ograniczenie prądu): tak
• Wyświetlacz LCD: Tak
• Ochrona przed nadmierną mocą: 300 W, poza mocą wyłączy wyjście, wyświetl OPP
• Rozmiar produktu: ok. 108 x 64 x 48 mm / 4,3 x 2,5 x 1,9 cala
• Zastosowania: ładowanie słoneczne, ładowanie akumulatorów litowych, napęd prądu stałego LED, regulator napięcia
• Ładowanie: Podłącz akumulator do ładowania (uważaj, aby mimo to nie podłączyć ujemnego bieguna). MPPT można odpowiednio wyregulować potencjometrem, tak aby moduł zawsze miał maksymalną moc wyjściową. Zaleca się podłączenie diod, aby całkowicie uniemożliwić przepływ wsteczny.

Jak używać:

• Etapy ładowania ogniw słonecznych.
• 1. Zmierz napięcie panelu słonecznego bez obciążenia (słoneczny dzień), oblicz napięcie MPPT = 0,75x napięcie bez obciążenia lub bezpośrednio spójrz na wartość parametru Vmp panelu producenta. Pamiętaj, że bieguny dodatnie i ujemne nie mogą być połączone odwrotnie.

2. Panel słoneczny zostanie podłączony do zasilacza modułu, przełączymy się na interfejs wyświetlacza napięcia MPPT, wyregulujemy potencjometr obrotu MPPT i dostosujemy wartość do napięcia Vmp.

• 3. Obróć potencjometr CV , aby wyregulować napięcie wyjściowe (wielkość ładunku pływającego ładowanej akumulatora). Dostosuj napięcie wyjściowe (ładowanie podtrzymujące dla ładowanego akumulatora), przekręcając potencjometr CV.

4. Zewrzyj dodatnie i ujemne wyjścia i wyreguluj ograniczenie prądu, obracając potencjometr CC (rozmiar to dopuszczalne napięcie ładowania ładowanego akumulatora).

5. Zewrzyj zacisk wyjściowy, przekręć potencjometr CC, aby wyregulować wartość limitu prądu (rozmiar to prąd ładowania dozwolony dla ładowanej baterii). Jeśli moc panelu słonecznego jest zbyt mała, podczas zwarcia zaświeci się lampka MPPT, aby utrzymać stałe napięcie wejściowe. Prąd wyjściowy będzie ograniczony do utrzymania stałego napięcia wejściowego, a prąd można regulować tylko w dół i MPPT. Wartość prądu widziana, gdy lampka MPPT jest wyłączona, jest jedyną miarodajną wartością. Zaleca się, aby prąd był regulowany, gdy jest wystarczająco dużo światła słonecznego lub gdy jako wejście używane jest źródło stałego napięcia.

• 6. Podłącz akumulator w celu ładowania (uważaj, by mimo wszystko nie podłączyć bieguna ujemnego). MPPT można odpowiednio ustawić potentio

Lista pakietów:

• 1 x moduł zasilacza Boost Buck
