Najbežnejšie na trhu sú číselníkové meradlá s obvodom číselníka deleným na 100 dielikov, z ktorých každý zodpovedá posunutiu meracieho hrotu o 0,01 mm (0,001 mm pri mikrónových meradlách). Podľa noriem DIN 878 a PN-68/M-53260 sú prípustné chyby merania číselníkových meradiel do 2 dielikov v celom meracom rozsahu a 0,5 dielikov v rozsahu ±10 dielikov.

Číselníkové meradlá sa najčastejšie používajú pri dielenských a laboratórnych meraniach. Používajú sa na kontrolné merania pri výrobe detailov, pri rozmerovej kontrole, na nastavovanie obrábacích strojov, ako aj na meranie tvarových a polohových odchýlok v priemyselných strojoch. Senzory merajú také geometrické nepravidelnosti ako: rovinnosť, kruhovitosť a rovnobežnosť rovín. Číselníkové meradlá sa používajú v autodielňach, napr. na meranie brzdových kotúčov, remeníc, nábojov a hriadeľov.

Ako sa používajú číselníkové meradlá?

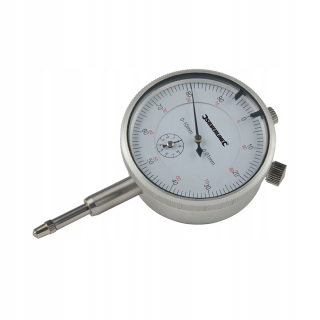

Veľká ručička snímača ukazuje stotiny milimetra, zatiaľ čo malá ručička ukazuje počet vykonaných otáčok. Meracie číselníky úchylkomerov je možné ľubovoľne posúvať a nastavovať do vhodných polôh. Niektoré meracie snímače sú navyše vybavené indikátormi rozmerovej tolerancie.

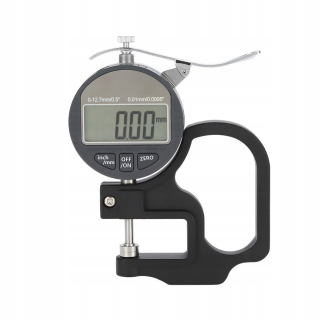

Na trhu nájdete aj elektronické číselníkové meradlá, ktoré prezentujú výsledok merania na čitateľných monochromatických displejoch.

Na čo sa zamerať pri výbere číselníka?

Pri výbere úchylkomeru dbajte na jeho základné parametre, teda merací rozsah, presnosť a priemer čapu. Okrem toho sa oplatí skontrolovať jeho IP štandard, konštrukciu a doplnkové vybavenie.

Rozsah merania

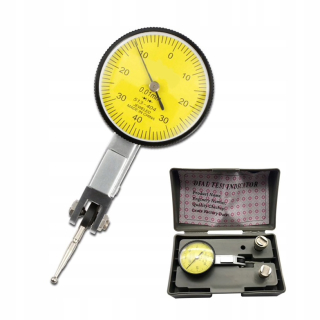

Merací rozsah by mal zodpovedať nameranej nerovnosti. Číselníkové meradlá sú veľmi presné meracie prístroje, preto je merací rozsah väčšiny z nich v rozmedzí 0-10 mm - napríklad model KMITEX . Najpresnejšie snímače na trhu umožňujú meranie v rozsahu 0-0,8 mm - napríklad model DIATEST a dokonca 1-100 µm - napríklad číselník TESA .

Presnosť

Čím väčšia je presnosť prístroja, tým lepšie. Číselníkové úchylkomery štandardne zaručujú presnosť 0,01 mm. Presnosť najlepších meracích senzorov je až 1 µm . Na základné dielenské práce však postačujú snímače s presnosťou do 0,01 mm.

Priemer stopky

Za pozornosť stojí aj priemer tŕňa, na konci ktorého je odmerný hrot. Typické kolíky číselníka majú priemer 6 až 8 mm. Tento parameter je obzvlášť dôležitý pri meraní v tesných a ťažko dostupných miestach - napríklad vo vnútri strojov alebo zariadení.

IP štandard

Pri meraní v nepriaznivých podmienkach, kde je ľahké namočiť alebo zaprášiť meracie zariadenie, stojí za to vybaviť sa číselníkovým úchylkomerom s riadne utesneným krytom. Väčšina meracích prístrojov na trhu sú jemné, presné mechanické zariadenia, ktoré nie sú určené na prevádzku v nepriaznivých podmienkach. Našťastie niektorí výrobcovia ponúkajú odolnejšie meracie prístroje, ktoré spĺňajú normy IP 54 a vyššie - napríklad model 0-12,7/0,001 mm IP54 .

Doplnková výbava - statív

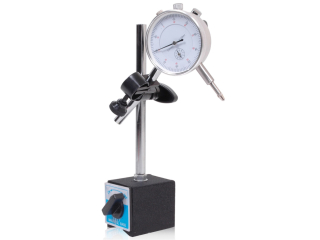

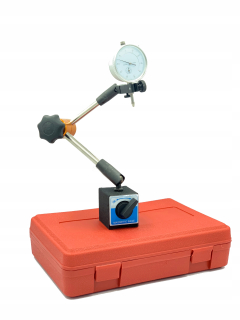

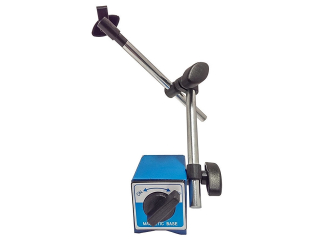

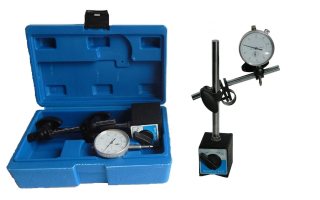

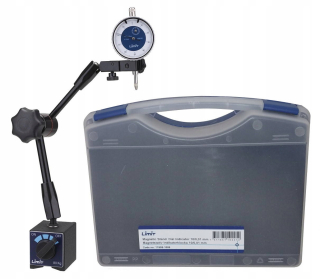

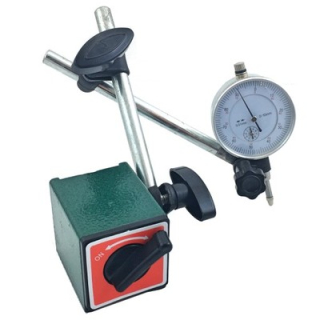

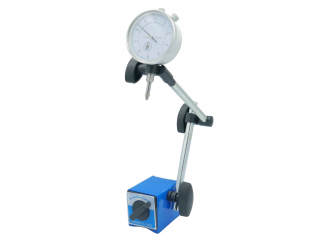

Je ťažké si predstaviť merania bez stabilného umiestnenia merača na stabilnom statíve. Väčšina úchylkomerov pre menej špecializované laboratórne, inžinierske a dielenské práce je vybavená magnetickými stojanmi, ktoré umožňujú jednoduché nastavenie a polohovanie prístroja - napríklad model AS-MAH02 .

Zhrnutie

Pri výbere úchylkoměru by sa malo zariadenie prispôsobiť špecifickosti vykonávanej práce a podmienkam, v ktorých sa budú vykonávať merania. Pre väčšinu prác v automobilovom a strojárskom priemysle vám postačia jednoduchšie číselníkové meradlá so statívmi. Pre špecializovanejšie použitie sa odporúča použiť presnejšie snímače so širším rozsahom merania.
