PRZETWORNICA SOLARNA

VOLT POLSKA

GREEN BOOST 3000

Przetwornica solarna 3kW

Grzanie CWU bezpośrednio z instalacji fotowoltaicznej!!!

Nie wymaga zewnętrznego zasilania.

100% OFF-GRID

Grzanie bezpośrednio ze słońca!

Przetwornica VOLT POLSKA GREEN BOOST 3000 pozwala na bezpośrednie zastosowanie systemów paneli fotowoltaicznych do zasilania urządzeń grzewczych takich jak:

• bojlery elektryczne
• termy
• grzejniki akumulacyjne
• grzejniki kwarcowe
• grzejniki
• maty grzewcze itp.

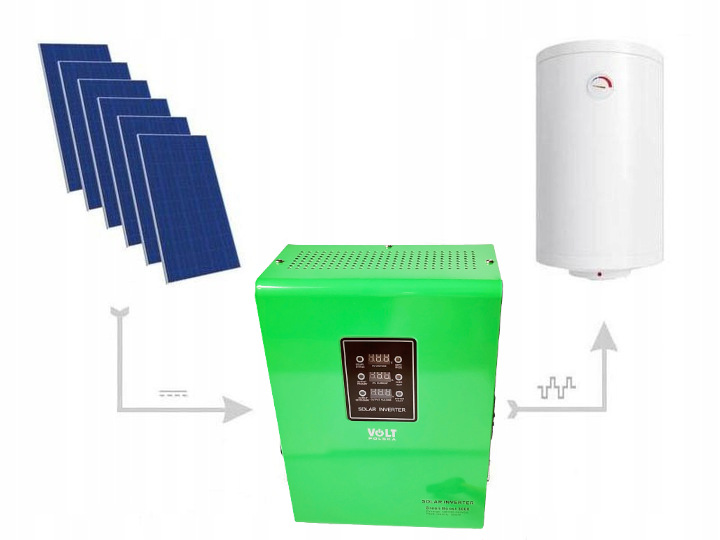

System jest prosty - wymaga jedynie podłączenia odpowiedniej ilości (od 4 do 9 sztuk) typowych paneli fotowoltaicznych o napięciu roboczym około 35V oraz odbiornika energii np. bojler elektryczny czy ogrzewanie podłogowe.

Prąd stały wytwarzany w panelach, którym nie można bezpośrednio zasilać urządzeń grzewczych zostaje w przetwornicy zamieniony na prąd przemienny, którym można już zasilać urządzenia grzewcze.

Dzięki zaimplementowanej funkcji MPPT przetwornica automatycznie przystosuje się do mocy grzałki i tak ustawia swój punkt pracy, aby energia odbierana z systemu paneli fotowoltaicznych była maksymalna.

Przetwornica posiada wyjście priorytetowe "1", na którym zawsze jest napięcie oraz wyjście zależne "2", które włączane jest, gdy na wyjściu nr "1" nie jest pobierana energia i wyłączane, gdy energia znowu jest pobierana z wyjścia "1".

Pozwala to na podłączenie dwóch urządzeń grzewczych np. dwóch bojlerów, z których jeden będzie nagrzewany jako pierwszy, a drugi w sytuacji, gdy termostat tego pierwszego przerwie odbieranie energii z przetwornicy GREEN BOOST

Pozwala to na zagrzanie 2 osobnych zbiorników wody, lub na przykład zagrzanie bojlera, a później dogrzanie pomieszczenia grzejnikiem elektrycznym.

Ekran LCD

• SOLAR STATUS - kiedy napięcie PV jest większe niż 80% napięcia znamionowego urządzenia, kontrolka będzie się świecić. W przeciwnym wypadku, będzie mrugać.
• OUTPUT PRIMARY - świeci kiedy działa gniazdo nr 1
• OUTPUT SECONDARY - świeci kiedy działa gniazdo nr 2
• PV VOLTAGE - aktualne napięcie wejściowe PV
• PV CURRENT - aktualny prąd wejściowy PV
• OUTPUT VOLTAGE - status napięcia wyjściowego, pokazuje aktualne napięcie wyjściowe przetwornicy
• MPPT MODE - świeci kiedy wybrany jest tryb pracy MPPT
• OVER HEAT - świeci kiedy urządzenie ulega przegrzaniu
• SYSTEM FAULT - świeci kiedy napięcie PV jest zbyt wysokie, lub inwerter nie działa prawidłowo (ciągłe światło), lub ostrzega o przeciążeniu (światło mruga).

Dane techniczne:

• Zakres napięcia wyjściowego: 120 - 245 VAC / 50Hz
• Dopuszczalny zakres napięcia z paneli: 120VDC ~ 350VDC
• Maksymalna moc wyjściowa: 3000W
• Rodzaj napięcia wyjściowego: modyfikowana sinusoida
• Funkcja MPPT: TAK
• Połączenie paneli: PV szeregowe lub szeregowo-równoległe
• Złącze zasilania (wejściowe): MC4 (żeńskie - męskie)
• Gniazdo wyjściowe: 2szt.
• Wymiary: 31cm x 23,5cm x 13cm
• Waga: 3,3kg

UWAGA:

Na wyjście przetwornicy dozwolone jest podłączanie TYLKO odbiorników rezystancyjnych!

Podłączenie silnika, pompy, wiertarki, wentylatora, zasilacza, prostownika, ładowarki i innej elektroniki może grozić NIEODWRACALNYM USZKODZENIEM urządzenia i UTRATĄ GWARANCJI!

Przekroczenie napięcia wejściowego (350V) powoduje NIEODWRACALNE USZKODZENIE przetwornicy i wywołuje duże ZAGROŻENIE.

Podczas podłączania paneli do przetwornicy, należy zwrócić szczególną uwagę na POLARYZACJĘ napięcia zasilającego. W przypadku odwrotnego podłączenia przewodów, nastąpi ,NIEODWRACALNE USZKODZENIE oraz UTRATA GWARANCJI.

Tabela pomocna w szacowaniu mocy systemu grzewczego.
