Przełączniki akumulatorów Cyrix

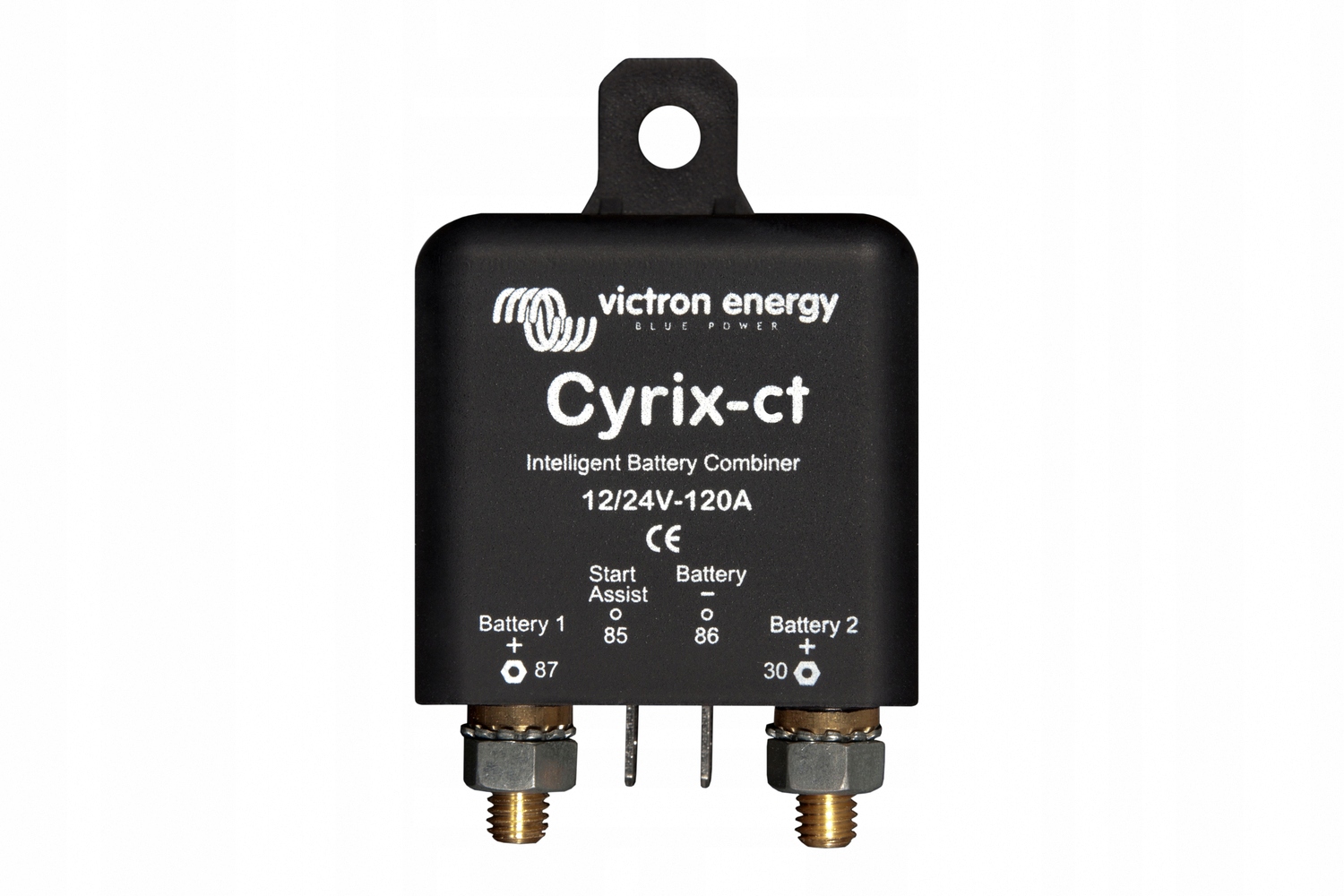

Przełącznik akumulatorów cyrix to sterowany mikroprocesoremprzekaźnik do dużych obciążeń, który automatycznie łączy akumulatory równolegle, kiedy jeden z nich osiągnie wstępnie zadane napięcie (oznaczające, że akumulator jest właśnie ładowany), i rozłącza, kiedy napięcie spadnie poniżej poziomu napięcia konserwacyjnego (oznaczającego, że jeden lub kilka akumulatorów jest w trakcie rozładowywania). Przełączniki akumulatorów cyrix stanowią doskonałą alternatywę dla odłączników diodowych. Ich główną cechą jest praktyczny brak strat napięcia, co sprawia, że napięcie wyjściowe alternatorów lub ładowarek nie wymaga zwiększania.

Najważniejsze funkcje:

• Inteligentne monitorowanie akumulatorów — blokada niepożądanego przełączania
• Długie śruby umożliwiają podłączenie kilku przewodów zasilania
• Zabezpieczenie przed przegrzewaniem (np. z powodu długotrwałego przeciążenia)
• Automatyczna zmiana zakresu 12/24 V - Przełącznik Cyrix-ct 12/24 automatycznie wykrywa napięcie w układzie
• Brak spadków napięcia
• Ustawienie priorytetu akumulatora rozruchowego
• Dwukierunkowy pomiar napięcia i zasilanie z obu akumulatorów
• Połączenie równoległe w sytuacji awaryjnej (wspomaganie rozruchu)

Ustawienie priorytetu akumulatora rozruchowego

W typowej konfiguracji alternator jest podłączony bezpośrednio do akumulatora rozruchowego. Akumulator pomocniczy, ewentualnie akumulator silnika dziobowego i inne akumulatory, są podłączone do akumulatora rozruchowego przełącznikami Cyrix. Gdy przełącznik Cyrix wykryje, że akumulator rozruchowy osiągnął napięcie łączenia, włączy się, umożliwiając równoległe ładowanie innych akumulatorów.

Dwukierunkowy pomiar napięcia i zasilanie z obu akumulatorów

Przełącznik Cyrix mierzy napięcie na obu podłączonych akumulatorach. Dlatego też włączy się, jeśli np. akumulator pomocniczy jest ładowany ładowarką. Cyrix-ct 12/24 może być zasilany dwoma napięciami. Zamknie się również, jeśli napięcie jednego z akumulatorów jest zbyt niskie do jego działania. Aby uniemożliwić nieoczekiwanie działanie podczas montażu lub po odłączeniu jednego akumulatora, przełącznik Cyrix-ct 12/24 nie zamknie się, jeśli napięcie na jednym z dwóch złączy akumulatorów jest niższe od 2 V (akumulator 12 V) lub 4 V (akumulator 24 V).

Połączenie równoległe w sytuacji awaryjnej (wspomaganie rozruchu)

Przełącznik Cyrix można również włączyć przyciskiem (pozostaje włączony przez 30 sekund) lub przełącznikiem w celu ręcznego, równoległego połączenia akumulatorów. Przydaje się to szczególnie w sytuacji awaryjnej, gdy akumulator rozruchowy jest rozładowany lub uszkodzony.

Specyfikacja techniczna:

• Ciągłe natężenie prądu: 120 A
• Znamionowe natężenie prądu przy rozruchu (5s): 180 A
• Napięcie łączenia: od 13 V do 13,8 V i od 26 do 27,6 V - przy użyciu inteligentnego wykrywania trendu
• Napięcie odłączenia: od 11 V do 12,8 V i od 22 do 25,7 V - przy użyciu inteligentnego wykrywania trendu
• Pobór prądu w stanie otwarcia: <4 mA
• Pobór prądu w stanie zamknięcia: 12 V: 220 mA / 24 V: 120 mA
• Wspomaganie rozruchu: urządzenie Cyrix pozostaje włączone przez 30 sekund
• Klasa ochrony: IP54
• Masa: 0.11 kg
• Wymiary: 46 x 46 x 80 mm
