PODZIELNICA UNIWERSALNA PRZYRZĄD PODZIAŁOWY FI125

Opis urządzenia

• Uniwersalna podzielnica przeznaczona jest do frezowania, roztoczenia, szlifowania, świdrowania, trasowania i innych prac związanych z obrotem detalu na daną wielkość

• Zapewnia precyzyjny bezpośredni, prosty i różnicowy podział
• Dzięki głowicy możliwe jest precyzyjne nacięcie spiralnych rowków

• Oś wrzeciona może ustawiać się pod kątem od 90° do -10° od poziomu
• Stosunek przekładni pary ślimakowej - 1:40

• Podział odbywa się za pomocą 3 dołączonych tarcz podziałowych lub za pomocą skali kątowej o podziałce elementarnej 1'
• Za pomocą dołączonych kół zębatych (tzw. gitary), którą sprzęgamy z posuwem stołu, można frezować np. rowki skośne, spiralne itp.

Parametry techniczne podzielnicy 125 mm

• A: 209 mm
• B: 18 mm
• C: 116 mm
• D: 98 mm
• E: 224 mm
• F: 117 mm
• G: 120 mm
• H: 125 mm
• L: 103 mm
• M: 68,5 mm
• N: 34,5 mm
• O: 100 mm
• P: 125 mm

Parametry techniczne konika

• Wznios kłów: 125 mm
• Stożek wrzeciona: MK4
• Działka noniusza: 10
• Do osi: 18
• Podziałka: 1:40
• Kostki: 18
• Uchwyt: 160 mm

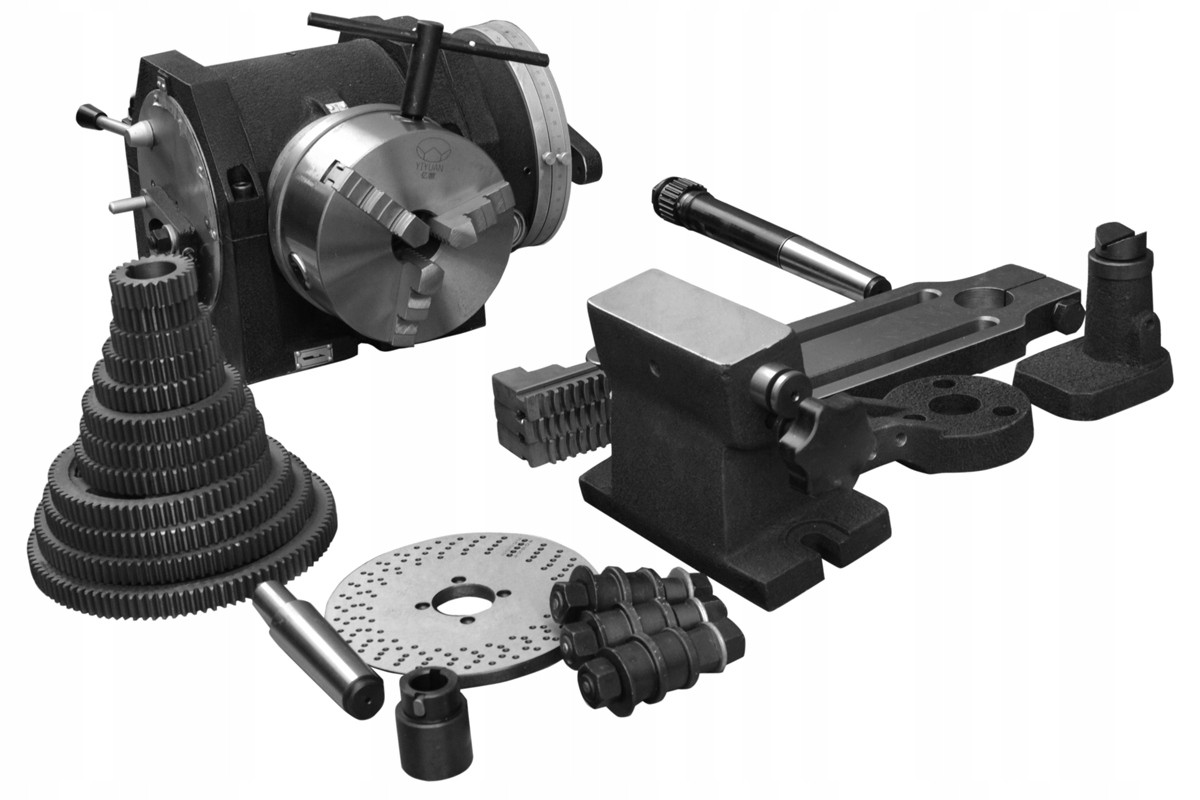

Wyposażenie

• podzielnica - 1 szt.
• konik - 1 szt.
• tarcze podziałowe - 3 szt.
• uchwyt tokarski 3-szczękowy samocentrujący - 1szt.
• koła zębate - 12 szt.
• zębatki - 2 szt.
• kieł tokarski - 1 szt.
• trzpień - 1 szt.
• adapter - 1 szt.
• sworzeń - 1 szt.
