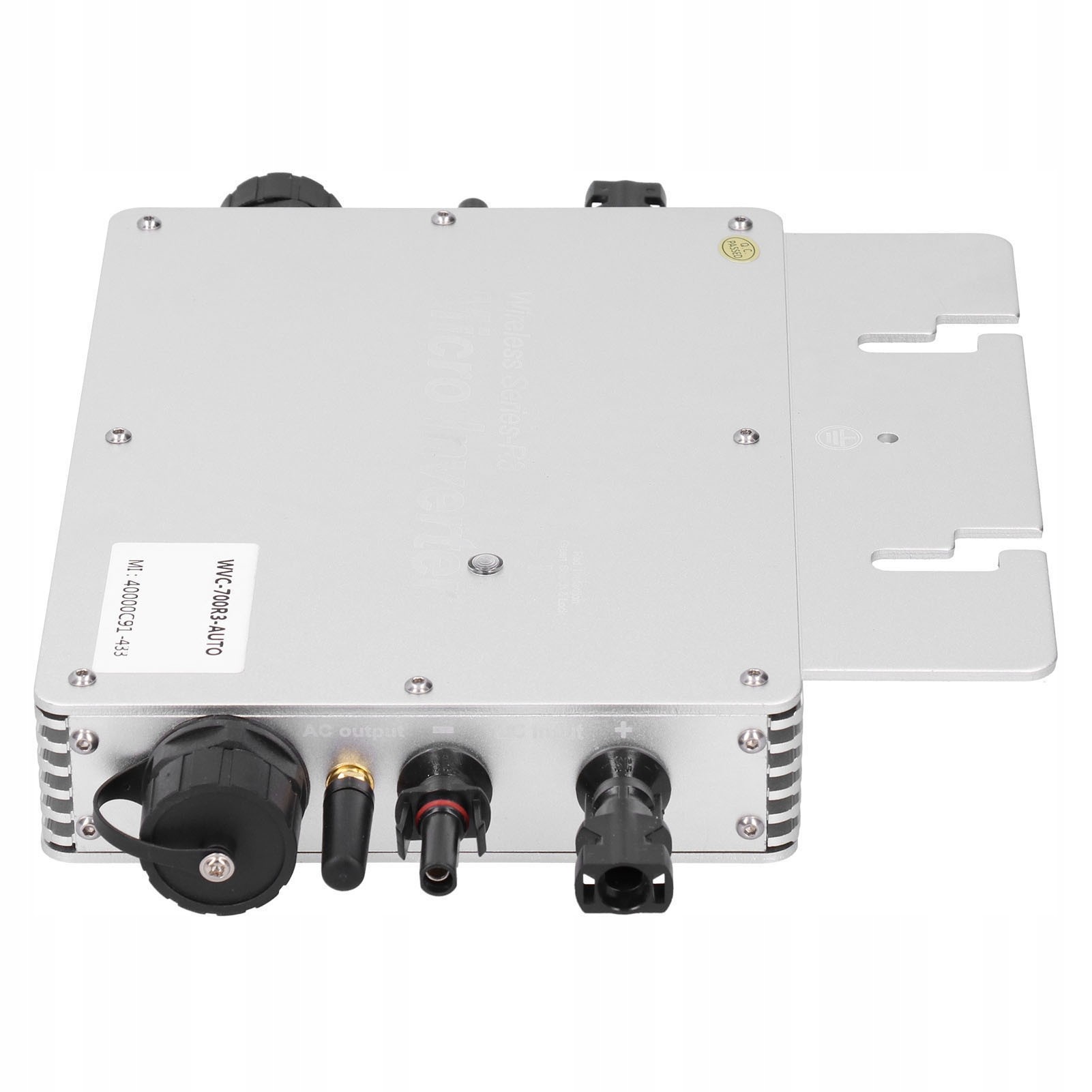

WVC-700W Solarna 120/230V Sieťový mikropodnik

Funkcja:

1. Mikroinwerter może niezależnie sterować każdym komponentem równolegle, minimalizując potencjalne zagrożenia bezpieczeństwa.

2. Wbudowany miernik o wysokiej dokładności, możesz zobaczyć stan pracy każdego komponentu.

3. Mikroinwerter może osiągnąć maksymalne śledzenie punktu mocy, co maksymalizuje całkowitą moc wyjściową.

4. Może być obsługiwany i monitorowany przez Wi-Fi lub aplikację mobilną, co może znacznie poprawić ogólną wydajność.

5. Mikroinwerter można zainstalować bezpośrednio za modułem lub na wsporniku, co jest łatwe w utrzymaniu.

Specyfikacja:

Typ artykułu: Falownik

Model: WVC-700R3-433/WiFi

Napięcie wyjściowe AC: 120V/230V (automatyczna identyfikacja)

Napięcie robocze: 22-60 V Moc wyjściowa: 700 W

Zakres temperatury roboczej: -20 ℃ do + 50 ℃

System monitorowania: aplikacja mobilna

Wodoodporność: IP65 NEMA3R

Metoda chłodzenia: samochłodzenie

Znamionowy zakres częstotliwości: 48-51Hz/58-61Hz

Jak używać:

Krok 1: Zainstaluj falownik na wsporniku panelu fotowoltaicznego za pomocą śrub dostarczonych z urządzeniem, jak pokazano na poniższym rysunku:

Krok 2: Podłącz dodatnie i ujemne bieguny wtyczki przyłączeniowej DC na płycie fotowoltaicznej do zacisku wejściowego DC falownika, jak pokazano poniżej:

Krok 3: Otwórz wodoodporną osłonę złącza wyjściowego AC falownika i podłącz kabel AC do wodoodpornej wtyczki AC. Sposób podłączenia jest taki, jak pokazano na schemacie połączeń wtykowych:

Krok 4: Podłącz kabel wyjściowy AC do głównego kabla AC;

Krok 5: Powtórz kroki od 1 do 3, zainstaluj i podłącz wszystkie falowniki;

Krok 6: Podłącz główny kabel prądu przemiennego do sieci energetycznej, aby rozpocząć podróż z zieloną energią.

Lista pakietów:

1 x falownik

1 x instrukcja obsługi

1 x linia połączenia AC

2 x śruba mocująca

2 x nakrętka mocująca

2 x naprawiono uszczelkę;

2 x podkładka stała

Notatka:

Przed zainstalowaniem produktów z mikroinwerterami serii WVC należy zapoznać się z niniejszą instrukcją i zwrócić uwagę na szczegóły instalacji. Niniejsza instrukcja zawiera ważne instrukcje, których należy przestrzegać podczas instalacji i konserwacji Zmniejszyć ryzyko porażenia prądem i zapewnić bezpieczną instalację i eksploatację mikroinwerterów Kaideng. Zawsze przestrzegaj następujące symbole bezpieczeństwa przedstawione w niniejszym dokumencie wskazują niebezpieczne warunki i ważne instrukcje dotyczące bezpieczeństwa. Należy pamiętać, że stary i nowy typ produktu zostanie wysłany losowo i upewnij się, że nie będziesz miał nic przeciwko przed złożeniem zamówienia.

Jeśli falownik nie może być normalnie połączony z aplikacją na telefon komórkowy, sprawdź następujące elementy:1. Router WiFi musi ustawić częstotliwość 2,4 GHz.2. Sygnał WiFi musi być dobry (zaleca się umieszczenie routera obok falownika, a następnie nagranie wideo).3. Używaj lepszych telefonów komórkowych, dla iPhone 11, 12, 13, dla Samsung S8, 9, 10 i innych nowych smartfonów.4. Bluetooth musi być włączony.
