Stacja lutownicza 3 w 1 WEP 992DA stacja na gorące powietrze HOTAIR, grotówka oraz odciąg oparów z grotówki

+DODATKI

• Duży czytelny wyświetlacz LCD!!!!
• Wskaźnik siły nadmuchu
• Rzeczywiste temperatury gorącego powietrza i grotówki
• Mocna grotówka z oryginalnym elementem grzejnym firmy Hakko o mocy szczytowej 72-75W [grotówka o wiele mocniejsza od Zhaoxin, Aoyue gdzie faktyczna moc jest około 17W]
• System SLEEP dla grotówki
• Nowa podstawka pod kolbę grotową - idealnie pasująca do kolby z odciągiem oparów!!!!! wraz z miejscami na odłożenie grotów
• Wskaźniki pracy elementów grzejnych
• Istnieje możliwość podłączenia podnośnika elementów.

SET1178

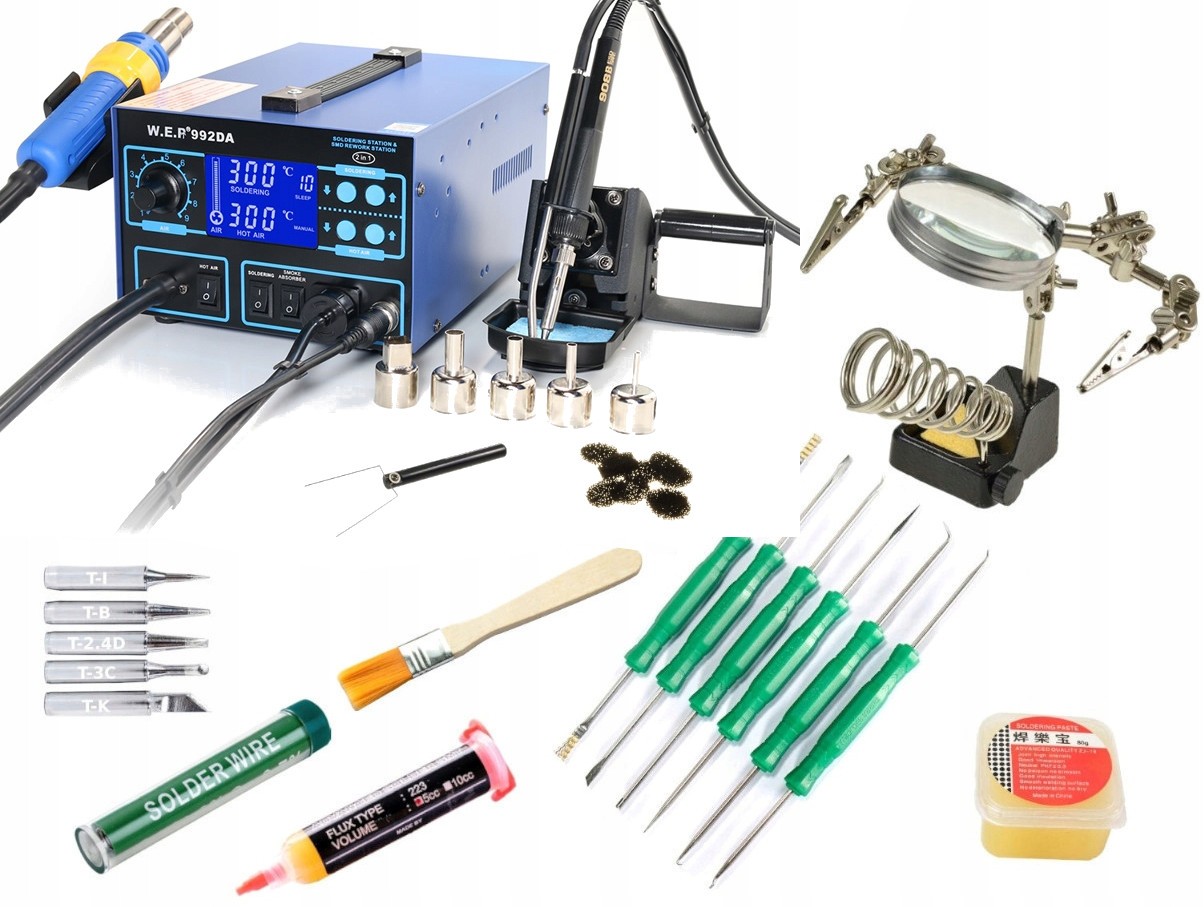

Co w zestawie:

• Stacja lutownicza WEP 992DA
• Podstawka pod kolbę grotową idealnie pasująca do grotówki z odciągiem oparów wraz z gąbką do czyszczenia grota
• Uchwyt na kolbę hotair
• Kolba grotowa z grotem T-B i oryginalnym elementem grzejnym model 908B
• Moc grzałki grotowej 50W.
• Chwytak do podnoszenia układów IC
• Przewód zasilania

Komplet 5 dysz:

1. Dysza okrągła o średnicy 2.5 mm 1124
2. Dysza okrągła o średnicy 4.4 mm 1130
3. Dysza okrągła o średnicy 7 mm 1196
4. Dysza okrągła o średnicy 9 mm 1197
5. Dysza kwadratowa 12x12 mm 1313

Dodatek do stacji

• Topnik w żelu RMA-223 10cc
• Pasta lutownicza ZJ-18 80g pojemność 40g
• Pędzel do rozprowadzania topników po płytach PCB
• Zestaw narzędzi serwisowych [12 końcówek]
• Cyna z topnikiem w fiolce- 1mm
• Trzecia ręka, uchwyt montażowy ZD-10G

Komplet grotów 900M

1. Grot 900M STOŻEK T-I Silver śr 0.2 mm
2. Grot 900M STOŻEK T-B Silver śr 0.5 mm
3. Grot 900M ŚRUBOKRĘT PŁASKI T-2.4D Silver 2.4 mm
4. Grot 900M ŚCIĘTY T-3C Silver śr 3.0 mm
5. Grot 900M ŚCIĘTY NÓŻ T-K Silver  5.0 mm
6. Grot 900M ZGIĘTY  T-H Silver  3.5 mm

Dodatki do stacji

Pędzelek ESD do czyszczenia płyt PCB, elektroniki. Tym pędzelkiem można rozprowadzić topnik lutowniczy.

Topnik w żelu RMA-223 5cc to bardzo dobrej jakości aktywny topnik do pracy ze  stacjami lutowniczymi z elementami takimi jak BGA, SMD. SOP, PLCC.

Zestaw narzędzi serwisowych przeznaczony do precyzyjnych prac. Elementy zestawu są mocne, praktyczne i niezawodne. W zestawie są narzędzia typu: szczotka, igła, hak, dociski, widelec do regulacji, nóż do skrobania..

Pasta ułatwiająca lutowanie ZJ18 80g  elementów: miedzianych, srebrzonych, cynkowanych oraz niklowanych, stosowana jest tam, gdzie nie wystarcza kalafonia.

Trzecia ręka z uchwytem montażowy z dużym szkłem powiększającym, żeliwna solidna podstawka z miejscem na czyścik do grota.

Cyna z topnikiem stosowana w serwisie elektronicznym, do produkcji standardowych urządzeń i podzespołów elektronicznych, elektrotechnice

Zestaw sprawdzonych grotów do lutowania kolbą grotową. Groty są skompletowane pod względem przydatności w serwisie elektronicznym.

PROFESJONALNA TRZECIA RĘKA PRZYDATNA W MODELARSTWIE I ELEKTRONICE.

W zestawie : uchwyt montażowy z dużym szkłem powiększającym, żeliwna solidna podstawka z miejscem na czyścik do grota.

Trzecia ręka ZD-10G to uchwyt montażowy ze szkłem powiększającym, z żeliwną podstawą.

Dzięki wolnym rękom, ZD-10G pozwoli ci na takie prace jak :

• klejenie
• lutowanie
• naprawy

Specyfikacja

• Powiększenie lupy : 2,5x
• Średnica lupy : 60mm
• Stabilna żeliwna podstawa
• Uchwyt montażowy pozwalający na zamocowanie płytki PCB
• Stabilna żeliwna podstawa z miejscem na czyścik do grota +czyścik do grota
• Dwa ramiona zakończone uchwytami (krokodylki) z możliwością ustawienia pod dowolnym kątem

Zestaw narzędzi serwisowych

przeznaczony do precyzyjnych prac. Elementy zestawu są mocne, praktyczne i niezawodne.

Składa się z:

• Kształt noża, długość całkowita:185mm
• Kształt płaskiego śrubokręta, długość całkowita:185mm
• Kształt szczotka,pędzla metalowego , długość całkowita:185mm, gęstszy
• Kształt szczotka,pędzla metalowego , długość całkowita:185mm, rzadszy
• Kształt lekko zakrzywionej igły, długość całkowita:185mm
• Kształt zakrzywionej igły, długość całkowita:185mm
• Kształt haka, haka do podważania, długość całkowita:185mm
• Kształt widełek do skręcania, długość całkowita:185mm
• Kształt naciętego bolca, długość całkowita:185mm
• Kształt igła / szpikulec, długość całkowita:185mm o przekroju okrągłym
• Kształt igła / szpikulec, długość całkowita:185mm o przekroju kwadratowym
• Kształt szpikulca spłaszczonego do podważania, długość całkowita:185mm

Zestaw sprawdzonych grotów

do lutowania kolbą grotową. Groty są skompletowane pod względem przydatności w serwisie elektronicznym.

Typ I ma cienką stożkową końcówkę i jest najcięższy, nadaje się do lutowania wąskich miejsc, itp.

Typu B wszechstronny uniwersalny grot do lutowania. Można lutować każdą powierzchnię, od małych do dużych.

Typu D ma kształt śrubokrętu płaskiego, możemy lutować na 2 sposoby: wąską powierzchnią, szeroką powierzchnią. Szerokość (rozmiar końcówki) dobieramy odpowiednio do rozmiaru lutowanego elementu.

Typu C ma kształt ściętego ukośnie walca.  Użytkownik może dobrać powierzchnie w zależności od przedmiotu. Służy do przeciągania lutowania i wstępnej cynowania drutów ołowianych.

Typu K o kształcie jak nóż, umożliwia lutowanie na 3 sposoby: wąską powierzchnią, szeroką powierzchnią i punktowo. Stosowanych do lutowania w wąskich miejscach, do usuwania cyny z układów BGA, usuwania cyny z padów na płycie po układach BGA.

Spoiwo lutownicze stosowane w przemyśle elektronicznym, do produkcji standardowych urządzeń i podzespołów elektronicznych, elektrotechnice.

Cyna z topnikiem w fiolce 1mm długość 12g

Oferujemy Państwu spoino lutownicze stosowane w przemyśle elektronicznym, do produkcji standardowych urządzeń i podzespołów elektronicznych, elektrotechnice.

Charakterystyka:

• Opakowanie: Fiolka
• Średnica: 1mm
• Waga: 12g

Pędzel do rozprowadzania topników po płytach PCB

Pędzel antystatyczny z drewniana rękojeścią do oczyszczania płytek drukowanych, płyt głównych komputerów z kurzu i innych zanieczyszczeń. Idealnie nadaje się do czyszczenia punktowego.

Pędzel stosowany jest do czyszczenia płytek PCB, zbudowany jest z materiałów zapobiegającymi wyładowaniom ESD, dzięki temu żaden ładunek elektrostatyczny nie uszkodzi elementów na płytce PCB, jest bezpieczny dla czyszczonej elektroniki.

Niezastąpiony w profesjonalnym, a także domowym warsztacie.

Topnik w żelu RMA-223

to bardzo dobrej jakości aktywny topnik do pracy ze stacjami lutowniczymi z elementami takimi jak BGA, SMD. SOP, PLCC.

Topnik używany jest również do naprawy uszkodzonych kulek oraz do wlutowywania i wylutowawania np. układów BGA w telefonach komórkowych.

Topnik 223 jest typu NO CLEAN nie wymaga czyszczenia po procesie lutowniczym.

Niekorozyjny.

Topnik zawarty jest w strzykawce, dzięki czemu w łatwy sposób możemy nałożyć odpowiednią ilość topnika

Pasta lutownicza Topnik do BGA ZJ-18 flux

Wysokiej jakości pasta lutownicza, łatwo się rozprowadzająca o wysokiej intensywności i zwilżalności powierzchni lutowniczej.

Charakterystyka:

• Pojemność: 40g
• Neutralne PHP 7 ±0.3

Stacja lutownicza WEP 992DA to stacja lutownicza 3w1 :

• Stacja lutownicza na gorące powietrze HOTAIR
• Stacja lutownicza grotówka z oryginalnym elementem grzejnym  charakteryzującym się dużą szybkością narastania temperatury, dużą stabilnością temperatury, długą żywotnością oraz konstrukcją zapobiegającą uszkodzeniu lutowanych elementów.
• Odciąg oparów z grotówki

Stacja lutownicza WEP 992DA nadaje się do lutowania i rozlutowywania elementów elektronicznych jak: SOIC, CHIP, QFP, PLCC, BGA, SMD, tid (zwłaszcza telefony komórkowe).

Lutownica WEP 992DA to stacja lutownicza na gorące powietrze oraz lutownica grotowa z wyciągiem oparów z pod grota z możliwością podłączenia podnośnika elementów. Stacja wyposażona jest w mikroprocesor PID, który sprawdza w 20ms cyklach parametry pracy stacji i koryguje je do zadanych wartości.

Lutownica hotair jest wyposażona w ceramiczny element grzejny, szybko i równomiernie nagrzewający się. Grzałka jest zbudowana z twardych stopów, umożliwiający długi czas pracy przy wysokich temperaturach, przy tym nie ulegając deformacją, to znacznie zwiększa stabilność pracy i wydłużając żywotność grzałki.

W uchwycie na kolbę gorącego powietrza jest umieszczony mikro-styk, który przy odłożeniu kolby powoduje jej przejście w stan oczekiwania, przez schłodzenie elementu grzewczego, a następnie wyłączenie nawiewu powietrza. To wydłuża żywotność grzałki i oszczędność prądu, co ostatnio jest bardzo modne i potrzebne, by chronić środowisko.

Stacja jest wyposażona w funkcje kontroli prawidłowego działania otrzymujemy komunikaty o zwarciu w obwodzie, przeciążeniu obwodów, nieuzyskaniu zadanej temperatury. Wszystkie te błędy są wyświetlane na wyświetlaczu.

Wybierając tryb pracy automatyczny, kiedy odłożymy kolbę gorącego powietrza na podstawkę, urządzenie automatycznie przestanie grzać i będzie schładzało do bezpiecznej temperatury. Dzięki temu zadbamy o długą, bezawaryjną prace elementu grzewczego, oszczędność energii elektrycznej i bezpieczeństwo serwisu.

Lutownica wyróżnia się takimi funkcjami.

• Praca gorącego powietrza w trybie automat/ręcznym.Wybierając tryb pracy automatyczny, kiedy odłożymy kolbę gorącego powietrza na podstawkę, urządzenie automatycznie przestanie grzać i będzie schładzało do bezpiecznej temperatury. Dzięki temu zadbamy o długą, bezawaryjną prace elementu grzewczego, oszczędność energii elektrycznej i bezpieczeństwo serwisu. Wybierając tryb manualny, kiedy często musimy coś przylutować, wtedy zaoszczędzamy czas i podnosimy efektywność pracy. Zaleca się przed zakończeniem pracy, przejście w tryb automatyczny.
• Funkcji korekcji temperatury. Zależna jest od warunków otoczenia pracy, sprawności elementu grzewczego, mocy nadmuchu, zużycia grota, to wszystko wpływa na odpowiednią korekcje temperatury by otrzymać zadany parametr.
• Pracy w trybie C/F. Możliwość ustawienia na wyświetlaczu, w jakich jednostkach będzie wyświetlana temperatura.
• Funkcja sleep dla lutownicy grotowej. Lutownica grotowa wyposażona jest w tryb sleep, kiedy kolba jest nie używana, po ustawionym wcześniej czasie z zakresu 0-99min przechodzi w tryb sleep tzn, kolba grzana jest do temperatury 200C, to zapobiega nadmiernemu utlenianiu się grota, a to wpływa na jego żywotność oraz elementu grzejnego. Mamy możliwość wyłączenia trybu poprzez ustawienia 0.
• Wyciągu oparów z kolby grotowej.

Stacja lutownicza WEP 992DA charakteryzuje się:

• Napięcie: 220-240 V
• Pobór mocy: 720W
• Kompaktowa budowa z czytelnym wyświetlaczem LCD.
• Kontroler PID
• Mikroprocesorowa kontrola parametrów: temperatury, moc nadmuchu, czas pracy
• Tryb wyświetlania temperatury F/C

Stacja na gorące powietrze:

• Przepływ powietrza: Kompresor
• Przepływ powietrza: do 28 L/min
• Płynna regulacja temperatury w całym zakresie.
• Zakres temperatur: 100-480°C
• Stabilność temperatury:±1°C
• Typ wyświetlacza: LCD
• Długość przewodu w kolbie: do 90cm
• Tryb pracy ręcznej / automatycznej
• Ochrona przed osiągnięciem za wysokiej temperatury i poinformowanie alarmem.
• Wyświetla rzeczywistą moc nadmuchu

Stacja grotowa:

• Zakres temperatur: 200-480°C
• Stabilność temperatury: ±1°C
• Typ wyświetlacza: LCD
• Rezystancja względem uziemienia poniżej do 2ohm
• Potencjał względem uziemienia poniżej do 2mV
• Szczytowa moc elementu grzejnego przy normalnej pracy 72-75W, moc przy maksymalnej temperaturze 50W [moc elementu grzejnego o wiele większa w porównaniu z takimi stacjami jak Aoyue, Zhaoxin gdzie moc faktyczna to ok. 17W]
• System: ESD safe
• Długość przewodu kolby: do 100cm
• Tryb sleep: włączany po bezczynnej pracy 0-99 minut.

Wraz ze stacją otrzymujesz zestaw dysz, dzięki temu od razu możesz rozpocząć prace z urządzeniem.

Komplet dysz:

1. Dysza okrągła o średnicy 2.5 mm 1124
2. Dysza okrągła o średnicy 4.4 mm 1130
3. Dysza okrągła o średnicy 7 mm 1196
4. Dysza okrągła o średnicy 9 mm 1197
5. Dysza kwadratowa 12x12 mm 1313

Panel sterowania

• Czytelny wyświetlacz LCD ze wskaźnikiem mocy nadmuchu
• Włącznik lutownicy grotowej i hotair
• Regulacja temperatury w całym zakresie
• Płynna zmiana mocy nadmuchu

Kolba hotair

• Źródło przepływu powietrza: kompresor
• Przepływ powietrza: do 28 L/min

Kolba grotowa 908B

• Moc grzewcza : 75W
• Ponad 80 rodzajów grotów
• Kolba wyposażona jest w grzałkę oraz grot T-B.
• Wtyczka 6 pinowa
• Wyciąg oparów z grota

Wymiary stacji 992DA

• szerokość: 185 mm
• głębokość:160 mm
• wysokość:160 mm

Wraz ze stacją lutowniczą dostajesz

• Kompletną podstawkę pod kolbę grotową
• Komplet dysz do gorącego powietrza
• Chwytak do podnoszenia układów
• Komplet filtrów
• Przewód zasilania

Podstawka pod kolbe grotową czyścik, gąbka, miejsce na spoiwo

• Gumowe nóżki
• Czerwone śruby transportowe, odkręcić przy pracy lutownicy.

Chwytak Pęseta Igiełkowa Podnośnik dla Serwisu

Przydatne narzędzie służące do:

• usuwania elementów IC
• podnoszenia małych przedmiotów, układów BGA, układów scalonych
• demontaż układów SMD
• precyzyjnej pracy w miejscach gdzie nie można zastosować klasycznej pęsety
• podnoszenia gorących elementów
• przenoszenia i umieszczania na płytach PCB układów
• lutowania i rozlutowania

Specyfikacja techniczna:

• Długość całkowita: 143 mm (± 2mm)
• Długość elementu chwytnego: 51 mm (± 2mm)
• Szerokość elementu chwytnego: 29 mm (± 2mm)
• Średnica rączki: 1 cm (± 1mm)
• Wykonanie: Tworzywo antystatyczne

• Zdjęcie przedstawia budowę elementu grzejnego
• Grzałka z grubym drutem nawinięta na stelaż - dzięki temu brak jest możliwości przypadkowego zwarcia drutu poprzez delikatne puknięcie

Podłączenie elementu grzejnego

• Przewody niebieski i czerwony do czujnika temperatury
• Przewody czerwone podłączenie grzałki

Podłączenie elementu grzejnego

• Przewody białe do czujnika temperatury
• Przewody niebieskie do  podłączenie grzałki

Istnieje możliwość dokupienia i podłączenia podnośnika elementów na innych naszych aukcjach

• Chwytak podłącza się w miejsce wyciągu oparów
• Chwytak z końcówkami

Do lutownicy posiadamy około 90 typów grotów oraz około 50 typów dysz na innych aukcjach

Elementy zapasowe dostępne w naszym sklepie:

• Grzałka do kolby 907B
• Kolba 907B
• Gąbka do czyszczenia grotu
• Zestaw grotów 900M

Poniżej w załączniku schematy dostępnych grotów oraz dysz
