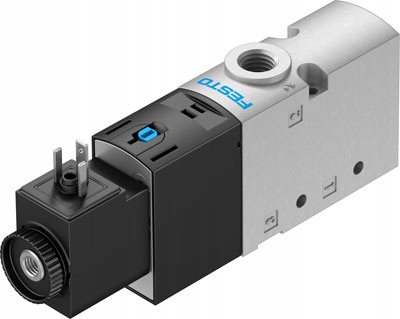

VUVS-L20-M32C-AD-G18-F7-1C1 (575269) Solenoidová chlopňa

Funkcja zaworu

3/2 zamknięty, monostabilny

Sposób uruchomienia

Elektryczny

Wielkość zaworu

21 mm

Normalny przepływ nominalny

700 l/min

Ciśnienie robocze MPa

0.25 ... 1 MPa

Ciśnienie robocze

2.5 ... 10 bar

Konstrukcja

Zawór tłokowy

Sposób kasowania

Sprężyna pneumatyczna

Dopuszczenie

c UL us - Recognized (OL)

Stopień ochrony

IP65

Z gniazdem wtykowym

Zgodnie z IEC 60529

Wielkość nominalna

5.7 mm

Funkcja odpowietrzenia

Możliwość dławienia

Rodzaj uszczelnienia

Miękkie

Pozycja zabudowy

Dowolna

Pomocnicze ręczne uruchamianie

Z blokadą

Przez przyciśnięcie

Rodzaj sterowania

Z pilotem

Zasilanie pneum. pilotów

Wewnętrzne

Kierunek przepływu

Jednokierunkowy

Przekrycie

Positive overlap

Wartość-b

0.35

Wartość-C

2.9 l/sbar

Czas przełączania przy wyłączaniu

21 ms

Czas przełączania przy włączaniu

14 ms

Czas pracy ciągłej

100 %

Maks. dodatni impuls testowy przy sygnale logicznym 0

1 900 µs

Maks. ujemny impuls testowy przy sygnale logicznym 1

2 700 µs

Charakterystyka cewki

24 V DC: 2,6 W

Dopuszczalne wahania napięcia

+/- 10 %

Medium robocze

Sprężone powietrze wg ISO8573-1:2010 [7:4:4]

Uwagi odnośnie medium roboczego

Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)

Odporność na wibracje

Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6

Odporność na wstrząsy

Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27

Klasa odporności na korozję CRC

2 – Średnia odporność na korozję

Temperatura medium

-10 ... 60 °C

Medium dla pilotów

Sprężone powietrze wg ISO8573-1:2010 [7:4:4]

Temperatura otoczenia

-10 ... 60 °C

Waga produktu

172 g

Przyłącze elektryczne

Schemat podłączenia typu C wg EN175301-803

Wg EN 175301-803

Sposób montażu

Na płycie przyłączeniowej

Przy pomocy otworów przelotowych

Do wyboru:

Przyłącze otworu wentylacji

Nieprzewodowe

Przyłącze odpowietrzenia pilota 82

M5

Przyłącze pneumatyczne 1

G1/8

Przyłącze pneumatyczne 2

G1/8

Przyłącze pneumatyczne 3

G1/8

Uwaga dotycząca materiałów

Zgodne z RoHS

Materiał uszczelnień

HNBR

NBR

Materiał obudowy

Aluminium-odlew ciśnieniowy

Lakierowana

Materiał tłoczka suwakowego

Stop aluminium

Materiał śrub

Stal ocynkowana
