PANEL SŁONECZNY ZESTAW SOLARNY 360W + REGULATOR 10A MPPT + AKUMULATOR 100AH

Proponowany zestaw umożliwia wykorzystanie energii słonecznej do ładowania akumulatora 12/24V.

Zgromadzona energia może być wykorzystana do zasilania urządzeń lub oświetlenia o napięciu 12/24V (takie jak z gniazdka zapalniczki w samochodzie). Możliwe jest również zastosowanie przetwornicy z 12/24V na 230V prądu zmiennego do zasilania typowych urządzeń elektrycznych.

Ten zestaw rozwiązuje problem dostępu do energii elektrycznej w:

• kamperze lub przyczepie kempingowej
• Na łódce, jachcie, housebotcie
• Na działce rekreacyjnej, domek letniskowy.
• W miejscu gdzie brakuje prądu

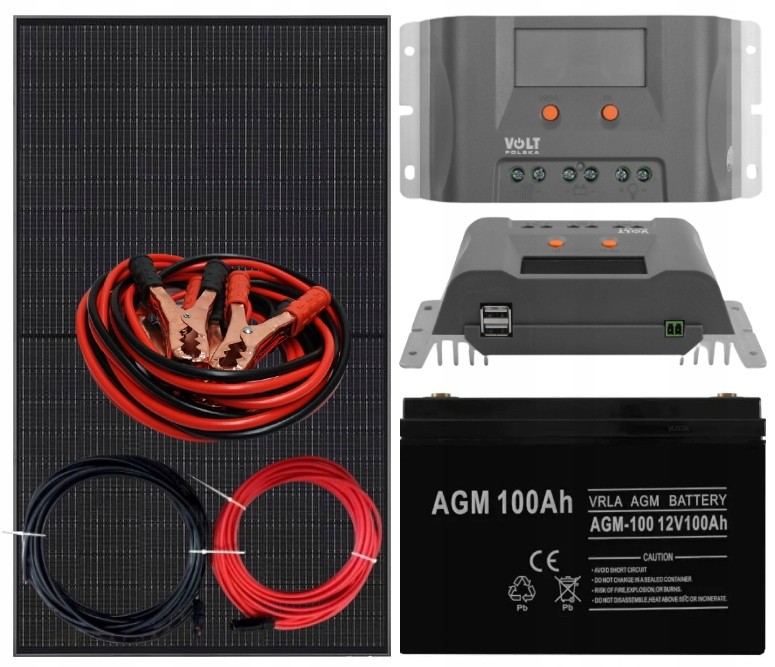

W zestawie otrzymujesz:

1. Panel Solarny 360W Astro FULL BLACK MONO HALFCUT 10,68A 39.80V 176,5cm×104,8cm×3,5cm
2. Regulator napięcia MPPT 10A 12V/24V z Panelem LCD USB VOLT POLSKA
3. Kable solarne 4mm2 o długości 3m
4. Kable z krokodylkami do podłączenia do akumulatora długości 1,2m
5. Akumulator 100 Ah AGM / OPTI

Panel Solarny 360W Astro FULL BLACK MONO HALFCUT 10,68A 39.80V 176,5cm×104,8cm×3,5cm

Dane techniczne panelu fotowoltaicznego:

• Maksymalna moc (Pmax): 360 Wp
• Napięcie mocy maksymalnej (Vmp): 33,24 V
• Natężenie mocy maksymalnej (Imp): 10,68 A
• Napięcie obwodu otwartego (Voc): 39,80 V
• Prąd zwarcia (Isc): 11,15 A
• Sprawność modułu: 19.2%
• Tolerancja mocy: 0~+5W
• Maksymalny prąd nominalny bezpiecznika: 20 A
• Liczba ogniw: 120 (6x20)
• Klasa II
• Wymiary panela: 176,5cm×104,8cm×3,5cm
• Waga: 19,5 kg
• Materiał ramy: anodowany stop aluminium
• Temperatura pracy: -40*C - +85*C
• Szyba: szkło hartowane antyrefleksyjne 3.2 mm
• Skrzynka przyłączeniowa: IP68, 3 diody
• Złącze MC4 x2 4mm2

REGULATOR NAPIĘCIA 10A MPPT USB VOLT POLSKA

DANE TECHNICZNE:

• Max prąd ładowania: 10A.
• Napięcie akumulatorów: 12V/24V.
• Maksymalne napięcie z paneli: 50V.
• Własne zużycie mocy: 7mA.
• Do akumulatorów: AGM, GEL.
• Napięcie ładowania MPPT: 14.5/29.0V (przy 25°C).
• Napięcie BOOST: 14.5/29.0V (przy 25°C).
• Napięcie Equalization: 14.8/29.6 (przy 25°C).
• Napięcie Float: 13.7/27.45 (przy 25°C).
• Odłączenie odbiorników przy niskim napięciu: 10.8~11.8V/21.6~23.6V SOC1~5.
• Napięcie ponownego podłączenia: 11.6~12.8V/23.2~25.6V.
• Zabezpieczenie przed przeładowaniem: 15.5/31.0V.
• Kompresja temperaturowa: -4.17mV/K na ogniwo (Boost, Equalization) -3.33mV/K na ogniwo (Float).
• Napięcie wykrywania zmierzchu/świtu: 5/10V.
• Wymiary: 189x96x53mm.
• Waga: 420g.
• Ochrona: IP32.

Charakterystyka

• Połączenie wielu algorytmów śledzenia pozwala szybko i precyzyjnie śledzić maksymalny punkt mocy
• Innowacyjną technologię śledzenia punktów mocy maksymalnej (MPPT), sprawność śledzenia >99,9%, W pełni cyfrowa technologia, wysoka sprawność konwersji ładowania do 98%.
• Wyświetlacz LCD, łatwy odczyt danych dot. pracy.
• Funkcja statystyk energetycznych w czasie rzeczywistym.
• Automatyczne wykrywanie 12/24 V.
• Elastyczny dobór akumulatorów: Płynny, Żelowy, AGM i LiFePO4. Wydłużenie żywotności dzięki zdalnemu czujnikowi temperatury.
• Regulator jest zabezpieczony przed przegrzaniem, poprzez wbudowaną funkcję ograniczania mocy.
• Posiada też czterostopniowy proces ładowania: MPPT, impulsowe (boost), wyrównujące (equalize), podtrzymujące (float).
• Podwójne automatyczne zabezpieczenie przed zbyt wysoką mocą ładowania i zbyt wysokim prądem.
• Liczne tryby pracy odbiorników: Always on (zawsze wł.), Dusk to Dawn (od zmierzchu do świtu) oraz tryb ręczny.
• W pełni automatyczne zabezpieczenia (zwarciowe, temperaturowe, przeciążeniowe)

AKUMULATOR DO INSTALACJI FOTOWOLTAICZNEJ 100 Ah

Dla głębokości rozładowania do 50 % posiadają około 650 cykli pracy!

ŻYWOTNOŚĆ - 8-10 lat (PRACA BUFOROWA)

Praca cykliczna - akumulator jest podstawowym źródłem zasilania urządzenia i po rozładowaniu następuje jego ponowne naładowanie.

• zabawki elektryczne,
• sprzęt medyczny,
• kasy,
• drukarki fiskalne,
• urządzenia mobilne z napędem elektrycznym (wózki inwalidzkie, golfowe, wózki widłowe, quady, skutery, kosiarki, łódki, motorówki, itp),
• urządzenia nawigacyjne (echosondy),
• systemy baterii solarnych zasilanie w przyczepach kempingowych

CZAS ŁADOWANIA AKUMULATORÓW

Przedstawiona obok tabela prezentuje czas potrzebny do naładowania dostępnych na rynku akumulatorów w zależności od mocy układu fotowoltaicznego.

Kolejność podłączania:

1. Akumulator

2. Panel PV

3. Obciążenie (symbol żarówki)

UWAGA: ZAWSZE przed podłączeniem upewnij się czy podłączasz prawidłowym biegunem czyli plus do plusa i minus do

minusa. Pomimo posiadanych zabezpieczeń błędne podłączenie może doprowadzić do uszkodzenia regulatora np.

przegrzania, a także do uszkodzenia akumulatora i panelu PV

PRZYKŁADOWE ZDJĘCIA ZASTOSOWANIA PANELU
