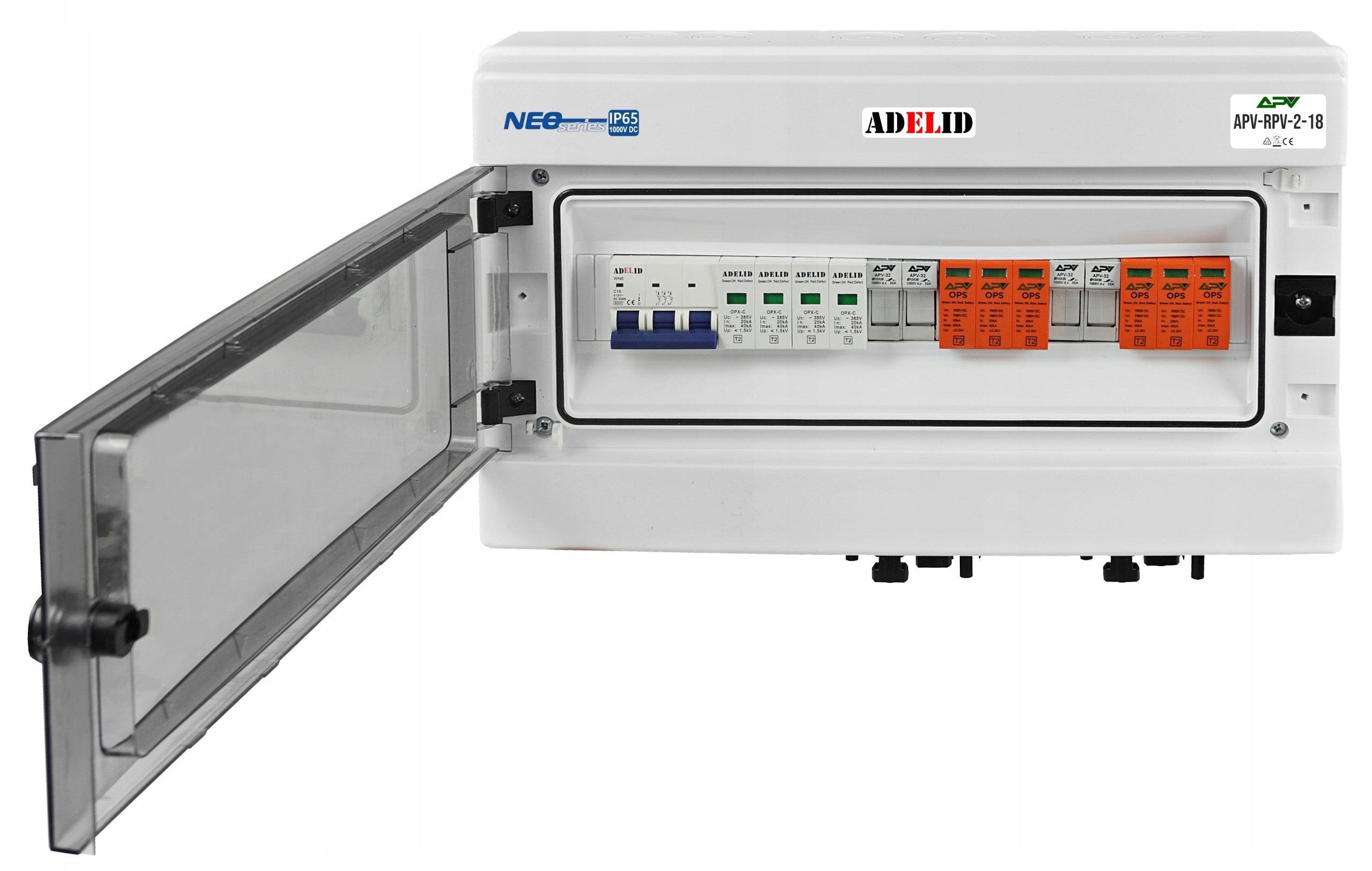

Zestaw - rozdzielnica fotowoltaiczna natynkowa, dwa stringi, 1000V DC 32A IP65,  obudowie ABS, drzwi przeźroczyste.

Kod produktu: APV-RPV-2-24

Zabezpieczenie instalacji PV przed przeciążeniami i skutkami zwarć w systemach fotowoltaicznych prądu stałego DC. W pełni okablowana, gotowa do podłączenia.

• Produkt okablowany przewodami solarnymi 6,00 mm2 oraz LGY według norm.
• Rozdzielnica posiada wyprowadzone dławiki kablowe oraz złączki MC4.
• Możliwość bezpiecznej wymiany zużytej  wkładki warystorowej bez odłączania urządzenia.
• Obudowa rozdzielnicy na 24 moduły, natynkowa, o szczelności IP65, z drzwiami transparentnymi. Możliwość przełożenia drzwi, według potrzeb. Zamykana na dwa zamki.

W skład zestawu wchodzą:

• 1x Szczelną obudowę natynkowa, 24 modułowa, z drzwiami transparentnymi i listwami N+PE, szynę TH35,
• 2x ogranicznik przepięć APV, 3P klasy C [T2], 1000V DC, 32A,
• 2x rozłącznik bezpiecznikowy APV 2P 10x38 1000V DC,
• 4x wkładki bezpiecznikowe APV 10x38,
• 1x ochronnik przepięć OPX 4P, klasy C,
• 1x wyłącznik nadprądowy WN6 3P, "C" 16A
• 8x konektor MC4,
• 1x zestaw montażowy,
• 4x dławnice kablowe.

Rozdzielnica jest okablowana i gotowa do wpięcia do sieci.

• Czytelny podgląd stanu,
• Łatwy dostęp oraz wymiana zużytych  wkładek warystorowyh bez odłączania urządzenia.
• Idealny zestaw do sieci fotowoltaiczne

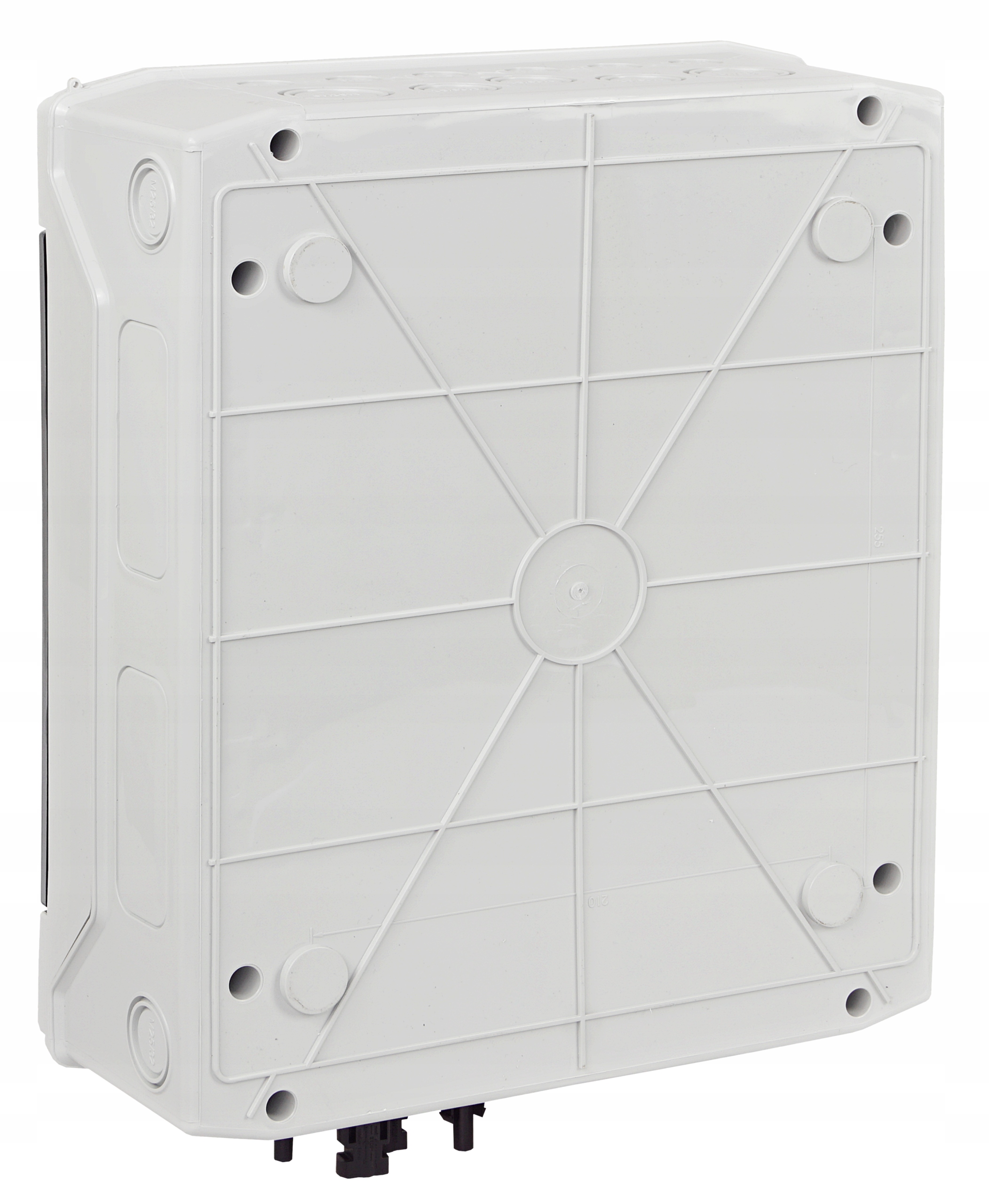

Charakterystyka obudowy ABS:

• Kolor produktu: jasnoszary, drzwi ciemnoszare,
• Kolor RAL: 7035,
• Rodzaj: rozdzielnica natynkowa, hermetyczna,
• Liczba rzędów: 2,
• Szyna TH35 (DIN): 2x12,
• Zaciski PE/N: tak,
• Rodzaj drzwi: przezroczyste przyciemniane,
• Liczba drzwi: 1,
• Rodzaj zamka: zamek z tworzywa,
• Możliwość plombowania: tak,
• Rodzaj materiału: Akrylonitryl/styren/akrylan (ASA) bezhalogenowy,
• Liczba modułów 18mm: 24,
• Odporność na promieniowanie UV: tak,
• Temperatura pracy: -25°C ÷ +60°C,
• Certyfikaty: CE, RoHS,
• Normy: EN 60670, EN 62208.

WYMIARY OBUDOWY:

• wysokość: 384 mm
• szerokość: 319 mm
• głębokość: 144 mm

Ochronniki przepięć T2 służą do ochrony instalacji fotowoltaicznych- typ TN, TT, przed napięciami indukowanymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne.

Wyposażone są  w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).

Ograniczniki posiadają właściwości, które ułatwiają ich instalowanie i eksploatację.

Ochronniki posiadają styki kontrolne, do monitorowania stanu wkładek. Ochronniki mogą działać z lub bez dopiętych styków.

Dane techniczne:

• Klasa ochrony: T2,
• Ilość pól: 3,
• Wymagane zabezpieczenie - 32A,
• Napięcie znamionowe Un - 1000V DC,
• Napięcie stałej pracy Uc - 1060V DC,
• Prąd próbny In: 20kA
• Prąd MAX Imax: 40kA
• Up: <4.0 kV,
• Temperatura otoczenia pracy: -30/+50°C,
• Przyłącza max: 35 mm2,
• Wymiary: 54x94x62 mm (szer.xwys.xgł.),
• Montaż: szyna 35 mm,
• Szczelność: IP20,
• Certyfikat CE

Charakterystyka ochronnika przeciwprzepięciowego 4-polowego, 3-fazowego, klasy C.

Ograniczniki typu 2 (dawnej klasy C) chronią instalację elektryczną przed skutkami przepięć, powstałych w wyniku pośrednich wyładowań atmosferycznych lub procesów łączeniowych w sieci elektrycznej. Chodzi przede wszystkim o załączanie urządzeń elektrycznych, takich jak silniki, transformatory czy też spawarki. Ograniczniki te redukują również przepięcia, które występują w wyniku zadziałania zabezpieczeń instalacji.

Dane techniczne:

• Klasa ochrony: C (II),
• Ilość pól: 4,
• Prąd próbny In: 20kA,
• Prąd MAX Imax: 40kA,
• Uc: 385V,
• Up: <1,5kV,
• Certyfikat CE,
• Certyfikat EN-61643-11.

Charakterystyka rozłączników bezpiecznikowych2P 10x38 1000V DC

Podstawa bezpiecznikowa wyposażona w dwie wkładki topikowe gPV. Do zastosowania w systemach fotowoltaicznych.

Dane techniczne:

• Ilość pól: 2,
• Wielkość wkładki bezpiecznikowej: 10.3 x 38 mm,
• Prąd maksymalny: 32A,
• Maksymalne napięcie robocze: 1000V,
• Rodzaj napięcia: DC,
• Częstotliwość: 50/60 Hz,
• Temperatura pracy: -25 to 50 °C,
• Wymiary: 36x78x60 mm (szer.xwys.xgł.),
• Montaż: szyna 35 mm,
• Szczelność: IP20,
• Certyfikat CE

Charakterystyka wyłącznika nadprądowego, 3-polowego "C" 16A.

Indeks: WN6 3P C16A

Funkcje:

• Ochrona obwodów przeciw prądom występującym w trakcie przeciążenia,
• Ochrona obwodów przeciw zwarciom,
• Odłączanie.

Dane techniczne:

• Napięcie znamionowe: 230/400V AC ,
• Częstotliwość znamionowa: 50/60 Hz ,
• Charakterystyka wyzwalania: C,
• Prąd znamionowy (A): 16,
• Ilość modułów: 3,
• Znamionowa zwarciowa zdolność łączeniowa: 6kA.

Certyfikat CE
