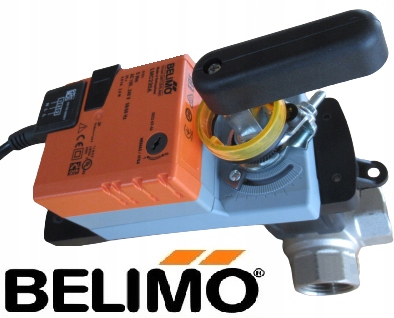

Zawór strefowy DN20, 3/4''  +  siłownik 3-pkt firmy BELIMO.

NIEZWĘŻONY PRZELOT WEWNĄTRZ ZAWORU o średnicy ok 3/4''

Obecne ceny, popularnej konkurencji na Allegro, zaczynają być absurdalne i zbliżają się do poziomu cen firmy Belimo, która zawsze uchodziła za drogą markę. Skoro jednak mamy taki poziom to należałoby się zastanowić czy kupować masówkę (jeszcze 2 lata temu sprzedawaną poniżej 400 zł) czy kupować profesjonalny sprzęt, na który przykładowo my jako bezpośredni odbiorca mamy 5 lat gwarancji u producenta.

BELIMO to szwajcarska firma, są to urządzenia stosowane w systemach grzewczych i chłodniczych w systemach wentylacyjnych, przeciwpożarowych oraz przemysłowych.

Słyną z świetnej jakości i bezawaryjności. Kto jest instalatorem ten wie o co chodzi.

Oferowany zestaw został skonfigurowany do instalacji z POMPAMI CIEPŁA przez co jego główne cechy to:

• niezwężony przekrój wewnątrz zaworu,
• nie dławi przepływu ponieważ na całej długości wewnątrz przelot ma ok 3/4'' (DN20),
• konkurencyjne zawory posiadają znaczące zwężenia wewnątrz generując max. KVS=8m3/h dla DN20, w oferowanym zestawie brak zwężenia pozwala generować przepływ taki jak na przyłączanej róże.
• brak strefy martwej podczas przełączania, która powodowałaby nagły wzrost oporów dla pompy ciepła,
• nikłe szanse, że siłownik nie przetrwa 10 lat a jeśli kiedyś zajdzie konieczność wymiany, adapter zaworu umożliwia zastosowanie siłowników również innej firmy (w tej kategorii wszystkie siłowniki posiadają ten sam model pochwytu, niebawem zademonstrujemy na youtube)

Zawór typu kulowego, z standardowym pochwytem ISO5211 czyli standard dostępny u większości producentów.

Materiał zaworu: mosiądz niklowany

Ciśnienie max zaworu: 40bar (dla przykładu w instalacji pompy ciepła stosowane jest ciśnienie w okolicy 2 bar)

Parametry siłownika:

• Czas ruchu (silnik): 35 s / 90°
• Kąt obrotu: 95
• Moment obrotowy: 5 Nm
• Napięcie AC/DC: AC 100...240 V
• Pobór mocy (podtrzymanie): 0.5 W
• Pobór mocy (ruch): 2 W
• Połączenie elektryczne: Kabel
• Przestawianie ręczne: Przyciskiem, z możliwością blokady
• Przyłącze mechaniczne: Zacisk uniwersalny 6...20 mm
• Rodzaj sterowania: Zamknij/Otwórz, 3-punktowe
• Stopień ochrony: IP54

Siłownik posiada krańcówki przeciążeniowe, tz że pobiera prąd tylko podczas ruchu zaworu.

Siłownik przy montażu można dowolnie obracać względem zaworu.

Na siłowniku jest czarne pokrętło którym można zmienić kierunek sterowania oraz przycisk wysprzęglający pozwalający na swobodne ręczne przesterowanie zaworu (standard w większości siłowników Belimo).

Siłownik sterowany jest 3-pkt i posiada 3 żyły:

- niebieska jako neutralny

- brązowa jako 230V na kierunek lewy

- biała jako 230V na kierunek prawy

Można w sposób ciągły podawać napięcie na jeden kierunek, który zawsze będzie np. przełączał zawór na CO natomiast dodanie napięcia na drugi kierunek będzie przełączało zawór na CWU - jest to tzw sterowanie 3-pkt.

Innymi słowy podajemy napięcie w sposób ciągły na jeden kierunek a podanie lub zdjęcie napięcia na drugi kierunek będzie powodowało przełączenie w jedną stronę bądź w drugą.

Jeśli Państwo nawet odrzucą tą propozycję to sugerujemy szukać zaworów sterowanych właśnie w sposób 3-pkt. lub po prostu zaworów strefowych ze sprężyną. Chińskie zawory strefowe w większości posiadają sterowanie typu przełącznika, czyli podajemy fazę na jeden kierunek ale żeby wysterować drugi kierunek należy najpierw zdjąć fazę z pierwszego kierunku i wówczas dopiero podajemy fazę na drugi kierunek. Większość pomp ciepła nie obsłuży takiego sterowania i  konieczny jest dodatkowy np. moduł przekaźnikowy NO/NC.
