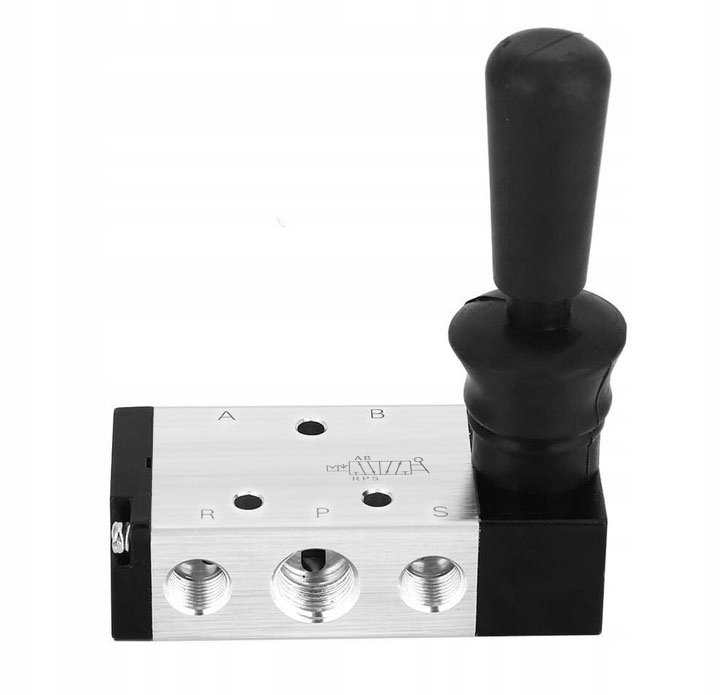

Pneumatyczny zawór ręczny roździelający 5/3 - monostabilny trzy pozycyjny z powrotem (dźwignia samoczynnie powraca do położenia środkowego)

• Przyłącze powietrza 3x- 1/4"
• Przyłącze tłumików 2x-1/8"
• Funkcja - 5/3 - centralnie zamknięty (w pozycji środkowej)
• Zawór monostabilny,  dźwignia samoczynnie powraca do środkowej pozycji
• Operowanie: mechaniczne, przy użyciu dźwigni
• Ciśnienie robocze - 0-8 bar
• Waga kg.: 0.3500
• Przepust: 16 mm2
• Korpus zaworu: Aluminium
• Ciśnienie maksymalne [bar]: 8.0000
• Ciśnienie minimalne [bar]: 0.0000
• Temperatura pracy [°C]: 5-60
• Przepływ powietrza 3bar w l/min: 800.000
• Medium robocze: Sprężone powietrze
• Materiał uszczelnień: NBR
• Wymiary na zdjęciu

Zasada działania:

• Może służyć np. do sterowania siłownikami pneumatycznymi w funkcji lewo- prawo. Przechylenie ręką dźwigni w lewo, zawór uruchomi wysuw siłownika w lewo (dławik prawy jest otwarty). Po zwolnieniu dźwigni, dźwignia sama powróci do pozycji (zamkniętej) środkowej i powietrze nie jest wówczas podawane na żaden siłownik. Siłownik zostaje w danej pozycji. Po przechyleniu dźwigni w prawo (tłumik lewy otwarty), dźwignia uruchomi wysuw siłownika w prawo analogicznie po zwolnieniu dźwigni wraca ona do pozycji środkowej. Gdy dźwignia jest w pozycji środkowej- żaden otwór zaworu nie przepuszcza powietrza.
