Teplomer panela 4 kanál LCD DS18B20 senzor

TERMOMETR 4 KANAŁOWY Z WYŚWIETLACZEM LCD  V1.1

Wysokiej jakości POLSKI produkt, fabryczna płytka drukowana, czytelny podświetlany wyświetlacz LCD, sterowanie mikroprocesorem.

Wymiary płytki 82*40mm . Wyposażono w czytelny wyświetlacz 2*16 znaków.

.

Termometr umożliwia odczyt jednocześnie 4 temperatur, wyświetlane są one na wyświetlaczu LCD. Zakres odczytywanych temperatur od -50 do +125 stopni C. Odświeżanie odczytów następuje co około sekundę (wszystkie temperatury jednocześnie). Czujnikami są popularne czujniki cyfrowe DS18B20 o rozdzielczości pomiaru 0,1C. Dopuszczalna temperatura pracy samego sterownika od 0 do +40C. Łatwy montaż termometru za pomocą otworów pod śruby 3mm w rogach płytki. Wyświetlacz jest podświetlany. Zasilanie napięciem 12VDC.

.

Podłączenie.

Sterownik montujemy w suchym miejscu. Z tyłu do 3 pinowych kostek podłączamy przewody czujników następująco:

- żyłę czarną przewodu czujnika podłączamy do pinu „M”

- żyłę żółtą przewodu czujnika podłączamy do pinu „S”

- żyłę czerwoną przewodu czujnika podłączamy do pinu „+5V”

.

W razie potrzeby przewody czujników można przedłużyć do kilkudziesięciu metrów.

.

W razie nie podłączonego czujnika, uszkodzonego czy po prostu zakłócenia odczytu na wyświetlaczu danego kanału zamiast odczytu temperatury pojawi się tylko symbol „°C”. Należy wtedy sprawdzić podłączenie lub wymienić czujnik. Zawsze w ostatniej kolejności należy po podłączeniu czujników podłączyć zasilanie 12VDC do złącza „+ - 12V” oczywiście zwracając uwagę na polaryzację napięcia.

.

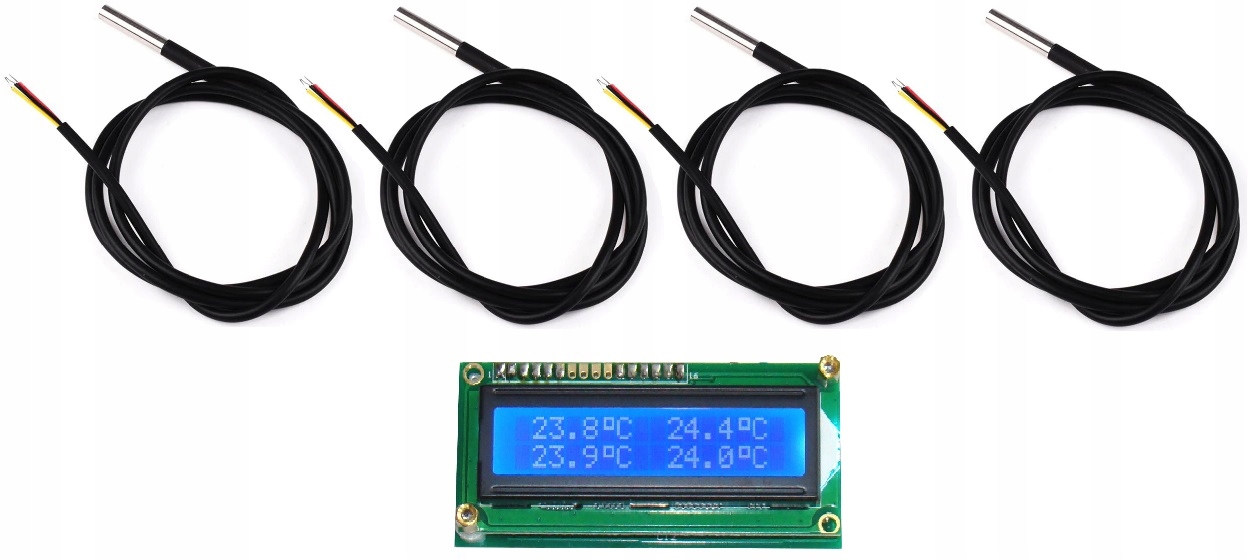

W komplecie jest termometr oraz 4 czujniki cyfrowe DS18B20 wodoodporne.

Dane techniczne:

– zasilanie 12VDC (dopuszczalne 10-14VDC)

– pobór prądu do 0,7W

– podświetlany wyświetlacz LCD 2x16 znaków

– temperatura pracy czujników -50 do +125C

– temperatura pracy sterownika 0 do +40C

– kolejne odczyty temperatur co 1 sekundę

– rozdzielczość pomiaru 0,1C

– wymiary płytki około 82 x 40 mm

.

.

W komplecie jest : termometr, 4 czujniki cyfrowe DS18B20, instrukcja PDF (wysyłana emailem).

Towar jest fabrycznie nowy.
