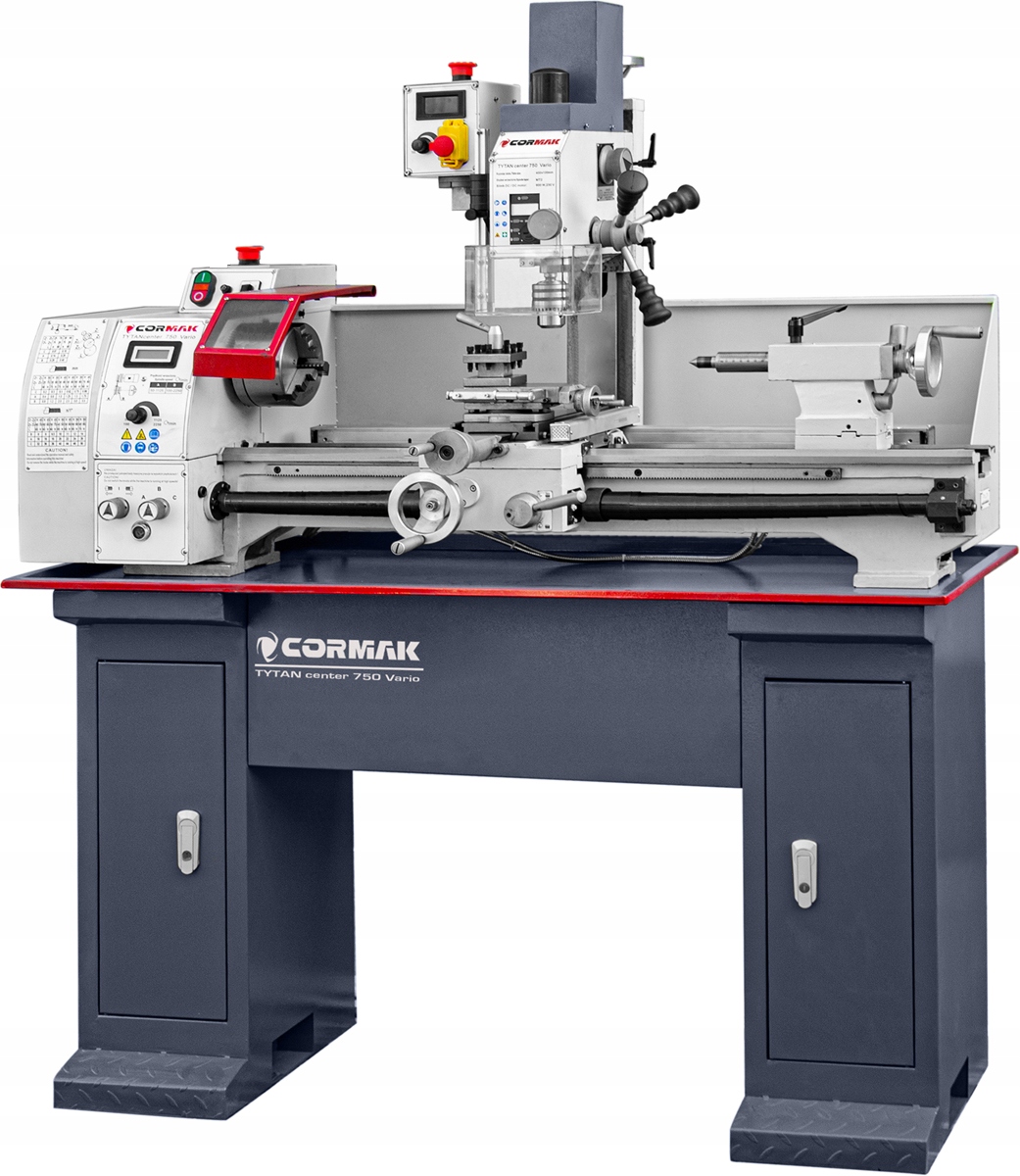

TOKARKO FREZARKA TYTAN CENTER 750 VARIO

Tokarko-frezarka TYTAN CENTER 750 Vario jest połączeniem dwóch maszyn, co przekłada się na wygodę użytkowania i oszczędność miejsca w przestrzeni pracy. Posiada płynną regulację obrotów wrzeciona tokarsko-frezarskiego. Toczenie: 250 x 750mm, 0,75 kW/230V + Frezowanie: 0,6 kW/230V. Wykonuje funkcje toczenia: obróbka zewnętrznych i wewnętrznych powierzchni cylindrycznych, nacinanie na nich gwintów, cięcie półfabrykatów. Funkcje frezowania: frezowanie rowków, wiercenie i rozwiercanie otworów. Stosowana jest w małych przedsiębiorstwach przemysłowych, warsztatach, garażach itp.

W zestawie komplet noży 12X12 mm (11szt.)

Zestaw noży tokarskich 12x12 mm z wysokogatunkowej stali. Ostrza noży z węglika spiekanego umożliwiają precyzyjną obróbkę metali.

Komplet zawiera 11 noży 12x12mm:

DIN 4971R DIN 4975 DIN 4980L

DIN 4972R DIN 4976 DIN 4980R

DIN 4973R DIN 4977R DIN 4981R

DIN 4974R DIN 4978R

Opis maszyny

Konstrukcja maszyny łączy w sobie dwa urządzenia – tokarkę i frezarkę. Każda z maszyn posiada osobny silnik z płynna regulacją prędkości, co może znacznie skrócić czas ustawiania i kalibracji parametrów. Tokarko-frezarka nadaje się do produkcji części o złożonej konfiguracji, bez konieczności ponownej instalacji na innej maszynie – co pozytywnie wpływa na czas obróbki i wytwarzania. Maszyna ma szerokie zastosowanie rozpoczynając od ostrzenia części, frezowania rowków, a kończąc na wierceniu otworów poza osią i pod określonym kątem.

Tokarka

• Nowoczesny silnik z płynną regulacją prędkości na wrzecionie zapewnia wygodę pracy i skraca czas kalibracji maszyny.
• Ekran LCD z wyświetlaczem prędkości wrzeciona służy do kontroli i szybkiej regulacji obrotów wrzeciona podczas ustawiania trybów cięcia i gwintowania.
• Dwa zakresy prędkości obrotowej wrzeciona: zmniejszony (50-1125), do obróbki mechanicznej twardych stali oraz zwiększony (100-2250), do toczenia precyzyjnego z dużymi prędkościami.
• Gwinty cięte: metryczne - 18 stopni (0,2-3,5), calowe - 21 stopni (8-56) możliwość obcinania gwintów lewych i prawych.
• Automatyczny posuw wzdłużny ma 6 zakresów prędkości (0,07 do 0,40) mm/obr. - Skraca czas obróbki i poprawia jakość podczas toczenia długich części.

Frezarka

• Nowoczesny silnik z płynną regulacją prędkości na wrzecionie
• Dwa zakresy prędkości obrotowej wrzeciona: zmniejszony (50-1125), oraz zwiększony (100-2250).
• Ekran LCD z wyświetlaczem prędkości wrzeciona służy do kontroli i szybkiej regulacji obrotów
• Głowica frezerska wyposażona jest w 2-biegową skrzynię biegów, co zwiększa moment obrotowy podczas przetwarzania mocy.
• Panel wskazujący położenie narzędzia - wyświetla i rejestruje skok pinoli z dokładnością do setnych części milimetra. Pozwala to na ustawienie dokładnych wymiarów głębokości do wiercenia i frezowania oraz eliminację złomu.
• Regulowana głowica pod kątem ± 90° - pozwala to na wiercenie otworów i frezowanie pod określonym kątem.
• Sztywny ruch głowicy frezarskiej wzdłuż prowadnic na jaskółczy ogon zapewnia wysoką precyzję i jakość obróbki.
• Przed rozpoczęciem frezowania konieczny jest demontaż imaka narzędziowego tokarki oraz zamontowanie w jego miejsce imadła maszynowego. Rozmiar powierzchni roboczej to 225 x 125 mm, odległość między rowkami to 100 mm, rozmiar rowka 9x16 mm. Maksymalne poprzeczne przesunięcie głowicy frezarskiej wynosi 115 mm.

Parametry techniczne

TOKARKA

• Średnica toczenia nad łożem: 250 mm
• Średnica toczenia nad suportem: 150 mm
• Odległość pomiędzy kłami: 750 mm
• Szerokość łoża: 135 mm
• Przelot wrzeciona: 29 mm
• Stożek wrzeciona: MK4
• Regulacja prędkości wrzeciona: Płynna (2 zakresy)
• Prędkość wrzeciona: 50-1125 | 100-2250 obr./min
• Liczba i zakres gwintów metrycznych: (18) 0,2-3,5 mm/obr.
• Liczba i zakres gwintów calowych: (21) 8-56 zw./cal
• Liczba i zakres posuwów wzdłużnych: (6) 0,07-0,4 mm/obr.
• Zakres przesuwu sań górnych: 70 mm
• Zakres przesuwu poprzecznego: 130 mm
• Zakres przesuwu wzdłużnego: 630 mm
• Średnica tulei konika: 30 mm
• Wysuw tulei konika: 70 mm
• Stożek konika: MK2
• Wielkość uchwytu: 125 mm
• Moc silnika / napięcie zasilania: 0,75 kW / 230 V
• Wymiar narzędzia: 12 x 12 mm

Parametry techniczne

FREZARKA

• Maks. średnica wiercenia: 13 mm
• Maks. średnica frezu palcowego: 13 mm
• Maks. średnica frezu czołowego: 50 mm
• Stożek wrzeciona: MK2
• Wysuw pinoli wrzeciona: 50 mm
• Odległość końcówki wrzeciona od stołu: 43 - 250 mm
• Odległość osi wrzeciona od kolumny: 170 mm
• Obrót głowicy: +/-90°
• Zakres prędkości wrzeciona: 50 - 2250 obr./min
• Wymiar i liczba rowków teowych: 8 mm/2
• Moc silnika / napięcie zasilania: 0,6 kW / 230V

PARAMETRY OGÓLNE

• Wymiary DxSxW: 1350 x 580 x 1630 mm
• Waga: 230 kg

Wyposażenie standardowe

• Zestaw noży (12 x 12 mm) 11 szt.
• Podstawa do tokarko-frezarki
• Uchwyt tokarski 3-szczękowy 125 mm
• Szczęki lewe
• Kły stałe: MK4, MK2
• Uchwyt wiertarski B16 3-16mm
• Trzpień wiertarski MK2/B16
• Koła zmianowe
• Smarownica
• Klucz do uchwytu i imaka
• Komplet narzędzi obsługowych
• Instrukcja obsługi w j. polskim

Wyposażenie opcjonalne:

• Kieł tokarski obrotowy stożek MK2
• Imadło maszynowe 100x80 mm
• Zestaw wierteł kobaltowych HSS-CO5 / 1-10
• Uniwersalny układ chłodzenia
• Olej emulgujący, chłodziwo do obróbki skrawaniem ES-12 5L
