MC4 EVO2 - Komplet złączy dla przewodu o przekroju 4 lub 6 mm2 oryginał

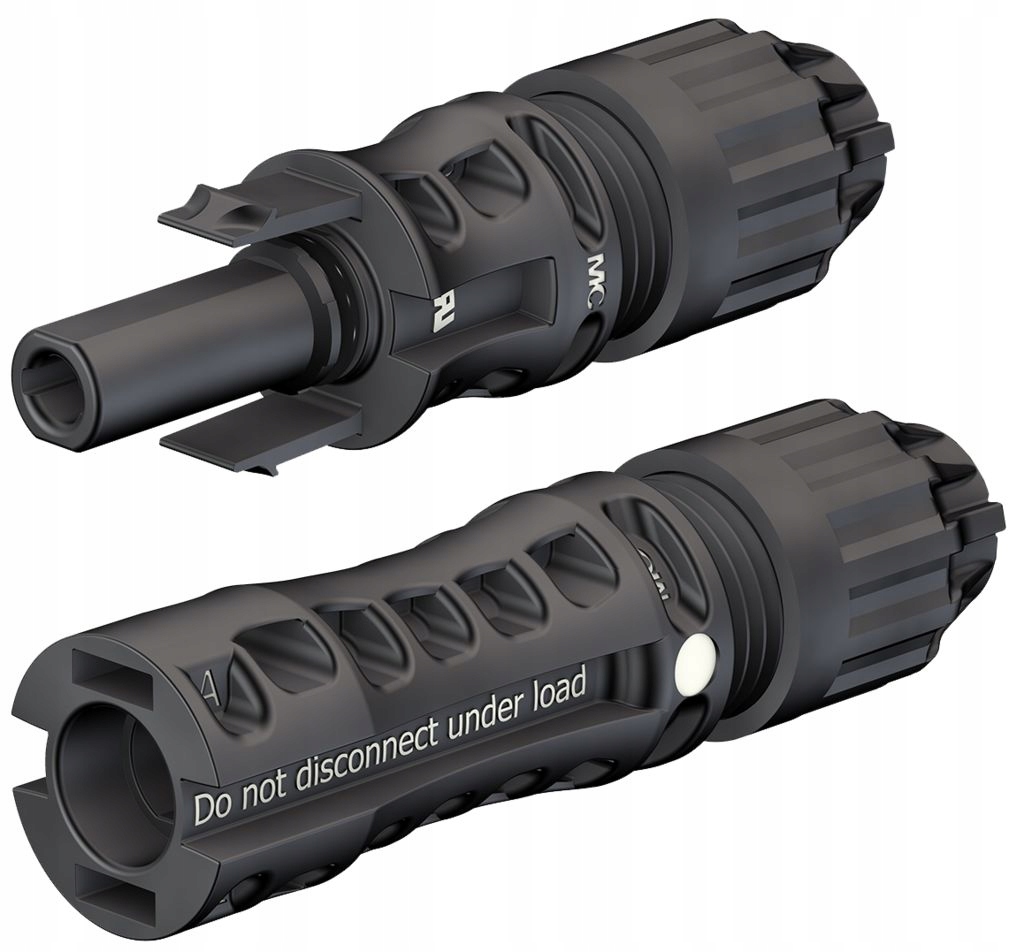

Komplet złączy fotowoltaicznych składa się z wtyku PV-KST4-EVO 2 (1 szt.) oraz gniazda PV-KBT4-EVO 2 (1 szt.), które przeznaczone są dla przewodów o przekroju 4 mm2 lub 6 mm2 i całkowitej średnicy (z izolacją) od 4,7 do 6,4 mm. Złącza są wodoszczelne, odporne na wysokie temperatury oraz na promienie UV. Bardzo dobrej jakości obudowa plastikowa z ukrytym systemem zatrzaskowym zapewnia bezpieczeństwo elektryczne i pożarowe. Konstrukcja wewnętrznych kontaktów elektrycznych gwarantuje długoletnią stabilną i bezawaryjną pracę z minimalnymi stratami wyprodukowanej energii. Jakość złączy potwierdzają uzyskane certyfikaty: TÜV-Rheinland, UL, CSA, CQC, JET, odporności na sole zawarte w powietrzu i odporności na amoniak zawarty w powietrzu.

Jest to oryginalny produkt szwajcarskiej firmy Stäubli (Multi-Contact), cechujący się niezawodnością i wytrzymałością w każdych warunkach. Wykonany jest z najlepszych komponentów dostępnych na rynku.

Specyfikacja:

Max napięcie systemu: 1500 V DC (IEC)

Prąd nominalny IEC: (85°C) – 45A / 4 mm² lub 53A /6 mm²

Temperatura pracy: 40°C… + 85°C (IEC)

Stopień ochrony:

• IP65/IP68 (1 godzina / 1 metr)
• IP2X (stan rozłączenia)

Rezystancja kontaktu : <0,2 mΩ

Rodzaj kontaktu: Złącze bananowe Ø 4mm, wykonane z miedzi cynowanej, wewnątrz gniazd umieszczone są sprężyste elementy polepszające kontakt elektryczny - Multilam

Max napięcie systemu:

• 1000 V DC / 1500 V DC (TÜV)
• 600 V DC /1000 V DC /1500V DC (UL)
• 1500 V DC ( JET)

Prąd nominalny TÜV (85°C) zależnie od przekroju przewodu

• 39A - 2,5 mm²
• 45A - 4,0 mm²
• 53A - 6,0 mm²
• 69A - 10,0 mm²

Napięcie próby:

• 12 kV 1000 V DC
• 16 kV 1500 V DC

Temperatura pracy:

• - 40°C… + 85°C (TÜV/UL),

Max temp. pracy:

• 115°C (TÜV)

Stopień ochrony:

• IP65 / IP68 ( 1godź/ 1metr )
• IP2X (stan rozłączenia)

Kategoria przepięciowa/Stopień zanieczyszczeń:

• CAT III / 3

Rezystancja kontaktu (ok. 25 lat) gwarantowana ≤ 0,2mΩ

Klasa ochrony:

• Klasa II

Rodzaj połączenia z kablem / Zabezpieczenie przed rozłączeniem (UL):

• Zaciskanie/ system zatrzaskowy

Izolacja:

• PA (poliamid)

Polaryzacja złączy:

• Plus – gniazdo PV-KBT4/EVO 2/….
• Minus – wtyk PV-KST4/EVO 2/….

Ostrzeżenie:

• „Do not disconnect under load” – Nie rozłączać pod obciążeniem

Klasa palności:

• UL94-VO

Certyfikaty:

• TÜV-Rheinland wg normy IEC 62852:2014 - R60098495
• UL według normy UL 6703 - E349713
• JET według IEC 61730-1:2004 - 1625-C4302-167
• Odporność na amoniak zawarty w powietrzu (TÜV) - Q60095359

• oryginalne złącza MC4 do montażu na przewodach oraz w obudowach
• nową serię złączy MC4 EVO kompatybilną z MC4
• złącza równoległe MC4 do łączenia łańcuchów paneli
• narzędzia do montażu złączy MC4 i MC4 EVO 2
• przewody solarne FLEX SOL EVO TX (1500 VDC, wg normy EN 50618)

W przypadku złączy fotowoltaicznych najważniejszą sprawą jest, aby ich parametry były stabilne w czasie 25 lat działania instalacji. Minimalna i stabilna w czasie rezystancja kontaktu złączy MC4 gwarantuje maksymalny zysk finansowy dzięki minimalnym stratom energii, brakowi przerw serwisowych i awarii oraz bezpieczeństwu pożarowemu. Kontakty złączy wykonane są z miedzi cynowanej, co w odróżnieniu od miedzi srebrzonej, zapewnia mniejsze tempo korozji elektrochemicznej zarówno w połączeniu ze sobą wtyczek jaki i w połączeniu cynowanych przewodów zaciskanych na złączach.

Konstrukcja nowych złączy MC4 EVO2 umożliwia prace przy napięciu 1500 V oraz przesyłanie znacznie większych prądów (dla przewodu 4 mm² – 45 A). Firma Multi-Contact zdobyła następujące certyfikaty dla złączy: UL, TüV, szczelności IP68 1h/1m, odporności na sole w powietrzu oraz na amoniak gazowy. Złącza można łączyć z przewodami o przekrojach 2,5; 4; 6; 10 mm². Przewody solarne FLEX SOL EVO TX odpowiadają najnowszej normie EN 50618, a dzięki dobrej jakości miedzi zapewniają minimalne spadki napięcia. Charakteryzują je bardzo dobre parametry mechaniczne, chemiczne i środowiskowe. Pokryte są substancją ograniczającą palenie.
