STACJA LUTOWNICZA AIFEN A3 OBSŁUGUJĄCA DWA TYPY GROTÓW: C245 I C210

Rewelacyjna stacja lutownicza AIFEN A3 obsługująca dwa rodzaje grotów o mocy 120W przeznaczona jest do prac lutowniczych zarówno w zakresie elektroniki jak i mikroelektroniki.

Wysoka moc oraz wzorowy układ sterowania i zarządzania mocą pozwalają rozgrzać grot do zadanej temperatury w kilka sekund. Nie ustępuje wydajnością i jakością topowym markom.

Stacja posiada procentowy oraz liniowywskaźnik dostarczanej mocy i bardzo rozbudowane menu do zarządzania ustawieniami.

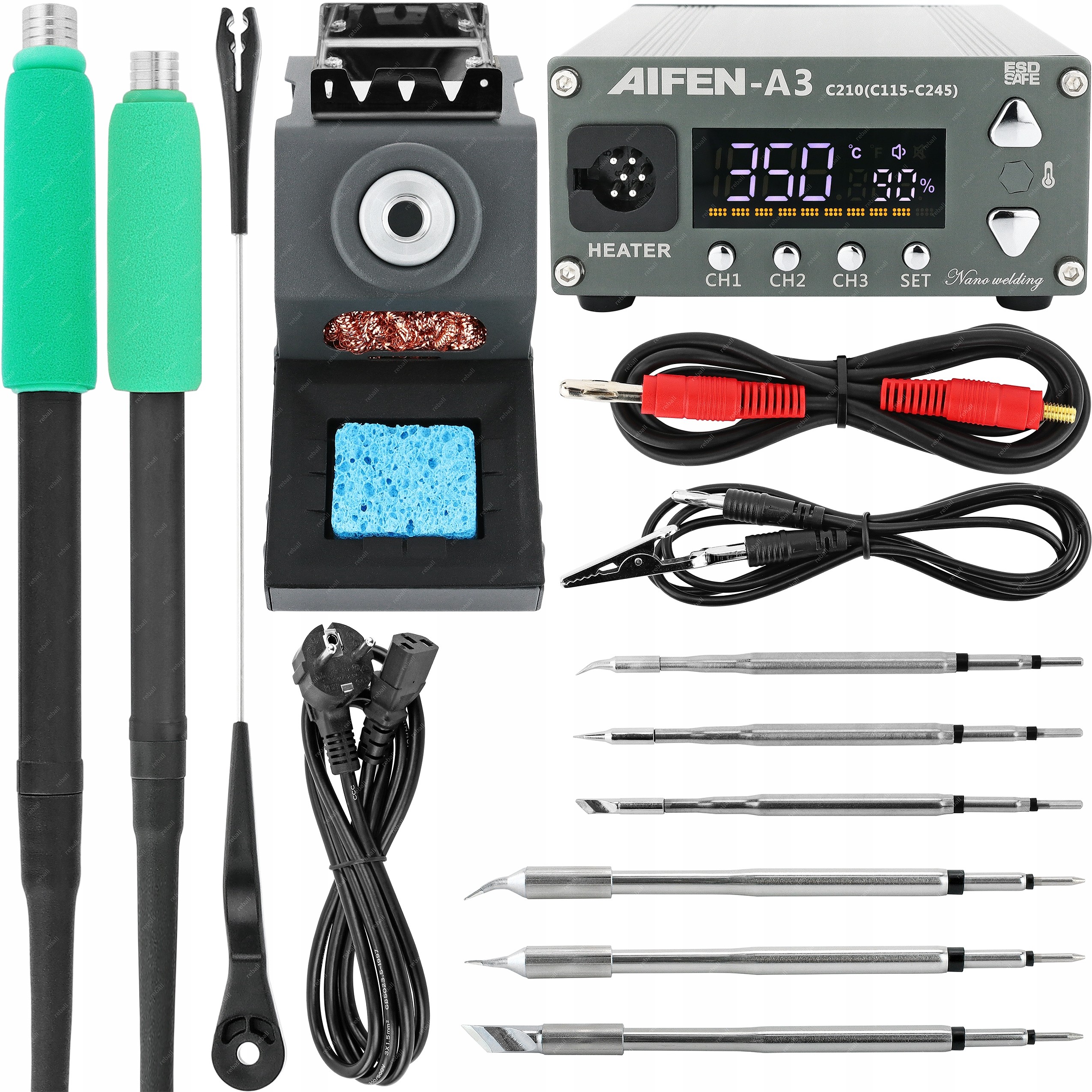

W skład zestawu wchodzą:

• stacja lutownicza AIFEN A3 120W - 1 sztuka,
• kolba lutownicza C245 - 1 sztuka,
• kolba lutownicza C210 - 1 sztuka,
• grot C245-K - 1 sztuka,
• grot C245-I - 1 sztuka,
• grot C245-IS - 1 sztuka,
• grot C210-K - 1 sztuka,
• grot C210-I - 1 sztuka,
• grot C210-IS - 1 sztuka,
• wysięgnik przewodu kolby - 1 sztuka,
• przewód zasilający - 1 sztuka,
• przewód uziemiający - 2 sztuki,
• angielska instrukcja obsługi.

Charakterystyka stacji:

• wysoka jakość wykonania i perfekcyjne spasowanie,
• obudowa wykonana z lekkiego i wytrzymałego aluminium,
• wysoka moc,
• możliwość kalibracji temperatury,
• procentowy i linijkowy wskaźnik dostarczanej mocy,
• metalowe i pewne mocowanie grotów,
• metalowy pojemnik na groty odporny na wysokie temperatury,
• możliwość zamontowania wysięgnika dla przewodu kolby,
• miejsce w podstawce do szybkiego montażu i demontażu grotów,
• szeroki wybór grotów,
• sygnalizacja dźwiękowa w przypadku braku podłączonej kolby lutowniczej,
• możliwość zapisywania ustawień na trzech niezależnych kanałach: CH1, CH2 oraz CH3.

Dane techniczne:

• napięcie zasilania: AC 100-240V 50/60Hz,
• moc: 120W,
• napięcie wyjściowe na grot: 16V+16V,
• zakres temperatur: 100-500°C,
• typ kolby: C245 oraz C210,
• potencjał między grotem a uziemieniem: <2mV,
• rezystancja między grotem a uziemieniem: <2Ohm,
• sterowanie temperaturą: cyfrowe przyciskami,
• czytelny wyświetlacz LED pokazujący ustawianą oraz aktualną temperaturę,
• wskaźnik dostarczanej mocy: linijkowy i procentowy,
• zabezpieczenie ESD SAFE,
• możliwość kalibracji temperatury,
• długość: ok. 13.5cm,
• szerokość: ok. 10cm,
• wysokość: ok. 5cm,
• waga: ok. 380g.

Kolby lutownicze typu C245 oraz C210

Stacja została wyposażona w dwie kolby lutownicze obsługujące różne typy grotów:

• C245
• C210

Dzięki takiemu rozwiązaniu stacja nadaje się idealnie do prac w zakresie elektroniki oraz mikroelektroniki.

Parametry techniczne kolb

Kolba lutownicza typu C245:

• długość: ok. 14cm,
• szerokość: ok. 1.8cm,
• długość przewodu: ok. 140cm,
• waga: ok. 55,3g.

Kolba lutownicza typu C210:

• długość: ok. 12cm,
• szerokość: ok. 1.5cm,
• długość przewodu: ok. 140cm,
• waga: ok. 53,8g.

Podstawka pod kolbę lutowniczą

Wysokiej jakości metalowa podstawka. Dodatkowo podstawka została wyprofilowana w sposób ułatwiając odkładanie kolby. W podstawce umieszczona została gąbka dzięki, której utrzymywanie czystości grotów jest jeszcze łatwiejsze. Podstawka jest w pełni metalowa, solidna oraz stabilna.

Podstawka wyposażona została w specjalny moduł umożliwiający bezdotykową wymianę grotów.

Parametry techniczne:

• długość: ok. 17,5cm,
• wysokość: ok. 8cm,
• szerokość: ok. 7cm,
• waga: 338,3g.

Przewody uziemiające

Stacja posiada w zestawie dwa przewody uziemiające. Jeden znajduje zastosowanie ze stacja lutowniczą natomiast drugi z podstawką pod kolbę lutowniczą.

Przewód uziemiający do stacji:

• rodzaje wtyków: banan + krokodyl,
• długość przewodu: ok. 85cm.

Przewód uziemiający do podstawki:

• rodzaje wtyków: banan + wkręcany,
• długość przewodu: ok. 85cm.

Fotografia po lewej stronie przedstawia zainstalowany przewód uziemiający w podstawce pod kolbę lutowniczą.

Uchwyt na przewód z możliwością zainstalowania na obudowie stacji lutowniczej

Zadaniem uchwytu jest ustawienie położenia przewodu kolby lutowniczej w pozycji wyższej, podwieszonej co umożliwia praktyczniejsze posługiwanie się kolbą podczas wykonywania prac serwisowych.

Parametry techniczne:

• długość: ok. 20cm
• średnica otworu montażowego: ok. 4mm
• miejsca na przewód kolby lutowniczej o średnicy: od 3mm do 5mm
• możliwość montażu z boku stacji lutowniczej

Ilość: 1 sztuka

Poniżej znajduje się prezentacja sposobu wymiany grota za pomocą zintegrowanego systemu wymiany grotów w stacji lutowniczej AIFEN A3

Znajdująca się na przedstawionym ujęciu płytka drukowana oraz szpula cyny nie wchodzą w skład sprzedawanej stacji lutowniczej.
