Koło pasowe pod pasek 8M - Z30 30 TL + tuleja taper bush 1615

Oznaczenie to można rozszyfrować następująco:

8M – zarys zęba typu M o podziałce 8 mm

Z30 - liczba zębów

30 - szerokość koła pod pasek 30

TL– wykonanie z gniazdem TaperLock 1615.

Materiał wykonania koła – stal węglowa. Koło zostało fabrycznie zaczernione w oleju w celu wykonania powłoki ochronnej.

Materiał wykonania tulei - żeliwo szare. tuleja została fabrycznie zaczerniona w oleju w celu wykonania powłoki ochronnej.

Oferowany przedmiot jest nowy, wysokiej jakości.

Tuleja zaciskowa TaperBush 1615 z zestawem wkrętów.

Dzięki tej tulei łatwo osadzisz koło na wale bez wykonywania żadnej obróbki (instrukcja zamieszczona poniżej).

Tuleja została wykonana ze stali węglowej. Tuleja została fabrycznie zaczerniona w oleju w celu utworzenia powłoki ochronnej.

W tulei wykonany jest rowek na wpust zgodny z normą do danej średnicy wałka.

Tuleja 1615 jest dostępna w wersji z następującymi średnicami osadzenia na wale: 14; 16; 18; 19; 20; 22; 24; 25; 28; 30; 32; 35; 38; 40; 42.

Wybraną średnicę wpisz w wiadomości dla sprzedającego.

Wymiary tulei:

D2 = 57 mm

L = 38,1 mm

Zalecany moment dokręcenia wkrętów - 5,6 Nm

Wymiary gabarytowe koła:

De - 75,13 mm

Dp - 76,39 mm

Df - 82,5 mm

F - 38 mm

S - 38 mm

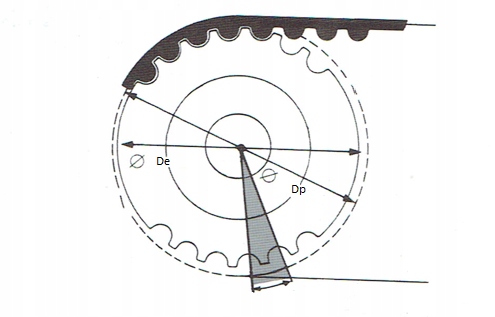

Rysunek przedstawia w jaki sposób pasek wykłada się na kole.

De - średnica zewnętrzna wieńca

dp - średnica podziałowa

Wszystkie koła oferowane na naszych aukcjach są nowe i fabrycznie wyważone.

SPOSÓB MONTAŻU TULEI

Zdjęcie obok przedstawia wszystkie niezbędne elementy do osadzenia koła na wale. Są to:

- wałek z wpustem (maszyna)

- tuleja Taper Bush

- koło

- 2 wkręty dostarczone razem z tuleją

- Klucz imbusowy

KROK 1

- osadzenie tulei na wałku

KROK 2

Zakładamy koło na tuleję.

KROK 3

Wkręcamy wkręty w przeciwstawne otwory o dociągamy kluczem. Koło zostaje wciągnięte na tuleję. Montaż zakończony.

Stożkowy kształt sprawia, że tuleja zaciska się zarówno na paiście koła jak i na wałku. Jest to bezluzowe, doskonale wycentrowane połączenie.

DEMONTAŻ

W celu wykonania demontażu koła wykręcamy oba wkręty i jeden z nich wykręcamy w otwór bez otworu przeciwstawnego. Koło łatwo zejdzie z tulei. Pozostaje ściągnąć tuleję z wałka.

Zastosowanie rozwiązania TaperLock ma szereg zalet:

- oszczędność - dalsza obróbka koła nie jest wymagana

- precyzja – stożkowe pasowanie precyzyjnie centruje osadzany element

- uproszczenie konstrukcji – osadzonego koła nie trzeba blokować przed przesuwaniem się na wale

- uproszczenie montażu – montaż koła nie wymaga użycia dużej siły
