Solárne vykurovanie s súpravou 1650 W

Aby uruchomić ten system, należy podłączyć 6 standardowych paneli fotowoltaicznych o napięciu roboczym wynoszącym około 32V lub odpowiednią ilość innych paneli, wraz z odbiornikiem energii, na przykład bojlerem elektrycznym lub ogrzewaniem podłogowym.

Prąd stały wytwarzany przez panele nie jest wystarczający do bezpośredniego zasilenia urządzeń grzewczych. Dlatego w przetwornicy prąd stały zostaje przetworzony na prąd przemienny, którym można zasilać urządzenia grzewcze.

Maksymalna moc systemu wynosi 3kW. Przetwornica posiada wyjście priorytetowe "1", na którym zawsze jest napięcie, oraz wyjście zależne "2". Wyjście "2" jest włączane, gdy na wyjściu "1" nie jest pobierana energia i jest wyłączane, gdy energia znowu jest pobierana z wyjścia "1".

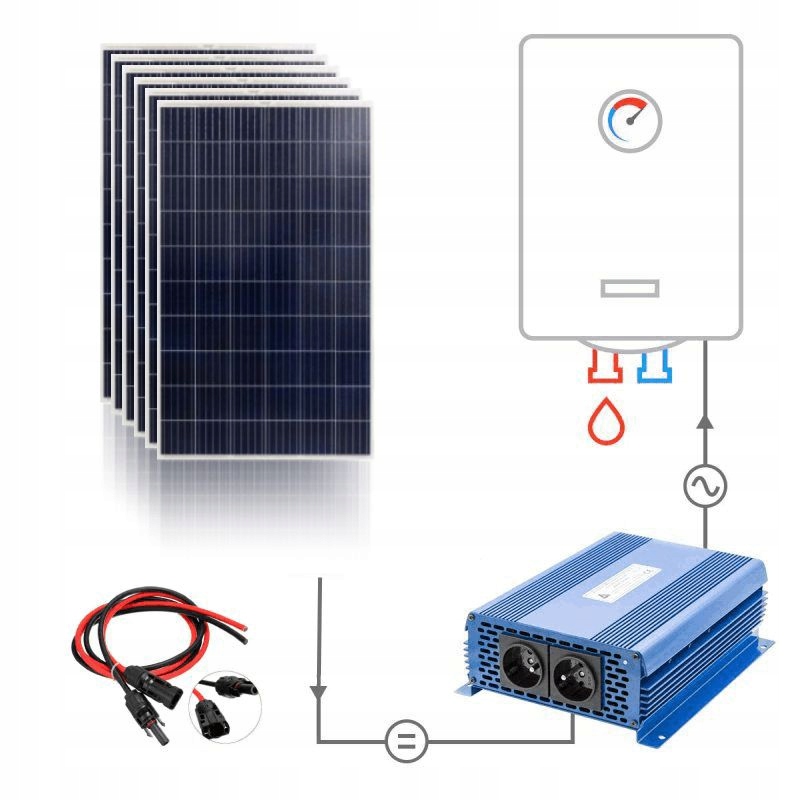

Zestaw zawiera:

• 6x MODUŁ FOTOWOLTAICZNY 275W JBG2-PF60SBF
• Przetwornicę ECO Solar Boost MPPT-3000 3kW
• 2x 30m kabel czerwony i czarny 4mm zakończony z konektorami MC 4

Dane techniczne

• Przetwornica: SOLARNA PRZETWORNICA NAPIĘCIA ECO Solar Boost MPPT-3000
• Napięcie wejściowe [VDC]: 120 do 350 (VDC)
• Napięcie wyjściowe [VAC]: 120 do 350 (VAC)
• Moc maksymalna: 3 kW
• Funkcja MPPT: TAK
• Połączenie paneli PV: szeregowe, lub szeregowo równoległe
• Przebieg napięcia na wyjściu: modyfikowany sinus
• Wyjście VAC Nr 1: priorytetowe
• Wyjście VAC Nr 2: Zależne *
• Zabezpieczenie pod/nadnapięciowe: TAK
• Zabezpieczenie termiczne: TAK
• Zabezpieczenie przeciążeniowe: TAK
• Temperatura pracy: -25°C ~ +55°C
• Sprawność: >94%
• Chłodzenie: Aktywne
• Złącze zasilania: Złącze śrubowe M6
• Gniazdo wyjściowe 230V: 2 x E (z bolcem)
• Obudowa: Aluminium
• Stopień ochrony (IP): IP21
• Wymiary LxWxH [mm]: 290x190x80
• Waga [kg]: 2.4 kg

• Moduł Fotowoltaiczny: 275W JBG2-PF60SBF
• Moc maksymalna Pmax: 275W
• Napięcie jałowe Voc: 37,9V
• Prąd zwarciowy Isc: 9,13A
• Napięcie mocy maksymalnej: 31,48V
• Natężenie mocy maksymalnej: 8,75A
• Tolerancja mocy: 0-+3%
• Sprawność: 16,9%
• Temperaturowy wskaźnik prądu Isc: +0,033%/◦C
• Temperaturowy wskaźnik napięcia Voc: -0,29%/◦C
• Temperaturowy wskaźnik mocy Pmax: -0,39%/◦C
• Wymiary: 1654x989x38
• Waga: 18
• Ogniwa: Polikrystaliczne
• Rama: Anodyzowane aluminium
• Szyba: Szkło hartowane o wysokiej przeźroczystości, grubość 3,2mm
