Funkcja:

1. Szeroki zakres zastosowań produktu, możliwość modyfikacji w falownik sinusoidalny

2. Używanie wysokiej jakości materiałów, mocnych i trwałych, ma długą żywotność

3. Świetne wykonanie, doskonały zamiennik starego

4. Mały rozmiar, łatwy do przenoszenia i przechowywania, wygodny w użyciu i o dobrej wydajności

5. Ścisła kontrola jakości i zapewnienie jakości, wysoki współczynnik bezpieczeństwa, mogą być stosowane ze spokojem

Specyfikacja:

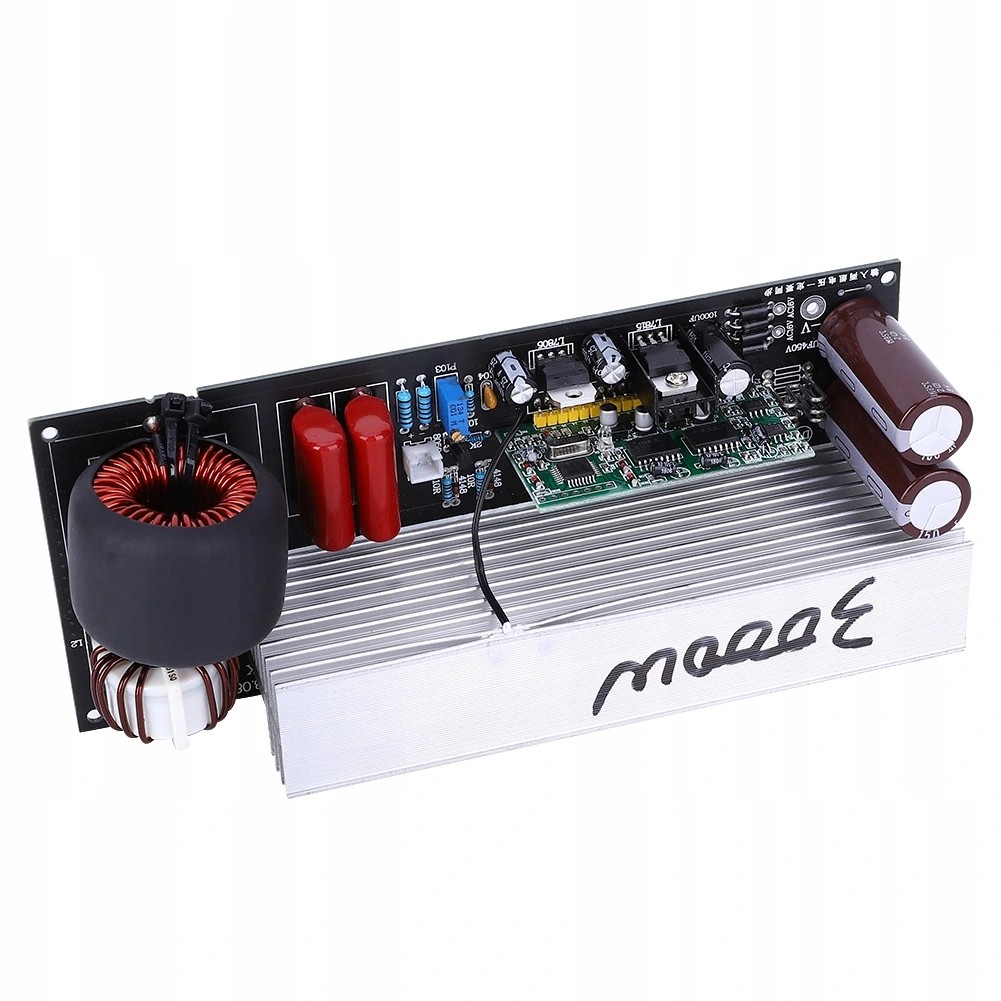

Typ elementu: Płytka zasilająca z falownikiem sinusoidalnym Napięcie wejściowe: DC380V.

Napięcie wejściowe: AC16V.

Napięcie wyjściowe: AC220V.

Częstotliwość wyjściowa: 50/60 HZ (regulowana)

Przebieg wyjściowy: czysta fala sinusoidalna.

Specyfikacje płytki drukowanej: ok. 200 x 85 x 50 mm / 7,9 x 3,3 x 2 cale

Instrukcja obsługi: Produkt jest zmodyfikowanym falownikiem do korygowania falownika sinusoidalnego, a zmodyfikowany falownik 1000 W / 2000 W / 3000 W i tak dalej ... może zostać zmodyfikowany w falownik sinusoidalny. Najpierw usuń zmodyfikowaną lampę zasilającą tylnego stopnia falownika, następnie spójrz na zmodyfikowany transformator falowy, a następnie sprawdź, czy obwód wtórny transformatora jest podłączony równolegle lub szeregowo, a następnie dodaj parametry transformatora, a zmodyfikowany transformator falowy jest równoległy . dodać 16 zwojów w obwodzie wtórnym każdego transformatora. Zmodyfikowany wtórny transformator falowy jest połączony szeregowo z 8 zwojami w każdym wtórnym transformatorze. Następnie w zmodyfikowanym transformatorze falowym do jednego z transformatorów dodano niewielki parametr napięcia. Ten mały parametr napięcia wykorzystuje pojedynczy drut miedziany 0,6 i jest nawinięty wewnątrz transformatora: 5 zwojów. To małe napięcie to pozycja łącza AC: 16 V. (Uwaga: parametry transformatora plus nie otwierają pierścienia magnetycznego). Po dodaniu parametrów transformatora należy zmienić kondensator wysokiego napięcia zmodyfikowanego falownika z powrotem na 220 UF / 450 V. „Pamiętaj: istnieje sprzężenie zwrotne po stronie dodatniej kondensatora wysokiego napięcia zmodyfikowanego falownika. Rezystancja, ta rezystancja wynosi kilkaset K, należy również zmienić wartość rezystancji dużego punktu, a nie napięcie nie będzie Wzrost. Test ponownego zasilania kondensatora wysokiego napięcia (dodatnie / ujemne) napięcie wynosi DC380V, po normalnym napięciu testowym użyj linii łączącej, aby zapewnić płytkę sinusoidalną tylnego stopnia, po napięciu wyjściowym tylnej płyty stopnia: AC220V / 50 Hz, przebieg wyjściowy: czysta fala sinusoidalna.

Lista paczek:

1 x płyta zasilająca falownika czystej fali sinusoidalnej
