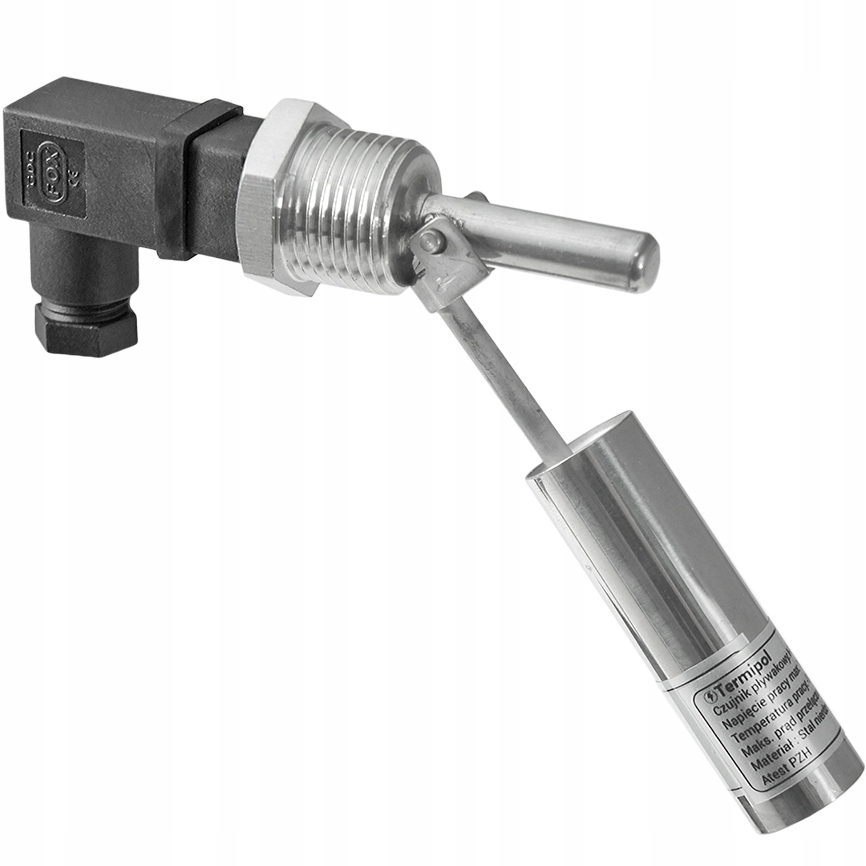

Czujnik pływakowy poziomu cieczy HT19 - ATEST PZH

Mają one zastosowanie wszędzie tam gdzie niezbędna jest kontrola i regulacja poziomu cieczy (np. wody, oleju itp.). Czujnik posiada pływak wyposażony w magnes, który podnosi się pod wpływem siły wyporu cieczy powodując zwieranie lub rozwieranie kontaktronu znajdującego się w rurce. Montuje się je zazwyczaj w ścianie zbiornika, tak więc mogą służyć do kontroli dolnego lub górnego poziomu cieczy. Poprzez zmianę położenia pływaka uzyskuje się zmianę funkcji kontaktronu ze zwiernego na rozwierny. Wykonane ze stali nierdzewnej z możliwością stosowania w szerokim zakresie temperatur.

Dane techniczne

• Moc znamionowa: 10W
• Maks. napięcie przełączania: 100VDC
• Maks. prąd przełączania: 0,5A
• Temperatura pracy: -30 ~ +125 °C
• Stopień ochrony: IP 67
• Długość przewodów: Brak
• Materiał: Stal nierdzewna SUS304
• Mocowanie: Gwint zewnętrzny 1/2 Cala
• Atest: Atest PZH - dopuszczony do kontaktu z wodą do spożycia

Tryb pracy NC/NO

Czujnik umożliwia kontrolowanie poziomu wody w zbiorniku. Składa się z pływaka, który pod wpływem zwiększania się objętości cieczy podnosi się, powodując przy tym zwarcie kontaktronu, czyli zaczyna przewodzić prąd elektryczny.

Czujniki mają w pływaku umocowany magnes, który unosząc się powoduje zwieranie lub rozwieranie styku przełącznika kontaktronowego. Dzięki temu czujniki mogą pracować jako NC – normalnie zamknięte lub NO - normalnie otwarte czyli włączanie lub wyłączanie. Zmianę trybu pracy uzyskujemy przez obrócenie czujnika o 180°.

Uwaga !

Konstrukcja czujnika nie pozwala na podłączenie napięcia sieciowego 230V, dlatego do zasilania czujników zaleca się stosowanie przekaźnika AFR1 z wbudowanym bezpiecznym źródłem napięcia 8VAC lub niskiego napięcia np. 12VDC.

Przykład zastosowania

Utrzymanie poziomu cieczy w zbiorniku na dowolnych poziomach, wysokim i niskim przy użyciu przekaźnika AFR1 dostępnego na naszej innej aukcji.
