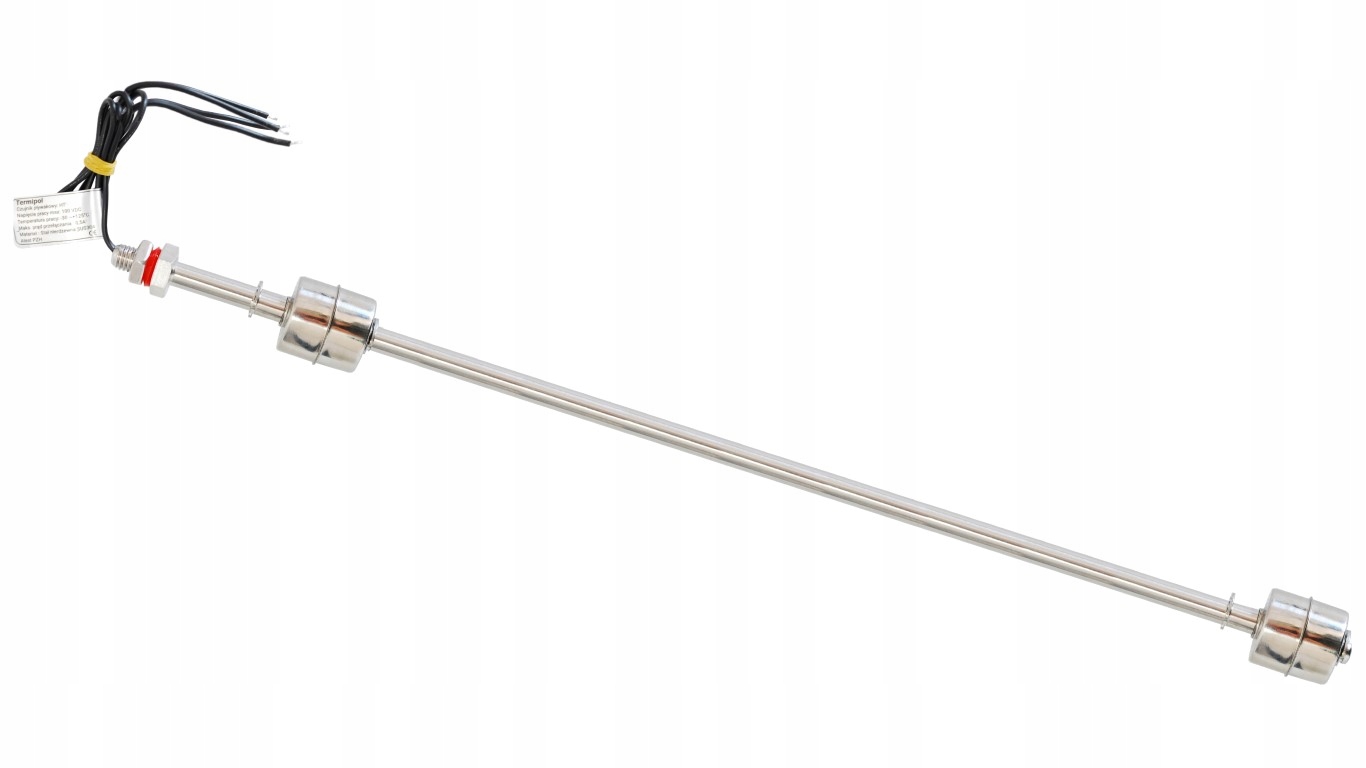

Czujnik pływakowy poziomu cieczy HT500-2 - ATEST PZH

Mają one zastosowanie wszędzie tam gdzie niezbędna jest kontrola i regulacja poziomu cieczy (np. wody, oleju itp.). Czujnik posiada pływak wyposażony w magnes, który przesuwa się pionowo wzdłuż rurki prowadzącej pod wpływem siły wyporu cieczy powodując zwieranie lub rozwieranie kontaktronu. Montuje się je zazwyczaj w dnie lub pokrywie zbiornika, tak więc mogą służyć do kontroli dolnego lub górnego poziomu cieczy. Poprzez zmianę położenia pływaka uzyskuje się zmianę funkcji kontaktronu ze zwiernego na rozwierny. Wykonane ze stali nierdzewnej z możliwością stosowania w szerokim zakresie temperatur.

Dane techniczne

• Moc znamionowa: 10W
• Maks. napięcie przełączania: 100VDC
• Maks. prąd przełączania: 0,5A
• Napięcie przebicia: 220VDC
• Temperatura pracy: -30 ~+125 °C
• Długość przewodów: 30cm
• Materiał: stal nierdzewna SUS304
• Atest: Atest PZH - dopuszczony do kontaktu z wodą do spożycia

Uwaga !

Konstrukcja czujnika nie pozwala na podłączenie napięcia sieciowego 230V, dlatego do zasilania czujników zaleca się stosowanie przekaźnika AFR1 z wbudowanym bezpiecznym źródłem napięcia 8VAC lub niskiego napięcia np. 12VDC.

Tryb pracy NC/NO

Czujniki mają w pływaku umocowany magnes, który unosząc się powoduje zwieranie lub rozwieranie styku przełącznika kontaktronowego. Dzięki temu czujniki mogą pracować jako NC – normalnie zamknięte lub NO - normalnie otwarte czyli włączanie lub wyłączanie. Zmianę trybu pracy uzyskujemy przez obrócenie pływaka o 180°.

Zmiana trybu pracy

Zdejmij zabezpieczenie przy użyciu śrubokręta, odwróć pływak i załóż ponownie zabezpieczenie.

• stan wysoki: włączony
• stan niski: wyłączony

Przykład zastosowania

Utrzymanie poziomu cieczy w zbiorniku na dowolnych poziomach, wysokim i niskim przy użyciu przekaźnika AFR1 dostępnego na naszej innej aukcji.
