Sada zariadení na vykurovanie vody 1650W

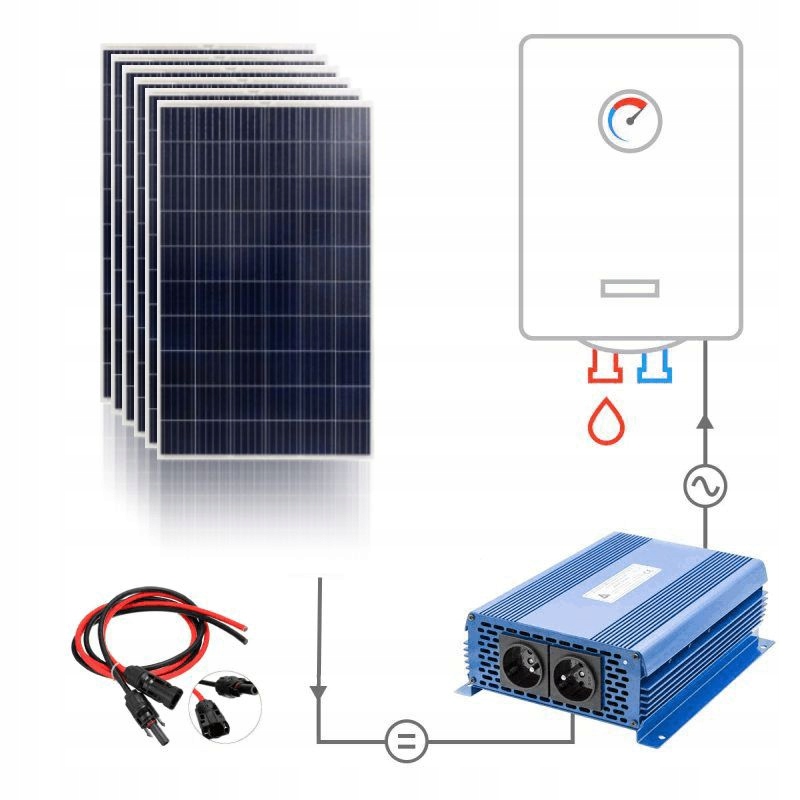

Aby system mógł działać, należy podłączyć odpowiednią liczbę paneli fotowoltaicznych o napięciu roboczym około 32V lub innych paneli o napięciu pasującym do systemu. Następnie, do systemu należy podłączyć odbiornik energii, tak jak bojler elektryczny lub ogrzewanie podłogowe.

Jednakże, prąd stały wytwarzany przez panele fotowoltaiczne nie jest bezpośrednio zdatny do zasilania urządzeń grzewczych, więc konieczne jest użycie przetwornicy, która zamienia prąd stały na prąd przemienny, nadający się już do zasilania urządzeń grzewczych.

Maksymalna moc systemu wynosi 3 kW, a przetwornica posiada dwa wyjścia: priorytetowe "1", zawsze zasilane napięciem, oraz zależne "2", które jest włączane tylko wtedy, gdy na wyjściu "1" nie pobierana jest energia i wyłączane, gdy energia jest ponownie pobierana z wyjścia "1".

Zestaw zawiera:

• 6x MODUŁ FOTOWOLTAICZNY 275W JBG2-PF60SBF
• Przetwornicę ECO Solar Boost MPPT-3000 3kW
• 2x 30m kabel czerwony i czarny 4mm zakończony z konektorami MC 4

Dane techniczne

• Przetwornica: SOLARNA PRZETWORNICA NAPIĘCIA ECO Solar Boost MPPT-3000
• Napięcie wejściowe [VDC]: 120 do 350 (VDC)
• Napięcie wyjściowe [VAC]: 120 do 350 (VAC)
• Moc maksymalna: 3 kW
• Funkcja MPPT: TAK
• Połączenie paneli PV: szeregowe, lub szeregowo równoległe
• Przebieg napięcia na wyjściu: modyfikowany sinus
• Wyjście VAC Nr 1: priorytetowe
• Wyjście VAC Nr 2: Zależne *
• Zabezpieczenie pod/nadnapięciowe: TAK
• Zabezpieczenie termiczne: TAK
• Zabezpieczenie przeciążeniowe: TAK
• Temperatura pracy: -25°C ~ +55°C
• Sprawność: >94%
• Chłodzenie: Aktywne
• Złącze zasilania: Złącze śrubowe M6
• Gniazdo wyjściowe 230V: 2 x E (z bolcem)
• Obudowa: Aluminium
• Stopień ochrony (IP): IP21
• Wymiary LxWxH [mm]: 290x190x80
• Waga [kg]: 2.4 kg

• Moduł Fotowoltaiczny: 275W JBG2-PF60SBF
• Moc maksymalna Pmax: 275W
• Napięcie jałowe Voc: 37,9V
• Prąd zwarciowy Isc: 9,13A
• Napięcie mocy maksymalnej: 31,48V
• Natężenie mocy maksymalnej: 8,75A
• Tolerancja mocy: 0-+3%
• Sprawność: 16,9%
• Temperaturowy wskaźnik prądu Isc: +0,033%/◦C
• Temperaturowy wskaźnik napięcia Voc: -0,29%/◦C
• Temperaturowy wskaźnik mocy Pmax: -0,39%/◦C
• Wymiary: 1654x989x38
• Waga: 18
• Ogniwa: Polikrystaliczne
• Rama: Anodyzowane aluminium
• Szyba: Szkło hartowane o wysokiej przeźroczystości, grubość 3,2mm
