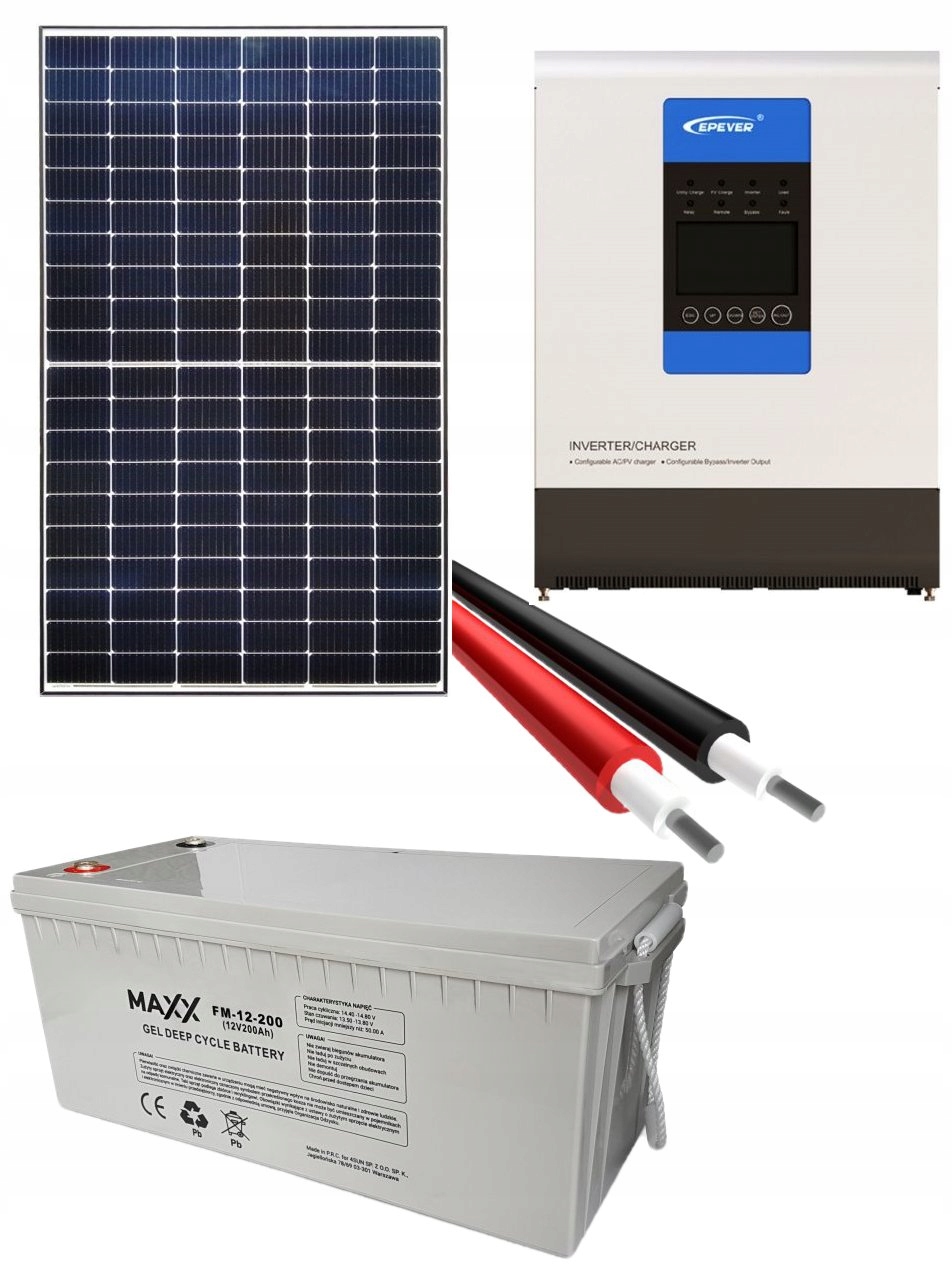

ZESTAW SŁONECZNY 12V 200Ah 800W

Zestaw posiada magazyn energii o pojemności 2560 Wh.

Zastosowanie:

• domy letniskowe
• domki holenderskie
• łodzie, jachty
• kampery, przyczepy kempingowe
• zasilanie awaryjne

1. Panel monokrystaliczny 385W JA Solar

• Moc maksymalna Pmax: 385W
• Napięcie jałowe Voc: 41,78V
• Prąd zwarciowy Isc: 11,53A
• Napięcie mocy maksymalnej Vmp: 35,04V
• Natężenie mocy maksymalnej Imp: 10,99A
• Tolerancja mocy: 0-+5%
• Sprawność: 20,7%
• Wymiary: 1769x1052x30mm
• Waga: 20,5 kg
• Ogniwa: Monokrystaliczne
• Rama: Anodyzowane aluminium
• Szyba: Szkło hartowane o wysokiej przeźroczystości, grubość 3,2mm

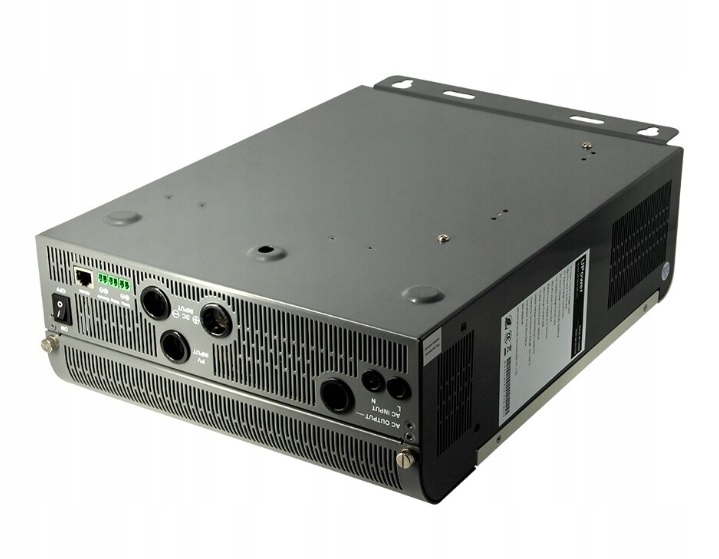

2. Inwerter Epever 800W

Falownik łączy ładowanie wykorzystujące słońce i ładowanie sieciowe oraz wyjście AC. Urządzenie wykorzystywane najczęściej na terenach gdzie brak zasilania sieciowego ale jest duże nasłonecznienie. Inteligentna regulacja całkowitego prądu ładowania zarówno ze słońca, jak i sieci, automatyczna regulacja realizowana poprzez wybór różnych trybów pracy, które zapewniają maksymalne dostarczenie energii elektrycznej.

Moduł ładowania PV wykorzystuje aktualną zoptymalizowaną technologię śledzenia MPPT, może szybko śledzić maksymalny punkt mocy panelu PV w każdym środowisku, nawet ma zdolność śledzenia wielu punktów. Prąd ładowania z PV i AC można ręcznie dostosować, aby spełniał zakres funkcji ograniczania łącznego prądu ładowania oraz dystrybucji prądu z sieci i PV.

Dostępna w pełni elektroniczna funkcja ochrony. Moduł ładowania AC-DC przyjmuje zaawansowany algorytm sterowania MPPT, realizuje w pełni cyfrowe sterowanie w podwójnej pętli zamkniętej dla napięcia i prądu, z wysoką niezawodnością i szybkością reakcji. Można ustawiać zakres napięcia wejściowego AC i wartość ograniczania prądu ładowania. Inwerter DC-AC bazuje na w pełni cyfrowej i inteligentnej pracy. Wykorzystuje zaawansowaną technologię SPWM, na wyjściu podaje prąd o charakterystyce czystej sinusoidy i konwertuje 12VDC do 220/230VAC, co jest rozwiązaniem odpowiednim dla odbiorników AC w gospodarstwie domowym, dla narzędzi elektrycznych, jednostek komercyjnych, audio, video itp. Dzięki funkcji ładowania by-pass, moduł zasilania może bezpośrednio zasilać odbiorniki i jednocześnie ładować akumulator. W trybie ładowania sieciowego, użytkownik może wybrać tryb by-pass lub tryb inwertera. Ta charakterystyka jest preferowana w obszarach, w których sieć zasilająca nie jest stabilna, użytkownik powinien wybrać tryb falownika, aby uzyskać stabilne napięcie wyjściowe, aby uniknąć uszkodzenia urządzenia z powodu złego stanu sieci.

Moduł wyświetlacza jest kluczowy dla komunikacji. 4,2-calowy wyświetlacz LCD prezentuje stan systemu i dane w czasie rzeczywistym, użytkownik może łatwo ustawić parametry pracy za pomocą 4 przycisków.

Cechy inwertera:

• Funkcja ustawiania proporcji sieć i PV, aby spełnić szczególne wymagania
• Zaawansowana technologia MPPT umożliwiająca śledzenie maksymalnego punktu mocy z wieloma punktami oraz wysoką wydajność śledzenia i konwersji, maks. wydajność śledzenia 99,5%, maks. Sprawność konwersji DC-DC 98,5%
• Zaawansowane, całkowicie cyfrowe sterowanie jest przystosowane do modułów ładowania 2 AC-DC, które zapewniają szerokie napięcie wejściowe, wysoką wydajność i wysoką stabilność ładowania.
• Cztery tryby ładowania: Priorytet PV, priorytet sieć, PV i sieć oraz tylko PV
• Dwa tryby wyjściowe: Akumulator i sieć
• Ładowanie sieciowe i wyjście falownika mogą pracować w tym samym czasie, co pozwala uniknąć wpływu niestabilnego napięcia w sieci na odbiorniki
• Posiada opcję zimnego i łagodnego startu
• Zabezpieczenie przed odwróconą polaryzacją PV, limit mocy ładowania, zabezpieczenie zwarciowe i przed odwróconą polaryzacją akumulatora
• Zabezpieczenie wyjścia sieć/AC przed zbyt wysokim napięciem, zabezpieczenie przed niskim napięciem akumulatora, limit mocy, zabezpieczenie zwarciowe i przed zbyt wysokim prądem
• Zabezpieczenie przed zbyt wysokim/niskim napięciem akumulatora, kompensacja temperaturowa mocy itp.
• Wewnętrzne zabezpieczenie przed przegrzaniem, inteligentna funkcja start stop wentylatora

Dane techniczne:

• Nominalne napięcie akumulatora: 12VDC
• Zakres napięcia wejściowego akumulatora: 10,8～16VDC
• Ciągła moc wyjściowa: 800W
• Moc wyjściowa (15 min): 1000W
• Przeciążenie (5s): 1600W
• Zakres napięcia wyjściowego: 220VAC±5%,230VAC(-10%～+5%)
• Częstotliwość wyjściowa: 50/60±0.1 Hz
• Tryb wyjściowy: Jednofazowy
• Fala wyjściowa: Czysta fala sinusoidalna
• Maksymalna wydajność: 95%
• Zakres napięcia wejściowego : 160VAC ～ 280VAC （zakres napięcia roboczego), 170 VAC ~ 270VAC (zakres napięcia początkowego)
• Max. Prąd ładowania sieciowego: 20A
• Max. Napięcie w obwodzie otwartym: 60 V (Przy minimalnej temperaturze otoczenia pracy), 46V（25 ℃）
• Max. Moc wejściowa PV: 390W
• Max.PV prąd ładowania: 30A
• Skuteczność śledzenia: ≤99.5%
• Efektywność konwersji ładowania: 98%
• Własne zużycie: ≤0.8A
• Stopień zabezpieczenia: IP30
• Temperatura środowiska pracy: -20 ℃ ～ 50 ℃ （pełne wejście i wyjście bez obniżania wartości znamionowych）
• Wymiar: 386×300×126mm
• Waga netto: 7,3kg

3. Akumulator żelowy 200Ah 12V

• Napięcie nominalne: 12V
• Pojemność: 200Ah
• Szerokość [mm]: 522
• Głębokość [mm]: 238
• Wysokość całkowita [mm]: 225
• Waga 58,00kg
• Pełna szczelność: Tak
• Technologia wykonania: Żel

Zawartość zestawu:

• Panel monokrystaliczny 385W - 1 szt
• Konektor szeregowy MC4 - 1 kpl
• Uchwyty do panelu - 2 kpl
• Inwerter solarny 800W 12V - 1 szt
• Solarny kabel miedziany - 10 mb (10m kabel czerwony + 10m kabel czarny)
• Akumulator żelowy 200Ah 12V - 1 szt
