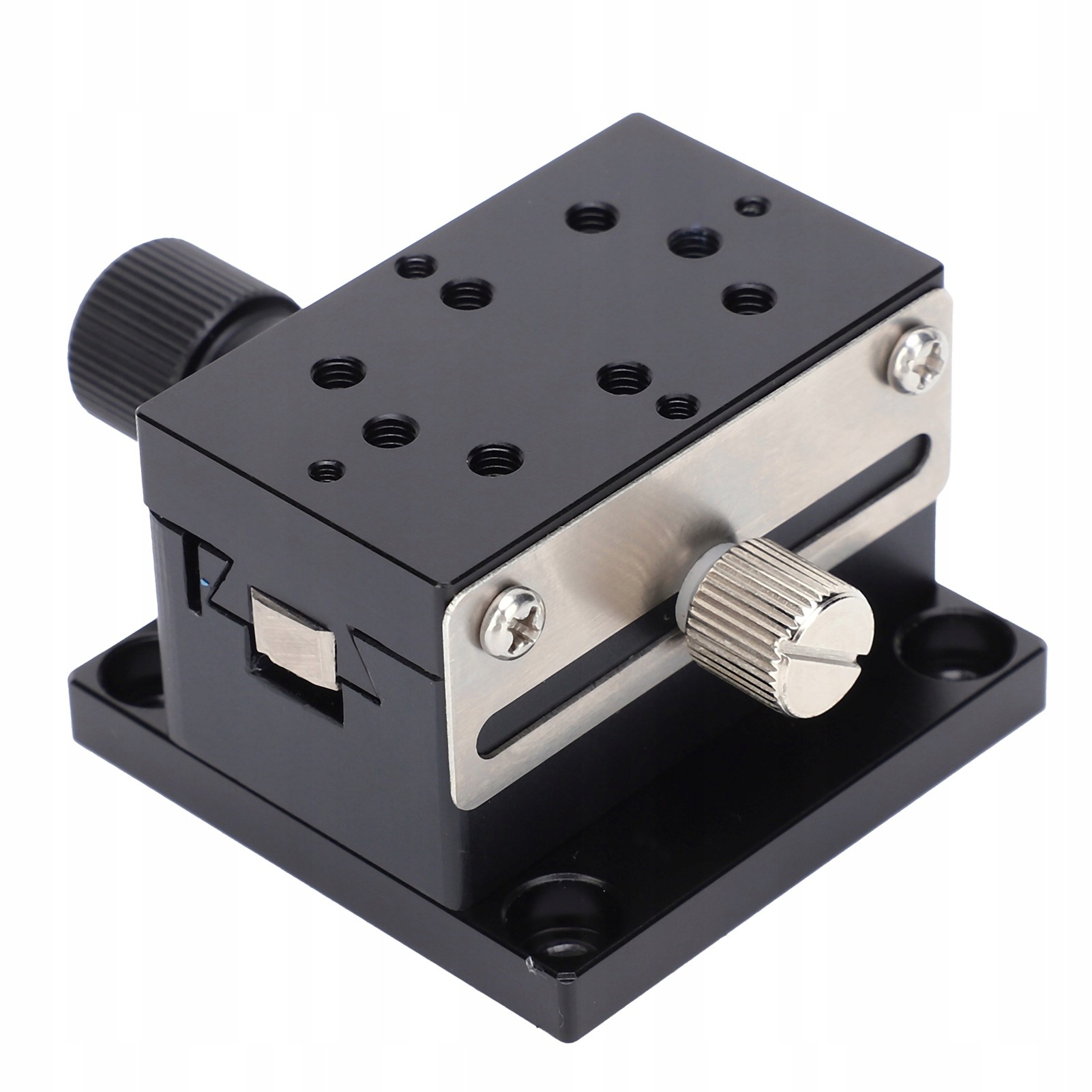

Ručná posuvná platforma

Funkcja:

1. Korpus główny wykonany jest ze stopu aluminium, lekki, mocny i odporny na tarcie.

2. Ten stolik przesuwny w osi X jest cichy, odporny na zarysowania, upadki i korozję.

3. Ten ręczny stół przesuwny jest sterowany za pomocą uchwytu obrotowego i prowadnicy rowka jaskółczego ogona.

4. Platforma przesuwna typu jaskółczy ogon ma wysoką dokładność, płynność, wysoką odporność na obciążenia i stabilny ruch.

5. Stosowany w przyrządach optycznych, urządzeniach pomiarowych, sprzęcie do produkcji półprzewodników, maszynach testujących, mikroskopach, sprzęcie fotograficznym, maszynach do obsługi, maszynach przetwarzających, maszynach drukarskich itp.

Specyfikacja:

• Typ artykułu: liniowa platforma przesuwna
• Model: HB-A50
• Rozmiar stołu: ok. 50 x 30 mm / 2 x 1,2 cala
• Kierunek ruchu: osie X 1 kierunek
• Materiał korpusu: stop aluminium (czarny anodowany)
• Metoda napędu: ręcznie obróć pokrętło, aby sterować przekładnią zębatą (przekładnia + zębatka)
• Tor przesuwny: przewodnik po stojakach
• Typ szyny: typu jaskółczy ogon
• Liczba gwintowanych otworów montażowych w blacie: 8 szt
• Gwintowana średnica otworu montażowego: ok. 4 mm / 0,2 cala
• Głębokość gwintowanego otworu montażowego: ok. 7,5 mm / 0,3 cala
• Odporność na obciążenie poziome: 29,4 N
• Ruchomy skok: ± 20 mm
• Minimalna skala: 0,01 mm
• Prostoliniowość: 0,03 mm
• Zakres zastosowania: sprzęt optyczny, urządzenia pomiarowe, sprzęt do produkcji półprzewodników, maszyny testujące, mikroskopy, sprzęt fotograficzny, maszyny manipulacyjne, maszyny przetwarzające, maszyny drukarskie i inne.
• Rozmiar: ok. 50 mm / 2 cale
• 40 mm / 1,6 cala
• 30 mm / 1,2 cala
• 12,5 mm / 0,5 cala
• 7,5 mm / 0,3 cala
• 5 mm / 0,2 cala
• 14,9 mm / 0,6 cala
• 34 mm / 1,3 cala
• 30 mm / 1,2 cala
• 27,8 mm / 1,1 cala
• 12,3 mm / 0,5 cala
• 6 mm / 0,2 cala
• 21,5 mm / 0,8 cala
• Średnica: ok. 10 mm / 0,4 cala
• 15 mm / 0,6 cala

Lista pakietów:

• 1 x przesuwna scena
