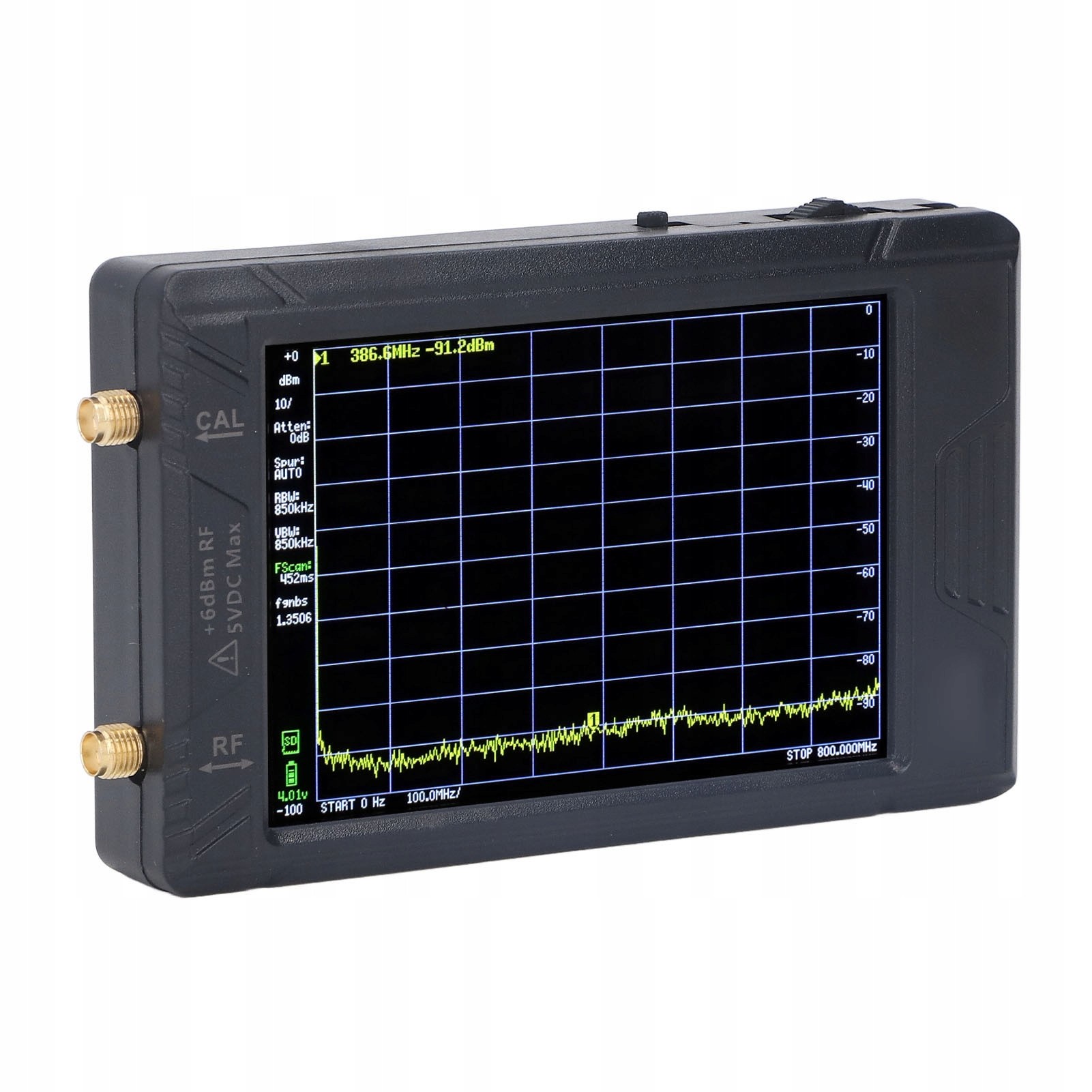

Rozlíšenie frekvenčnej analyzátora

Funkcja:

1. Generator sygnału: Wyjście sinusoidalne od 0,1 do 800 MHz lub wyjście prostokątne lub dwutonowe, gdy nie jest używane jako analizator widma, do 5,3 GHz.

2. Przełączanie rozdzielczości: Filtr pasmowy z przełączaną rozdzielczością dla dwóch zakresów pomiędzy 200Hz a 850kHz.

3. Połączenie z komputerem: Podłącz do komputera przez USB, a analizator stanie się kontrolowanym przez komputer analizatorem widma lub generatorem sygnału.

4. Generator sygnału kalibracji: Jest wbudowany generator sygnału kalibracji, używany do automatycznego autotestu i kalibracji (niskiego) wejścia.

5. 0dB do 31dB: Wejściowy tłumik krokowy, od 0dB do 31dB (nie używany z LNA). Wbudowany 20dB, opcjonalne LNA. Kolorowy wyświetlacz wyświetla 450 punktów skanowania, obejmujących cały zakres częstotliwości.

6. Przenośny: ma niewielkie rozmiary i jest lekki, przenośny przez 2 godziny, dzięki czemu możesz zabrać ten analizator ze sobą, aby pomóc w pracy.

Specyfikacja:

• Typ artykułu: analizator częstotliwości widma
• Materiał: ABS
• Rozmiar wyświetlacza: 4-calowy TFT LCD (480 x 320)
• Maksymalna niska częstotliwość wejściowa: od 100 kHz do 5,3 GHz
• Filtr rozdzielczości 1, 3, 10 kroków: od 200 Hz do 850 kHz
• Maksymalna częstotliwość wyjściowa: fala sinusoidalna do 800 MHz, fala prostokątna do 4,4 GHz
• Poziom wyjściowy: -104dBm do -16dBm
• Tryb Super: Kalibracja poziomu do 5,3 GHz
• Liczba punktów wyświetlanych na skan: maksymalnie 450
• Dostępny czas od 0 do 350 MHz: 165 ms
• Najkrótszy czas rozpiętości 0: 17 ms
• DANLat100MHz: - 153 dBm/Hz (LNA wyłączone), - 169 dBm/Hz (LNA włączone)
• Degradacja DANL w supermode: 10 dB powyżej 2,5 GHz, 25 dB powyżej 5,3 GHz
• Szum fazowy przy przesunięciu 10kHz: - 92dBc/Hz
• Szum fazowy przy przesunięciu 100kHz: - 110dBc/Hz
• Wejściowy poziom kompresji 1 dB: +0,5 dBm (LNA wyłączone)/-26,5 dBm (LNA włączone)
• IIP3 Bez LNA: +18 dBm (interwał co najmniej 2 MHz)/OdBm (interwał 500 Hz)
• IIP3 Z LNA: - 8dBm (odstęp co najmniej 2MHz)
• Stabilność częstotliwości: mniej niż 1 ppm (-10 ℃ do +55 ℃)
• Gniazdo karty pamięci: Karta pamięci Micro
• Wyjście audio: wtyczka słuchawkowa 3,5 mm
• Aktywacja trybu aktualizacji FW: Przed uruchomieniem naciśnij przycisk impulsowy
• Maksymalny pobór prądu: 330mA
• Maksymalny prąd ładowania: 1300mA
• Bateria: bateria litowo-polimerowa 3,7 V 3000 mAh x 1 [dostarczana z wbudowaną baterią]
• Złącze RF: żeńskie SMA
• Interfejs komunikacyjny: USB CDC (typ C), UART TTL (złącze 2,54 mm)

Lista pakietów:

• 1 x analizator częstotliwości widma
• 2 x kabel połączeniowy
• 1 antena
• 1 złącze
• 1 x smycz
• 1 kabel USB
