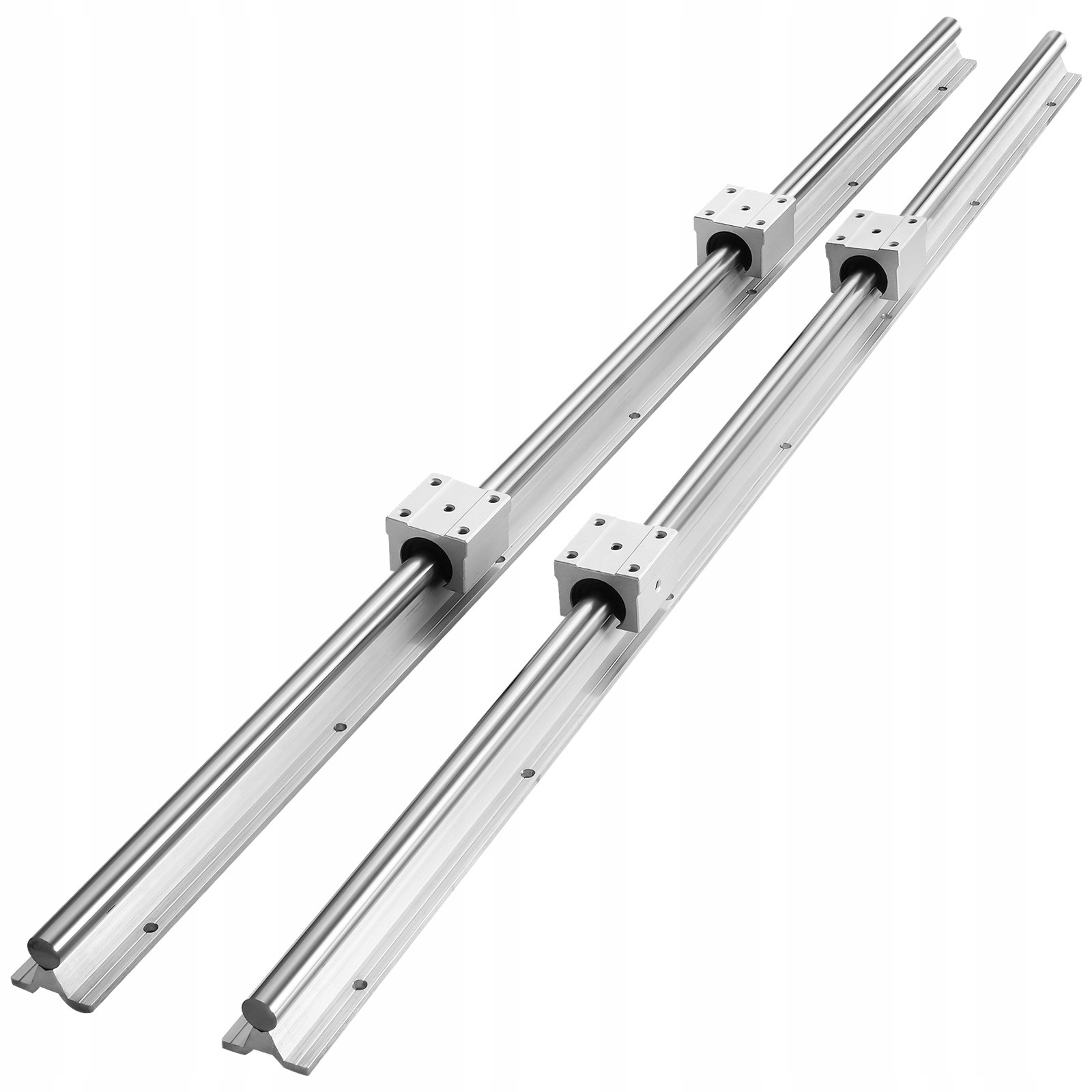

Regulátor - Vevor lineárne zábradlie 2 ks SBR20-800 mm 4 zipsy

Liniowa szyna prowadząca SBR

Wysoka dokładność, odporność na zużycie i niski poziom hałasu

Wysokiej jakości prowadnica liniowa SBR firmy VEVOR zawiera 2 szyny prowadzące i 4 bloki ślizgowe. Wytrzymałe aluminiowe szyny mają precyzyjną średnicę i rozstaw otworów, podczas gdy bloki ślizgowe SBR wykorzystują łożyska kulkowe zapewniające płynny i niezakłócony ruch. Dostępne są różne specyfikacje, aby spełnić wymagania.

Zestawy prowadnic liniowych SBR

Trwałe i stabilne

Niski poziom hałasu podczas przesuwania

Wysoka precyzja

Specyfikacja

Numer artykułu: SBR20-C 800L

Model bloku przesuwnego: SBR20UU

Długość szyny: 31,5 cala / 800 mm

Średnica wału: Ø20 mm

Obciążenie dynamiczne (na blok): 882 N

Obciążenie statyczne (na blok): 1370 N

Materiał: stal wysokowęglowa i aluminium

Rozstaw otworów montażowych A: 1,4 cala / 35 mm

Rozstaw otworów montażowych B: 1,4 cala / 35 mm

Wymiary bloku przesuwnego: 2 x 1,9 x 1,5 cala / 50 x 48 x 39 mm

Wymiary produktu: 31,5 x 3,1 x 1,4 cala / 800 x 90 x 36,3 mm

Waga netto: 14,1 funta / 6,4 kg

Łatwe zarządzanie ciśnieniem

Łożysko liniowe ma całkowicie metalową konstrukcję, a blok ślizgowy jest mocno zablokowany na wale liniowym, który ma wysoką nośność.

Płynne przesuwanie

Aluminiowy blok ślizgowy SBR i wbudowane łożyska kulkowe przesuwają się płynnie i łatwiej, zapewniając długotrwałą stabilną pracę.

Większa dokładność

Prowadnice liniowe mają standardowy rozstaw otworów, średnicę otworu i średnicę wału, co pozwala na bardziej precyzyjny montaż urządzeń.

Szeroki zakres zastosowań

Zestaw prowadnic liniowych jest szeroko stosowany w urządzeniach automatyki o dużym obciążeniu i projektach sprzętu do samodzielnego montażu. Przykładem mogą być grawerki CNC, tokarki itp.

Wysoka odporność na korozję

Powierzchnia wałka prowadnicy liniowej jest chromowana, co nie ma wpływu na wilgotne środowisko, a jednocześnie ma dobrą odporność na ciepło.

Uproszczona instalacja

Prowadnice liniowe są dostarczane zmontowane z wałem, łożyskiem i blokami ślizgowymi i mają otwory na śruby montażowe zarówno w blokach, jak i w podstawie wspornika prowadnicy, co zapewnia wygodną instalację i połączenie. Uszczelnienie łożyska ślizgowego można regulować za pomocą otworu na śrubę z boku bloku.

Zawartość opakowania

2 x Prowadnice liniowe SBR20

4 x Bloki ślizgowe SBR20UU

Cechy i szczegóły

Zestaw prowadnic liniowych SBR: zestaw prowadnic liniowych zawiera 2 prowadnice SBR20 o długości 800 mm i 4 bloki ślizgowe SBR20UU. Obciążenie dynamiczne na blok: 882 N, obciążenie statyczne na blok: 1370 N.

Trwałość i stabilność: prowadnica liniowa wykonana jest ze stali węglowej i aluminium z chromowaną powierzchnią zapewniającą odporność na rdzę i długą żywotność. 4 zintegrowane aluminiowe bloki ślizgowe i łożyska kulkowe zapewniają płynne i niezakłócone przesuwanie.

Płynna praca: aluminiowe bloki ślizgowe SBR i wałek liniowy ze stali węglowej są idealnie dopasowane. Zintegrowane łożysko kulkowe zapewnia ruch o niskim współczynniku tarcia, jest płynne i nie przechyla się, umożliwiając kontrolę oszczędzającą pracę.

Wysoka precyzja: precyzyjne wymiary i prostoliniowość okrągłego wałka zapewniają wysoką precyzję, powtarzalność i stabilność ruchu. Wytrzymała aluminiowa podstawa i blok przesuwny mają dokładne otwory montażowe, dzięki czemu użytkownicy mogą łatwo wykonać niezawodną instalację i podłączenie.

Szerokie zastosowanie: zestaw prowadnic liniowych SBR jest wszechstronny i nadaje się do wszystkich typów urządzeń automatyki o dużym obciążeniu i projektów DIY, takich jak frezarki górnowrzecionowe / tokarki, drukarki 3D, grawerki laserowe, maszyny CNC, płyty sterujące itp.
