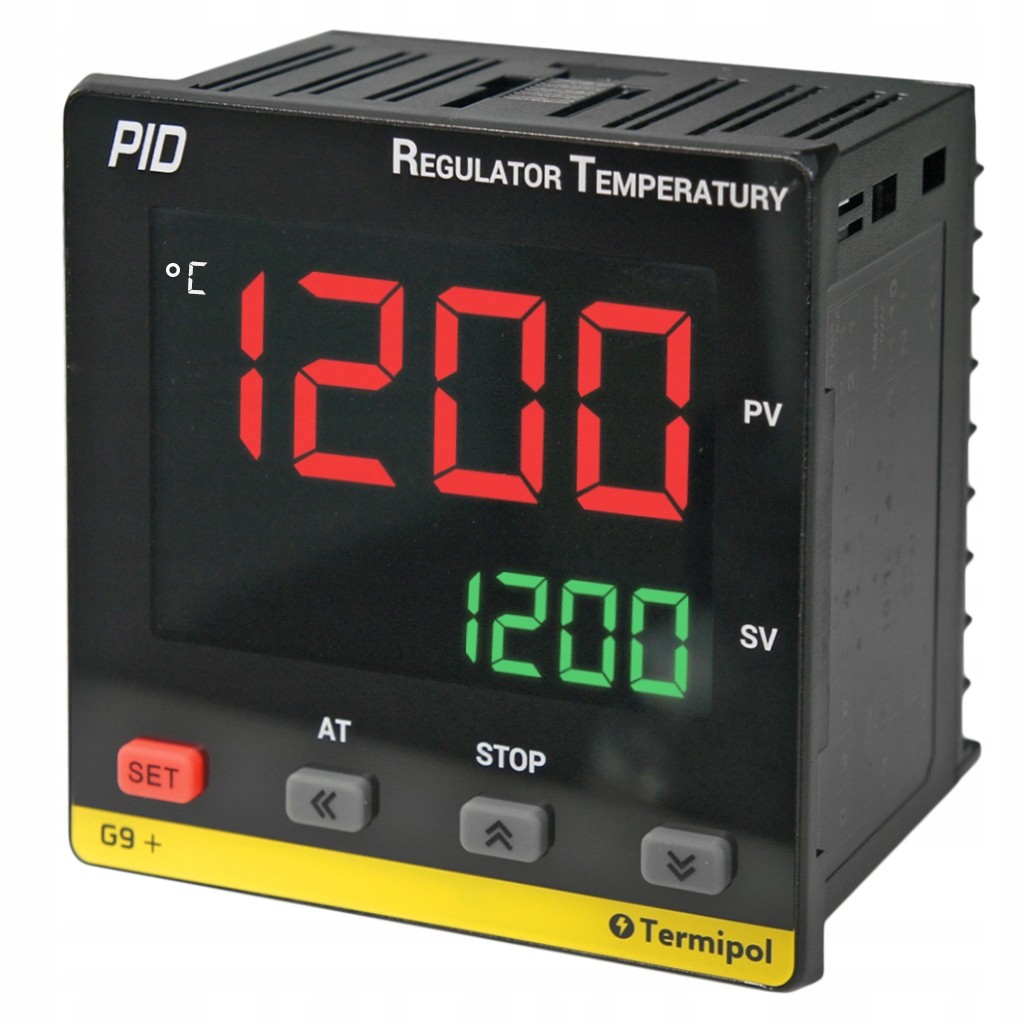

Regulator temperatury PID Termipol G9

Przemysłowy regulator temperatury ze sterowaniem PID lub ON-OFF. Wymiar 96x96mm, wyjście sterujące napięciowe SSR i przekaźnikowe 3A.

Profesjonalny, przemysłowy, elektroniczny regulator temperatury PID z funkcją autodostrajania. Cechą charakterystyczną jest duża dokładność pomiarowa. Dodatkowym atutem jest możliwość obsługi zarówno przekaźnika SSR oraz normalnego stycznika.

Przeznaczone do współpracy z wtryskarkami, wytłaczarkami, tunelami grzewczymi, komorami grzewczymi, stacjami lutowniczymi, maszynami pakującymi, zgrzewarkami itp. jak również urządzeniami chłodzącymi. Współpracuje czujnikami temperatury i termoparami -

• (RTD) rezystancyjne: PT100, JPT100, CU50, CU100
• (TC) termopary: J,K,E,S,T,B,R,N
• (Sygnał) 0~50mV, 0~400Ω

Dane techniczne

• Zasilanie: 185-230V AC
• Regulacja: PID, ON/OFF
• Dokładność regulacji (histereza): 1~1000
• Wyjście sterujące: Przekaźnikowe lub Napięciowe
• Maksymalne obciążenie wyjścia sterującego: 3A
• Zakres pomiaru: 0~1999°C
• Wyświetlacz: PV temperatura aktualna, SV temperatura zadana
• Tryb pracy: Grzanie lub Chłodzenie
• Rozdzielczość wskazań: 0,1°C
• Wyjście alarmowe: AL1 przekaźnikowe (3A), AL2 przekaźnikowe (3A)
• Obsługa czujników: (RTD) rezystancyjne: PT100, JPT100, CU50, CU100 (TC) termopary: J,K,E,S,T,B,R,N (Sygnał) 0~50mV, 0~400Ω
• Wymiary panelu przedniego: 48x96mm
• Montaż: W tablicy lub obudowie hermetycznej, naściennej
• Stopień ochrony: IP 65

Regulatory serii G są przeznaczone do montażu w szafach sterowniczych lub tablicach rozdzielczych. Do zamocowania regulatora w szafie należy wykorzystać zawarte w komplecie elementy montażowe. Nowoczesne rozwiązanie regulacji temperatury w tych maszynach - to podstawowy parametr prawidłowego procesu produkcji.

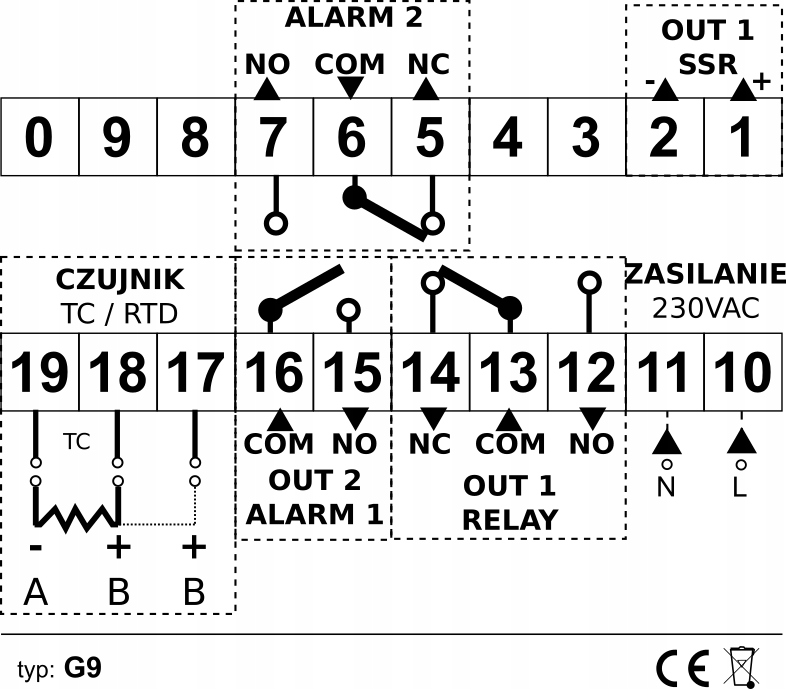

Schemat podłączenia

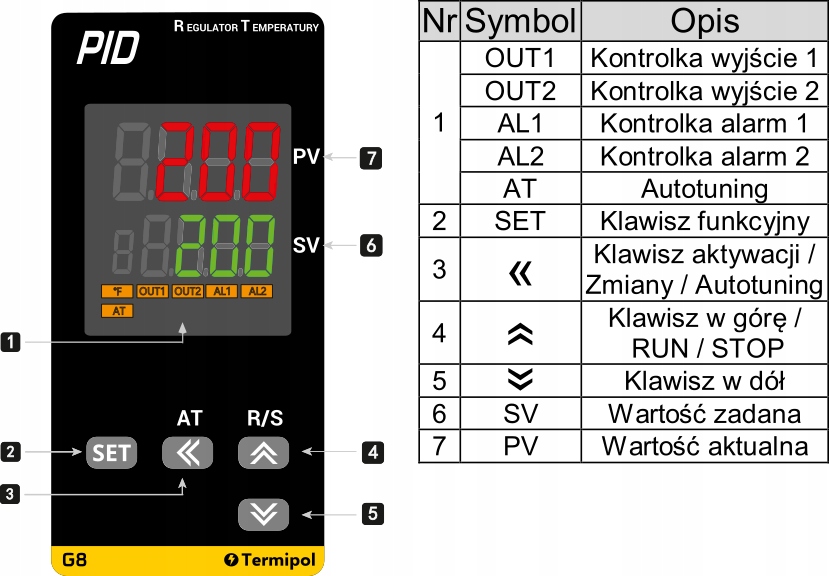

Wymiary i opis panelu

Co to jest PID?

PID jest to wewnętrzny algorytm zapisany w pamięci urządzenia sterującego. Można go traktować jako dodatkową funkcję, która poprawia sterowanie i kontrole ponieważ dostosowuje się do systemu w którym jest zamontowany. Bez automatycznych regulatorów wszystkie zadania regulacji, człowiek musiałyby wykonywane ręcznie!

Regulacja PID służy do dokładnej regulacji temperatury bez zadania histerezy (odchyłki). Sterowanie odbywa się tu poprzez impulsowe uruchamianie wyjścia sterującego, w tym przypadku warto zastosować przekaźniki półprzewodnikowe SSR (ang. Solid State Relay), które nie są wrażliwe na częste załączanie.
