Regulátor - Teplota termostat W3001 1500W 230V
- Kompletné špecifikácie
- Hodnotenie 0
- Komentáre 0
Regulátor - Teplota termostat W3001 1500W 230V3-7 dní14,75 €11,99 € bez DPH
APR0000107

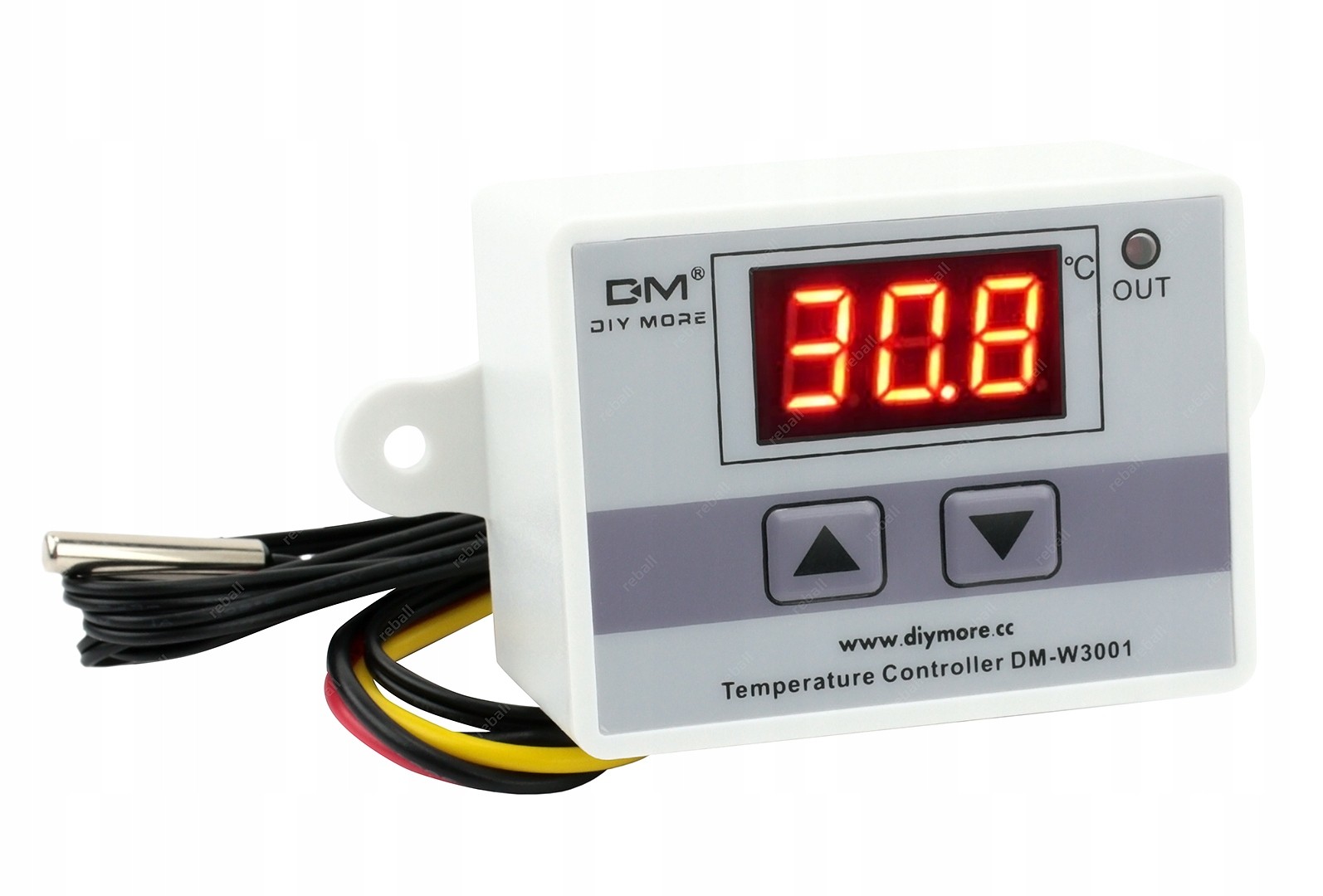

TERMOSTAT REGULATOR TEMPERATURY DM-W3001 1500W 230VAC
Z CZUJNIKIEM TEMPERATURY NTC10K - POMIAR W ZAKRESIE -50°C do 110°C
Termostat, regulator temperatury DM-W3001 może być zamontowany na dowolnej powierzchni np. ścianie, obudowie.
Sterownik może realizować funkcję:
- grzania (T1
- chłodzenia (T1>T2)
w zakresie od -50°C do 110°C.
Zadaniem regulatora jest utrzymanie temperatury na poziomie zadanej wartości poprzez badanie jej czujnikiem temperatury NTC10K który znajduje się w zestawie.
Urządzenie można wykorzystać w wielu aplikacjach, w których zachodzi potrzeba kontrolowania i regulacji temperatury np.:
- pompy C.O.
- pompy cyrkulacyjne
- grzejniki
- maty grzewcze
- grzałki
- akwarium
- grzejniki itp.
Ustawienie i obsługa regulatora:
Temperatura "T1" - przytrzymaj przycisk "góra" przez 2 sekundy. Wyświetlacz zacznie migać, ustaw za pomocą przycisków zadaną temperaturę.
Temperatura "T2" - Przytrzymaj przycisk "dół" przez 2 sekundy. Wyświetlacz zacznie migać, ustaw za pomocą przycisków zadaną temperaturę.
Automatyczny powrót i zapisanie ustawionej temperatury nastąpi po bezczynności przez 3 sek.
Tryb grzania (T1
Tryb chłodzenia (T1>T2) - przekaźnik włącza się osiągając temperaturę T1, a wyłącza gdy spadnie do temperatury T2.
Gdy wyjście regulatora jest aktywne, zapalona jest dioda (OUT).
Regulator zasilany jest napięciem 230VAC i na jego wyjściu także pojawia się napięcie 230V AC.
Po wyłączeniu zasilania regulator pamięta ustawione parametry!
Parametry regulator DM-W3001:
- Model: DM-W3001/XH-3001
- Zasilanie: AC 110-230V
- Obciążalność wyjścia: max. 1500W
- Zakres pomiaru temperatury: -50 - 110°C
- Czujnik temp.: wodoodporny NTC10K o dług. ok 1m
- Średnica czujnika: 4mm
- Długość tulejki czujnika: 20mm
- Długość pozostałych przewodów: 10cm
- Dokładność pomiaru: 0,5% lub +/- 3°C
- Dokładność wskazań: 0,1°C (do 99,9°C) i 1°C (powyżej 100°C)
- Wyświetlacz: czerwony LED 3 cyfrowy
- Częstotliwość odświeżania: 0,5 sek.
- Temperatura pracy: 0–50°C
- Wymiar zewnętrzny: 60x45x31mm
Szybkie podłączenie regulatora DM-W3001:
- para (czerwony, czarny) - wejście - zasilanie AC110-230V
- para (żółty, czarny) - wyjście - napięcie wyjściowe AC110-230V dla odbiornika
UWAGA: Czarny przewód zasilający i czarny przewód wyjściowy są połączone ze sobą wewnątrz sterownika i posiadają ten sam potencjał.
Nie pozostawiać niezabezpieczonych przewodów sterownika po podłączeniu do zasilania!
Szczegółowe informacje techniczne i ustawienia dostarczamy w polskiej instrukcji obsługi.
