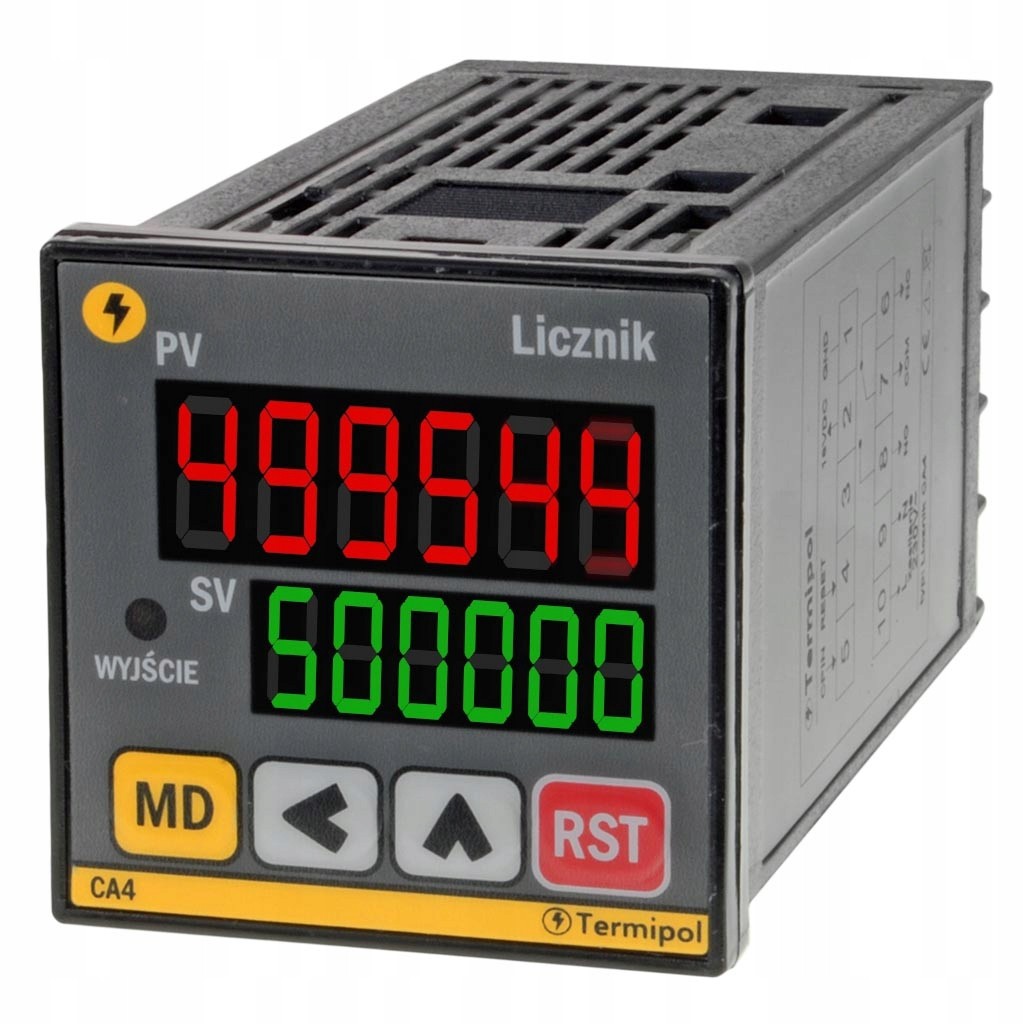

Licznik impulsów CA4

Cyfrowy licznik impulsów ogólnego stosowania. Posiada jedno wyście przekaźnikowe (3A), funkcję preskalera (dzielnika) i dwa wyświetlacze (PV i SV). Idealnie sprawdza się w zastosowaniach zliczania elementów przy pomocy czujników indukcyjnych, optycznych, magnetycznych lub pojemnościowych. Licznik sprawdzi się także w pomiarach długości elementów które wymagają współpracy z enkoderem oraz w innych aplikacjach. Wygodne klawisze i prosta obsługa gwarantują efektywną i bezawaryjną prace urządzenia. Zaprojektowano w Polsce.

Dane techniczne:

• Zasilanie: 230V AC +/- 10%
• Prędkość zliczania: 1kHz
• Wyjście sterujące: Jedno przekaźnikowe 3A (NO / NC)
• Wbudowane źródło zasilania: 18V DC
• Prędkość zliczania: Do 1kHz
• Zakres: 0.01 – 999999
• Skalowanie: 0.01 – 9999.99
• Wymiary: 48mm X 48mm X 100 mm
• Wyświetlacz: 6 pozycyjny wartość aktualna PV (czerwony 10mm) i wartość zadana SV (zielony 7mm)
• Dodatkowe informacje: Pomiar długości ciecia, ilości produktów, dostosowanie długości wysterowania wyjść sterujących

Panel:

Wymiary:

Schemat podłączenia:

Przykład zastosowania

Licznik impulsów CA4 + czujnik przepływu CP

Zestaw umożliwia pomiar objętości płynu.

Przykład: napełnianie zbiorników po 1,5 l płynu każdy zbiornik.

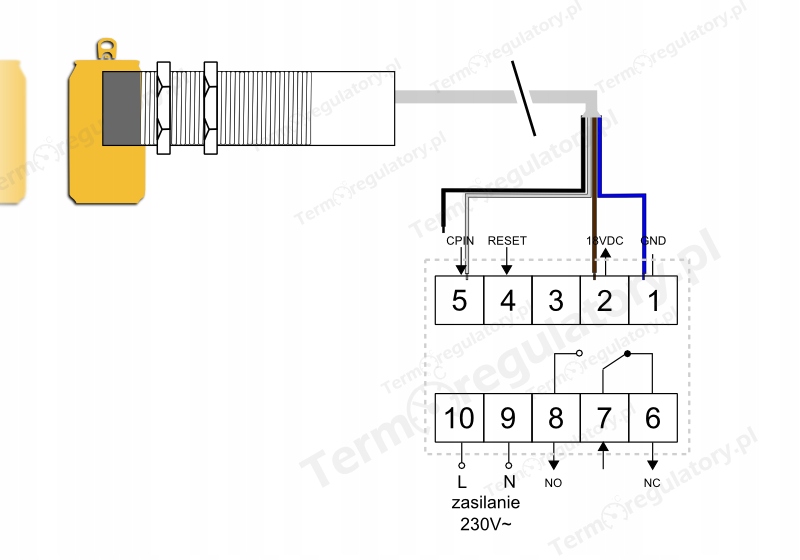

Licznik impulsów CA4 + czujnik indukcyjny

Zestaw umożliwia pomiar ilości elementów.

Przykład: liczenie elementów metalowych na linii produkcyjnej.

Tryb pracy

Licznik impulsów CA4 posiada do wyboru 4 tryby pracy. Impulsy zliczane są według programu ustawionego przez użytkownika. Po osiągnięciu wartości zadanej licznik CA4 wykona akcję skonfigurowaną według potrzeb użytkownika.

Tryb pracy R

Po osiągnięciu wartości zadanej zliczanie Stop, wyjście uruchomione na czas Time (0.001 - 99.999 ms).

Tryb pracy C

Po osiągnięciu wartości zadanej zliczanie zresetowane, wyjście uruchomione na czas Time (0.001 - 99.999 ms).

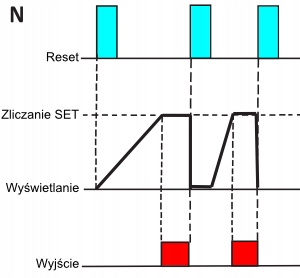

Tryb pracy N

Po osiągnięciu wartości  zadanej zliczanie Stop, wyjście pozostaje uruchomione do sygnału RESET.

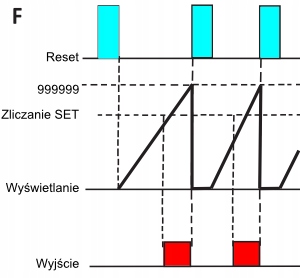

Tryb pracy F

Po osiągnięciu wartości zadanej licznik kontynuuje zliczanie, wyjście pozostaje uruchomione do sygnału RESET.

Zestaw zawiera

• Licznik CA4
• Uchwyty montażowe
• Instrukcja obsługi
