Regulátor - Regulátor otáčok motora 400W, 220VAC

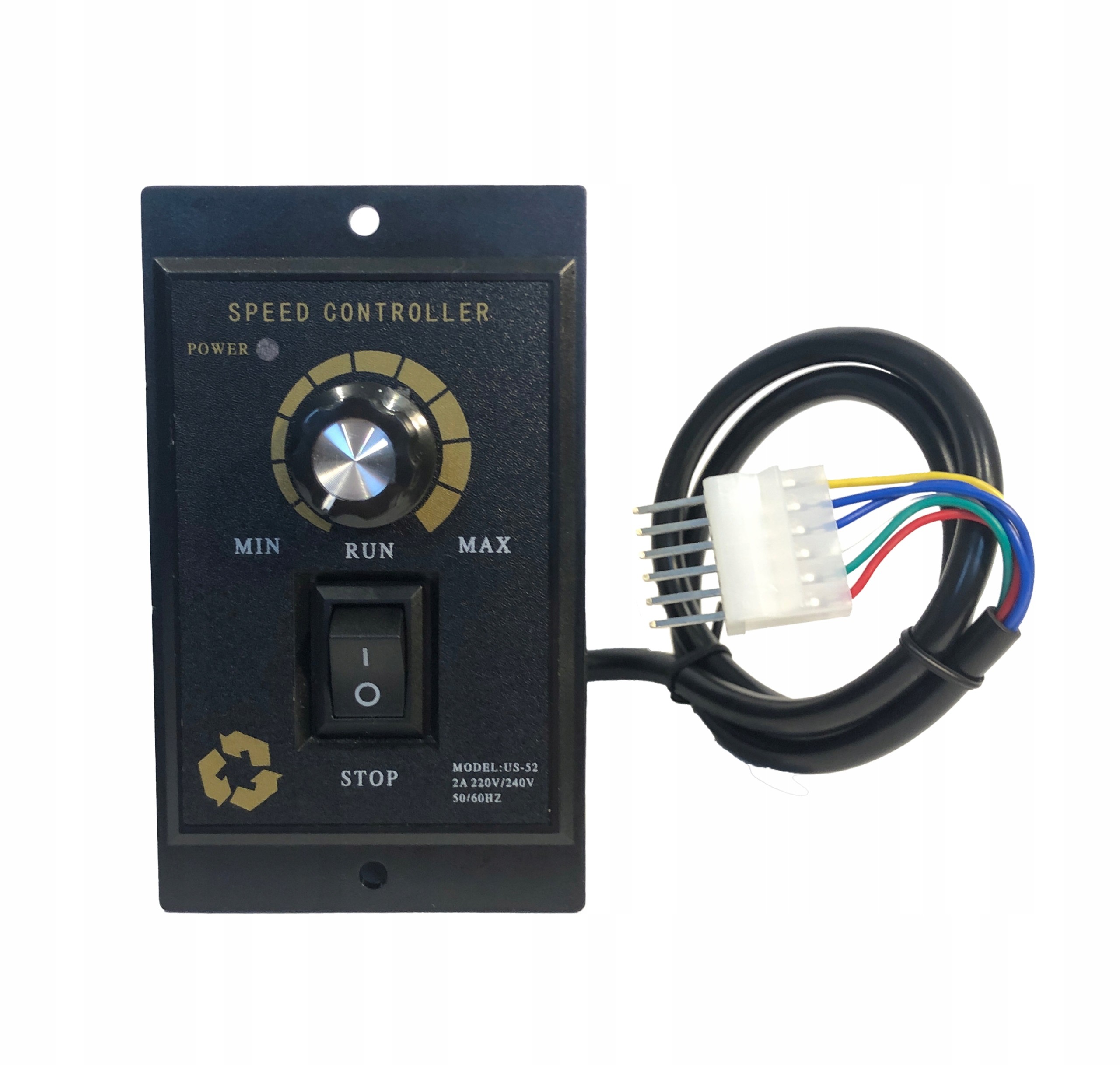

US-52 Regulator prędkości obrotowej silnika

Specyfikacja:

• Model: US-52
• Moc: 400 W
• Zasilanie robocze: AC 220 V 50/60 HZ
• Używać w otoczeniu: -10 ~ + 50 ℃.
• Względna wilgotność powietrza: <90%.
• Zakres prędkości: 90-1400 obr./min, 50 Hz, 90-1700 obr./min, 60 Hz.

Sposób montażu i użytkowania:

Wyłącz zasilanie, podłącz je zgodnie z harmonogramem przełączania i upewnij się, że połączenie jest poprawne. Nie należy zmieniać ich dowolnie.

Przed użyciem należy ustawić zewnętrzny regulator prędkości obrotowej na "0", aby uniknąć przejściowego wysokiego prądu i uszkodzenia kontrolera.

Ten produkt jest sterowany przez napięcie sprzężenia zwrotnego, a przewód sterujący jest podzielony na dwa przewody: "niebieski" i "żółty".

Jeśli regulator jest podłączony do silnika i stwierdzi, że moment obrotowy lub prędkość obrotowa nie spełniają wymagań, US-52 ustawia potencjometr trymera bocznego (ustawienie prędkości obrotowej).

Aby zmienić kierunek pracy silnika, wystarczy wymienić Jumper "CCW" i "CW" na okablowaniu z tyłu sterownika.

* Jeśli zmienisz kierunek pracy, należy wymienić silnik po całkowitym przestaniu działania.

1) Wybierz zwarcie COM i CW, a następnie silnik obraca się zgodnie z ruchem wskazówek zegara;

2) Wybierz COM i CCW jako zwarcie, a następnie silnik obraca się w kierunku przeciwnym do ruchu wskazówek zegara.

Przełącznik działania steruje tylko silnikiem do uruchamiania lub zatrzymywania i nie używa zasilania do przerwy. Jeśli urządzenie nie jest używane przez dłuższy czas, wyłącz urządzenie.
