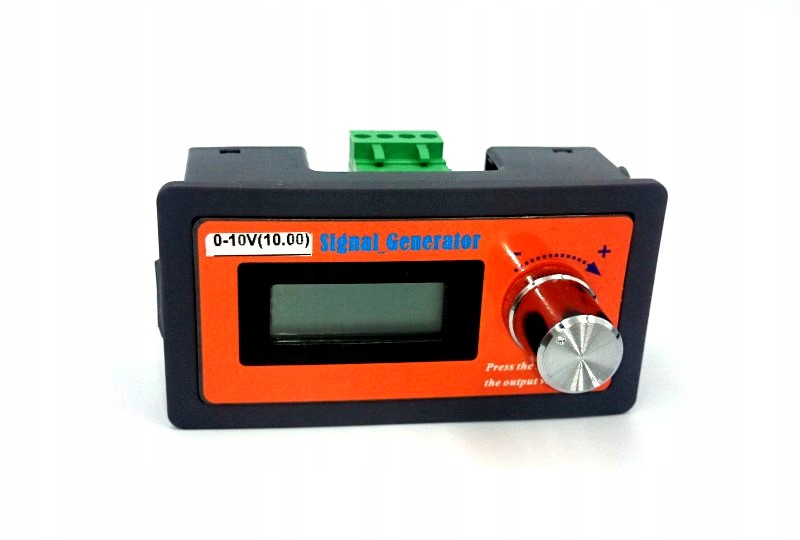

Precyzyjny zadajnik / nastawnik + generator sygnału napięciowego 0-10V. Programowalne funkcje za pomocą obrotowego pokrętła z wbudowanym przyciskiem.

Przeznaczony do zabudowy panelowej, ale z powodzeniem można stosować w domowych pracowniach elektronicznych jako urządzenie przenośne / podręczne.

Podstawowe parametry techniczne:

• napięcie zasilające: 7 ... 28 VDC (musi być minimum 2V większe niż maksymalne napięcie wyjściowe nastawione na zadajniku / generatorze), masa zasilania i sygnału generowanego są połączone wewnątrz generatora (wspólna masa)
• prąd wyjściowy max 21,00 mA
• rezystancja obciążenia: minimum 480 Ohm lub wyższa
• rozdzielczość nastawy: 0,01V
• dokładność: +/- 0,02V
• wymiary (front) : 79.5mm x 42mm
• wymiary (tył) : 72.5mm x 39.5mm
• wymiary otwory montażowego: 77mm x 40mm
• masa około: 0,1kg
• certyfikat CE LVD i EMC

Dobre zaciski pod mały śrubokręt płaski lub krzyżakowy, spokojnie wchodzą tulejki zaciskowe dla przekrojów max 1mm2.

Pokrętło z wyraźnym przeskokiem w trakcie obracania.

Przycisk o skoku około 0,5mm zintegrowany z pokrętłem. Za pomocą przyciśnięcia pokrętła nastawiamy funkcje urządzenia. Przykładowo zmieniamy krok nastawy napięcia (dokładnie / zgrubnie), zapamiętujemy wartość napięcia wyjściowego jaka ma być odtworzona zawsze po ponownym podaniu napięcia zasilającego.

Dwa tryby pracy:

1. Zadajnik napięcia z wartością ustawianą pokrętłem i zapamiętywaną poprzez krótkie naciśnięcie pokrętła nastawy. Po zapamiętaniu nastawy (poprzez naciśnięcie przycisku) - po ponownym podaniu napięcia zasilającego odtwarzana jest wartość zapamiętana.
2. Generator napięcia o zadanym przebiegu (aproksymacja odcinkami liniowymi). Pięć gotowych programów (przebiegi piłokształtne) i pięć do samodzielnego ustawiania w każdym po 10 odcinków czasu z zadawaniem: czasu narostu / opadania i wartości startowej i końcowej napięcia).

Wejście w tryb generatora przebiegów:

1) Na około 5s wcisnąć i przytrzymać przycisk pokrętła.

2) Na wyświetlaczu pokaże się napis FUN0.

3) Pokrętłem wybrać numer funkcji (dostępne nastawy FUN0, FUN1, ... FUN9) i krótko potwierdzić przyciskiem. Funkcja FUN0 oznacza tryb ręczny pracy urządzenia.

4) Po wybraniu numery funkcji - mamy do ustawienia: czas t1, ...., t9, punkt startowy prostej napięcia (A1, ..., A9) i punkt końcowy prostej napięcia (B1, ..., B9).

5) Przykładowo po wybraniu FUN1 -> potwierdzamy krótkim przyciśnięciem -> wchodzimy do nastawy t1 i ustawiamy pokrętłem wartość w zakresie 1 - 99[s] -> potwierdzamy krótkim przyciśnięciem -> wchodzimy w nastawę wartości startowej (A1) napięcia w zakresie 0 ... 10V -> potwierdzamy krótkim przyciśnięciem -> wchodzimy w nastawę wartości końcowej (B1) napięcia w zakresie 0 ... 10V -> potwierdzamy krótkim przyciśnięciem -> generator funkcji nr 1 (z jednym odcinkiem prostoliniowym powtarzanym w kółko) rozpoczyna pracę.

5) Pozostałe funkcje to przebiegi o ilości odcinków prostoliniowych odpowiadających numerowi funkcji - przykładowo FUN1 to jedna prosta o nastawialnym czasie narostu / opadania (t1) i nastawialnych: wartości startowej (A1) napięcia i wartości końcowej (B1) napięcia, po zakończeniu w czasie t1 przebiegu napięcia wyjściowego od wartości A1 do B1 program rozpocznie się od początku (praca w pętli). Dalej przykładowo FUN2 można zdefiniować jako przebieg trójkatny - narost w czasie t1 napięcia od wartości A1 do B1 a następnie opadanie napięcia w czasie t2 od wartości A2 do B2. Analogicznie ustawiamy FUN3, ..., FUN9.

6) Wyższe numery funkcji oznaczają bardziej skomplikowane i dłuższe przebiegi prostoliniowe.

6) W trybie generatora przebiegów - po ponownym podaniu napięcia zasilającego rozpoczyna się od początku (od punktu A1) generacja przebiegu funkcji wybranej ostatnio.

Po kilku próbach z urządzeniem - jego działanie jest zupełnie jasne i intuicyjne.

Bardzo przydatna funkcja przy wszelkiego rodzaju stanowiskach testowych produktów gdzie wymagana jest kontrola prawidłowości pracy przy zmiennym zadaniu sygnałem napięciowym o zaprogramowanym kształcie przebiegu.

Czytelny wyświetlacz - intuicyjna obsługa.

Niezawodne i niedrogie urządzenie o świetnym stosunku jakości do ceny.

Przykładowe zastosowanie: zadajniki napięciowe do zabudowy panelowej we wszelkiego rodzaju urządzeniach przemysłowych, generatory napięcia we wszelkiego rodzaju urządzeniach i laboratoriach, generatory przebiegów napięciowych na stanowiskach testowych itd.

Na wszelkie zapytania techniczne chętnie odpowiadamy. Zapewniamy wsparcie techniczne przy doborze elementów jak i doradztwo podczas montażu / parametryzacji / eksploatacji.
