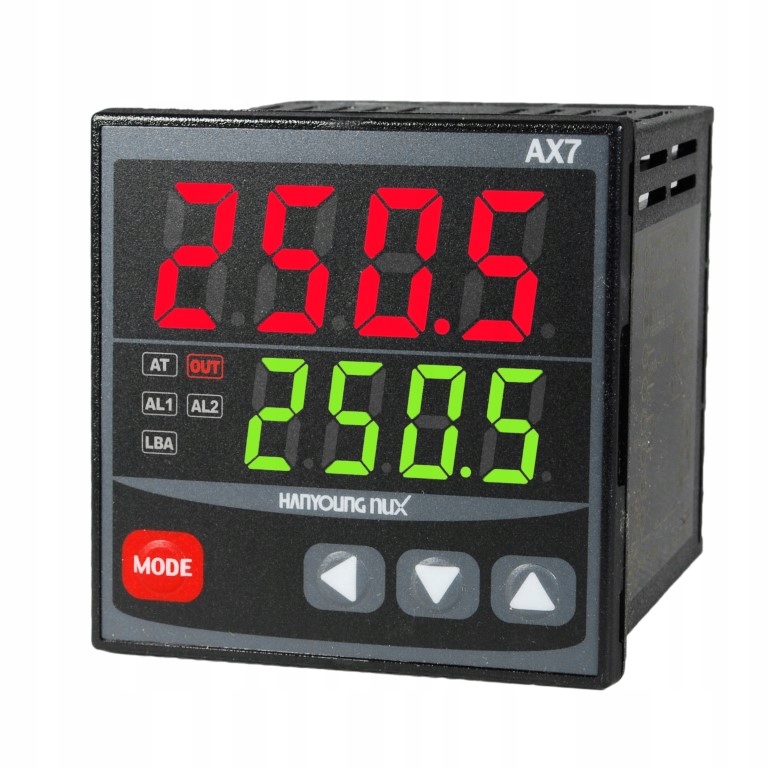

Regulator temperatury PID Hynux AX7

Wymiar 72x72mm. Precyzyjny sterownik dla wymagających użytkowników.Cechą charakterystyczną jest duża dokładność pomiarowa.

Dodatkowym atutem jest możliwość obsługi zarówno przekaźnika SSR oraz normalnego stycznika.

Dane techniczne

• Zasilanie: 185-230V AC
• Regulacja: PID, ON/OFF
• Dokładność regulacji (histereza): 0,1~10°C
• Wyjście sterujące: Prezkaźnikowe, Napięciowe, Prądowe
• Maksymalne obciążenie wyjścia sterującego: 3A
• Zakres pomiaru: 0~1999°C
• Wyświetlacz: PV temperatura aktualna, SV temperatura zadana
• Tryb pracy: Grzanie lub Chłodzenie
• Rozdzielczość wskazań: 0,1°C
• Wyjście alarmowe: AL1 przekaźnikowe (3A), AL2 przekaźnikowe (3A)
• Obsługa czujników: (RTD) Rezystancyjne PT100, KPT100 / (TC) Termopara J,K,E,S,T,B,N,U,W,PLII
• Wymiary panelu przedniego: 72x72
• Montaż: W tablicy lub obudowie hermetycznej, naściennej

Schemat podłączenia - regulator temperatury AX9

Wymiary (Wysokość x Szerokość x Głębokość): 72 mm x 72 mm x 63mm

Alarmy

Sterowniki serii AX obsługują dwa niezależne alarmy AL1/AL2 które można przypisać do wyjść przekaźnikowych RLY1/RLY2.W przypadku nie przypisania alarmu do wyjścia przekaźnikowe nie będzie możliwe ustawień dla tego alarmu.

Funkcja podtrzymania alarmy ( standby)

W przypadku użycia funkcji standby zapobiega się wysterowaniu wyjścia alarmowego (ON) ustawionego w trybie LOW w czasie od włączenia regulator aż po osiągniecie temperatury zadanej.

Blokada alarmu w funkcji LOCK

W przypadku wybrania opcji output LOCK dla Alarmu nie jest on skasowany nawet w przypadku ustąpienia warunków granicznych tego alarmu. W celu skasowania alarmu z opcją LOCK należy przytrzymać klawisz „strzałka w góre „ przez 2s. Przykład: Jeżeli ustawimy temperaturę 100 C dla AL1 oraz ustawimy opcje „alarm 1 output LOCK - ON” to po przekroczeniu tej wartości wysteruje się AL1 który będzie podtrzymany pomimo spadku temperatury np. do 75 °C.

LBA : (Loop break Alarm)

Po osiągnięciu 0% lub 100% wartości zadanej w trybie PID rozpoczyna się pomiar czasu. Dodatkowo dzięki tej funkcji możliwe jest detekcja awarii grzałki lub czujnika po przez monitorowanie szybkości zmian wartości mierzonej w okresie ustawianym w parametrze Loop Break Alarm Time. Dodatkowo możliwe jest ustawienie strefy nieczułości dla alarmu LBA (Loop break alarm dead zone).

1. Jeżeli osiągnięto 100 % wartości zadanej w trybie PID ,oraz temperatura wzrośnie powyżej wartości zadeklarowanej w parametrze ”Loop Break Alarm Temperature” w czasie określonym przez parametr ”Loop Break Alarm Time” to nastąpi wysterowanie alarmu LBA

2. Jeżeli osiągnięto 0 % wartości zadanej w trybie PID ,oraz temperatura spadnie poniżej wartości zadeklarowanej w parametrze ”Loop Break Alarm Temperaturę” w czasie określonym przez parametr ”Loop Break Alarm Time” to nastąpi wysterowanie alarmu LBA

Phase Control

Cykl sterowania jest sprzężony z częstotliwością napięcia zasilającego. Dla tego trybu pracy zalecane jest stosowanie przekaźników SSR typu RANDOM ON/OFF (zalecane dla obciążeń indukcyjnych, gdzie opóźnienia wynikające z stosowania przekaźników typu ZERO-CROSSING mogą powodować nieprawidłowe działanie urządzenia).

Timeshare cycle Control (tryb domyślny)

Regulator steruje przekaźnikiem cyklicznie dostosowując czas wysterowania w czasie cyklu sterowniczego określanego przez użytkownika za pomocą parametru Ct. Najbardziej popularny tryb pracy dla obciążeń typowo rezystancyjnych ( elementy grzejne lub inne z niską impedancją).
