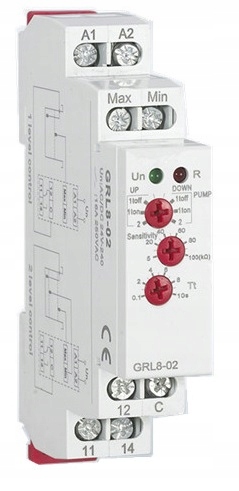

Regulator poziomu cieczy wody 24-240V AC/DC

Regulator kontroli poziomu cieczy służy do sygnalizacji i regulacji poziomu cieczy dobrze i słabo przewodzących np. wody w zbiornikach zamkniętych, otwartych lub studniach.

Regulator umożliwia umożliwia pomiar dwóch poziomów wody i za pośrednictwem przekaźnika o styku przełącznym może sterować pracą pompy napełniającej lub opróżniającej zbiornik (zabezpieczenie przed suchobiegiem).

Układ posiada dwa zasadnicze tryby pracy :

1.Tryb napełniania zbiornika

Regulator steruje pracą pompy napełniającej zbiornik. Jeśli poziom cieczy opadnie poniżej sondy "MIN" to czujnik załącza przekaźnik wyjściowy. Gdy poziom pompowanej cieczy wzrośnie powyżej górnej sondy "MAX" przekaźnik spowoduje wyłączenie pompy. Stan ten utrzyma się do momentu obniżenia poziomu cieczy poniżej sondy "MIN" po którym nastąpi ponowne załączenie pompy.

2. Tryb opróżniania zbiornika

Regulator steruje pracą pompy opróżniającej zbiornik lub studnię (zabezpieczenie pompy przed suchobiegiem). Jeśli poziom cieczy wzrośnie powyżej sondy "MAX"  to czujnik załącza przekaźnik wyjściowy. Gdy poziom pompowanej cieczy opadnie poniżej dolnej sondy „MIN” przekaźnik spowoduje wyłączenie pompy.

Możliwa jest praca tylko z jedną sondą, w tym przypadku wystarczy ustawić odpowiedni tryb oraz czas opóźnienia (0-10s.) na pojawienie się lub zanik sygnału z sondy.

Dodatkowo na przednim panelu znajduje się potencjometr do regulacji czułości sond w przedziale 5-100k.

Urządzenie może współpracować z sondami pływakowymi lub zanurzeniowymi.W podstawowych aplikacjach rolę sondy może pełnić przewód instalacyjny 0,5-1,5 mm z odizolowaną końcówką, który jest zanurzony w cieczy.

W przypadku gdy ciecze mają bardzo małą konduktywność np. woda destylowana należy używać czujników pływakowych.

Cechy produktu:

• Wysoka jakość wykonania
• Bardzo łatwe podłączenie
• Praca jako napełnianie i opróżnianie
• Regulacja czułości
• Regulacja czasu opóźnienia

Parametry techniczne:

• Napięcie zasilanie 24-240V
• Pobór mocy 2 W
• Napięcie zasilania sond 8V (przez regulator)
• Regulacja czułości sond 5k-100k Ohm
• Przekaźnik wyjściowy 10A
• Temperatura pracy -20 do 60 C
• Gwarancja 24 miesiące

Wymiary:

• Szerokość 18 mm
• Wysokość 64 mm
• Długść 90 mm
• Waga ok 80 g

Zastosowanie:

• Regulacja poziomu cieczy w zbiornikach
• Regulacja poziomu cieczy w szambach
• Oraz wiele innych
