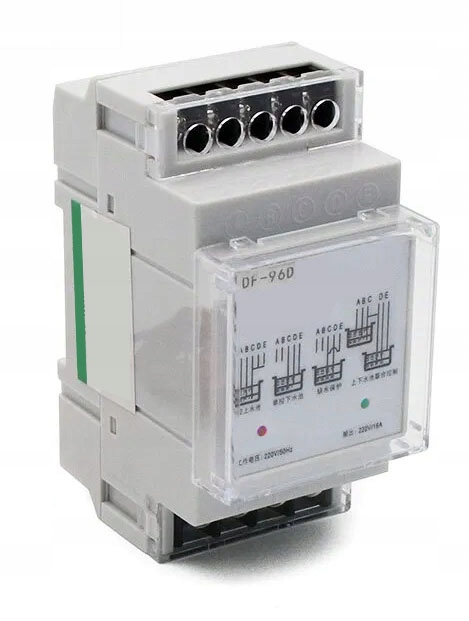

Czujnik/regulator poziomu wody 230V AC z przekaźnikiem

Służy do sterowania poziomem cieczy dzięki umieszczonym w zbiorniku sondom kontrolnym.

• Typ: DF-96D
• Napięcie pracy : AC 230V/50HZ
• Max prąd obciążenia : 5A. 10A (chwilowy)
• Napięcie wyjściowe: 230V AC
• Do montażu na szynie DIN
• Zużycie mocy ≤ 2W
• Sygnał transmisji max: 450m
• Rozmiar: 126*88*51mm
• Styki sond: 8V; prąd: >9ma
• Maksymalne obciążenie stycznika (odbiornik): 600W
• Tryb pracy: S2, S3

Przeznaczony do montażu w suchym miejscu.

Sondy czujnika do zakupienia osobno dostępne w ofercie w zestawach dwu lub pięcio-metrowe. A.B.C.D.E To styki do których przykręca się koniec przewodu sondy.

Opis funkcji Tryb1 (schemat 1 - automatyczne napełnianie zbiornika)

• A- górny punkt kontrolny. Kiedy woda osiągnie ten punkt, kontroler automatycznie wyłączy pompę.
• B- dolny punkt kontrolny. Kiedy woda przestanie stykać się z czujnikiem, kontroler automatycznie włączy pompę.
• C- ta sonda musi być zainstalowana na dnie zbiornika. (C połączone z D i E [mostek])

Opis funkcji Tryb2 (schemat 2 - automatyczne opróżnianie zbiornika [ochrona przed przelaniem zbiornika])

• E- górny punkt kontrolny. Kiedy woda osiągnie ten punkt, kontroler automatycznie włączy pompę.
• D- dolny punkt kontrolny. Kiedy woda przestanie stykać się z czujnikiem, kontroler automatycznie wyłączy pompę.
• C- ta sonda musi być zainstalowana na dnie zbiornika.
• A, B- odłączone

Opis funkcji Tryb3 (schemat 3 - ochrona przed brakiem wody w zbiorniku)

• C+D - Dolny punkt kontrolny. Kiedy woda spadnie poniżej tego punktu, próbówka przestanie stykać się z wodą w punkcie C lub D i kontroler wyłączy pompę.
• E+C - Połączone razem/zwarte (mostek).
• A i B- nie podłączone.

Opis funkcji Tryb4 (schemat 4 - wspólna kontrola zbiornika górnego i dolnego)

• A- Górny punkt kontrolny górnego zbiornika. Kiedy woda osiągnie punkt A, próbówka będzie stykać się z wodą i kontroler wyłączy pompę.
• B- Dolny punkt kontrolny górnego zbiornika. Kiedy poziom wody poniżej punktu A, próbówka nie będzie stykać się z wodą a kontroler włączy pompę.

------------

• C- instalować na dnie zbiorników

------------

• D- Dolny punkt kontrolny dolnego zbiornika. Kiedy poziom wody spadnie poniżej punktu D, próbówka przestanie stykać się z wodą, kontroler zatrzyma pompę. (zatrzyma wodę w zbiorniku)
• E- Górny punkt kontrolny dolnego zbiornika. Kiedy poziom wody osiągnie punkt E, woda sięgnie próbówki i kontroler rozpocznie prace pompy. (spuści wodę ze zbiornika).

Zastosowanie regulatora jako zwykłego czujnika wody:

• Opis funkcji- Przy spadku wody w zbiorniku do poziomu X litrów, dioda (lub inne urządzenie np. głośnik) sygnalizuje że należy dolać wody do zbiornika.
• Opis instalacji- Do zasilania pompy należy podłączyć urządzenie sygnalizacyjne. Zainstalować sondy regulatora wg schematu nr: 1 i
• A- nie podłaczać tej sondy
• B- sondę umieścić na wysokości zbiornika w miejscu pojemności X litrów (w momencie kiedy poziom wody spanie poniżej tej sondy regulator powinien włączyć diodę)
• C- sondę zainstalować na dnie zbiornika (C połączone z D i E [mostek])
