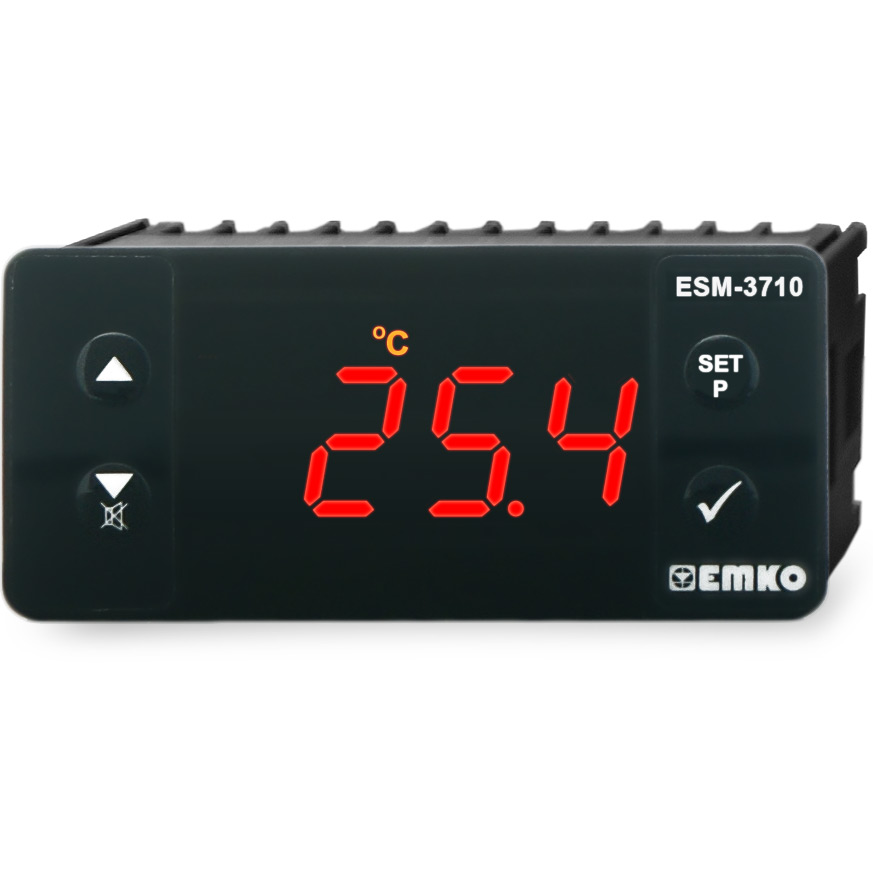

Regulator temperatury, NO: ESM3710N

Regulatory temperatury przeznaczone do współpracy z czujnikami rezystancyjnymi PTC, Pt100 oraz termoparami J lub K. Wybór zakresu i typu czujnika temperatury dokonuje się przy zamówieniu kierując się sposobem zamawiania (patrz: karta katalogowa). Regulatory posiadają cyfrowy odczyt temperatury oraz funkcję kalibracji wskazań. Zastosowano metodę regulacji załącz/wyłącz (ON-OFF) z regulowaną histerezą. Regulatory wyposażone są w wyjście regulacyjne przekaźnikowe 16A lub SSR. Tryb pracy: "grzanie" lub "chłodzenie" wybiera się w menu regulatora.

• Wejście termometryczne: PTC, Pt100, Pt1000, J, K
• Regulacja: ON-OFF z histerezą
• Tryb pracy: grzanie lub chłodzenie
• Obudowa tablicowa
• Atrakcyjna cena

Po licytacji należy przesłać informacje dotyczącą wyboru wejścia pomiarowego (typ czujnika) oraz zakresu temperaturowego regulatora.

Istnieje możliwość zamówienia regulatora w wersji

• na 12VAC/DC lub 24VAC/DC (12V - 12,30 zł , 24V - 40 zł)
• opcjonalnie może zostać wyposażony w wyjście SSR 12V (15zł brutto)

Dane techniczne:

Wejście:

• Czujniki rezystancyjne: PTC, Pt100, Pt1000
• Termopary: J, K

Dokładność pomiaru:

• +/-1% zakresu
• kompensacja zimnych końców: automatyczna +/-0,1°C/1°C

Okres próbkowania: 330 ms

Rozdzielczość wskazań: 0,1°C lub 1°C

Wyświetlacz: LED, 3 cyfry o wysokości 14mm

Metoda regulacji: ON-OFF z histerezą

Wyjście regulacyjne:

• przekaźnikowe 16A 250V~, trwałość 100 tys. cykli
• półprzewodnikowe SSR max. 12V= 20mA (opcja +15zł brutto)

Montaż: w otworze o wymiarach: 71 x 29mm

Stopień i klasa ochrony: IP65 / II

Zasilanie: 230V~ +/-15% lub 12V=/~ +/-15% lub 24V=/~ +/-15%(dodatkowy koszt: 12V - 12,30 zł, 24V - 40 zł)

Pobór mocy: max 1,5 VA

Separacja galwaniczna: 2kV

Warunki pracy: 0...50°C; 0...90%RH (bez kondensacji)

Warunki składowania: -40...85°C; 0...90%RH (bez kondensacji)

1. Zintegrowana z przednim panelem gumowa uszczelka poprawiająca szczelność montażu.

2. Elastyczny zaczep ułatwiający montaż, dzięki niemu montaż urządzenia jest łatwy i solidny.

Regulator temperatury występuje w wielu wariantach wejść pomiarowych (typ czujnika) i zakresów regulacyjnych temperatury.

• ESM-3710N - PTC -50...+150°C / rozdzielczość: 0,1°C
• ESM-3710N - Pt100 -19,9...+99,9°C / rozdzielczość: 0,1°C
• ESM-3710N - Pt100 -50...+400°C / rozdzielczość: 1°C
• ESM-3710N - Pt1000 -50...+400°C / rozdzielczość: 1°C
• ESM-3710N - termopara J (Fe-CuNi) 0...+800°C / rozdzielczość: 1°C
• ESM-3710N - termopara K (NiCr-NiAl) 0...+999°C / rozdzielczość: 1°C

Poniżej poszczególne typy wejść pomiarowych z zdjęciami poglądowymi czujników i cenami czujników w naszym sklepie.

Wejście / Typ czujnika: PTC

Zakres wskazań: -50...+150°C

Rozdzielczość: 0,1°C

CENA czujnika już od: 41 zł

Wejście / Typ czujnika: PT100

Zakres wskazań: -19,9...+99,9°C

Rozdzielczość: 0,1°C

CENA czujnika już od: 59 zł

Wejście / Typ czujnika: PT100

Zakres wskazań regulatora: -50...+400°C

Rozdzielczość: 1°C

CENA czujnika już od: 59 zł

Wejście / Typ czujnika: termopara J (Fe-CuNi)

Zakres wskazań regulatora: 0...+800°C

Rozdzielczość: 1°C

brak w sklepie

Wejście / Typ czujnika: termopara K (NiCr-NiAl)

Zakres wskazań regulatora: 0...+999°C

Rozdzielczość: 1°C

CENA czujnika już od: 36 zł

Regulator temperatury może zostać wyposażony w moduł komunikacyjny z wyjściem RS485 lub mikro wyjściem USB. Na stronie dostępna jest bezpłatna aplikacja Termoplus_PC, program do konfiguracji, podglądu aktualnych danych oraz archiwizacji pomiarów. Aplikacja umożliwia odczyt bieżących pomiarów, uruchomionych alarmów, informują o maksymalnej i minimalnej zmierzonej temperaturze, uaktualnia wykres przebiegu temperatury w czasie oraz gromadzi zapisy temperatury.

• moduł komunikacyjny z wyjściem RS485
• wyjście USB

Wymagania sprzętowe:

• - system operacyjny Windows 7/8/10
• - post RS485, RS232 lub USB

Do regulatora polecamy zakup puszki hermetycznej IP65 z wyciętym otworem montażowym i dławicami kablowymi w komplecie.

• jednootworowa (35 zł brutto)
• dwuotworowa (40 zł brutto)
