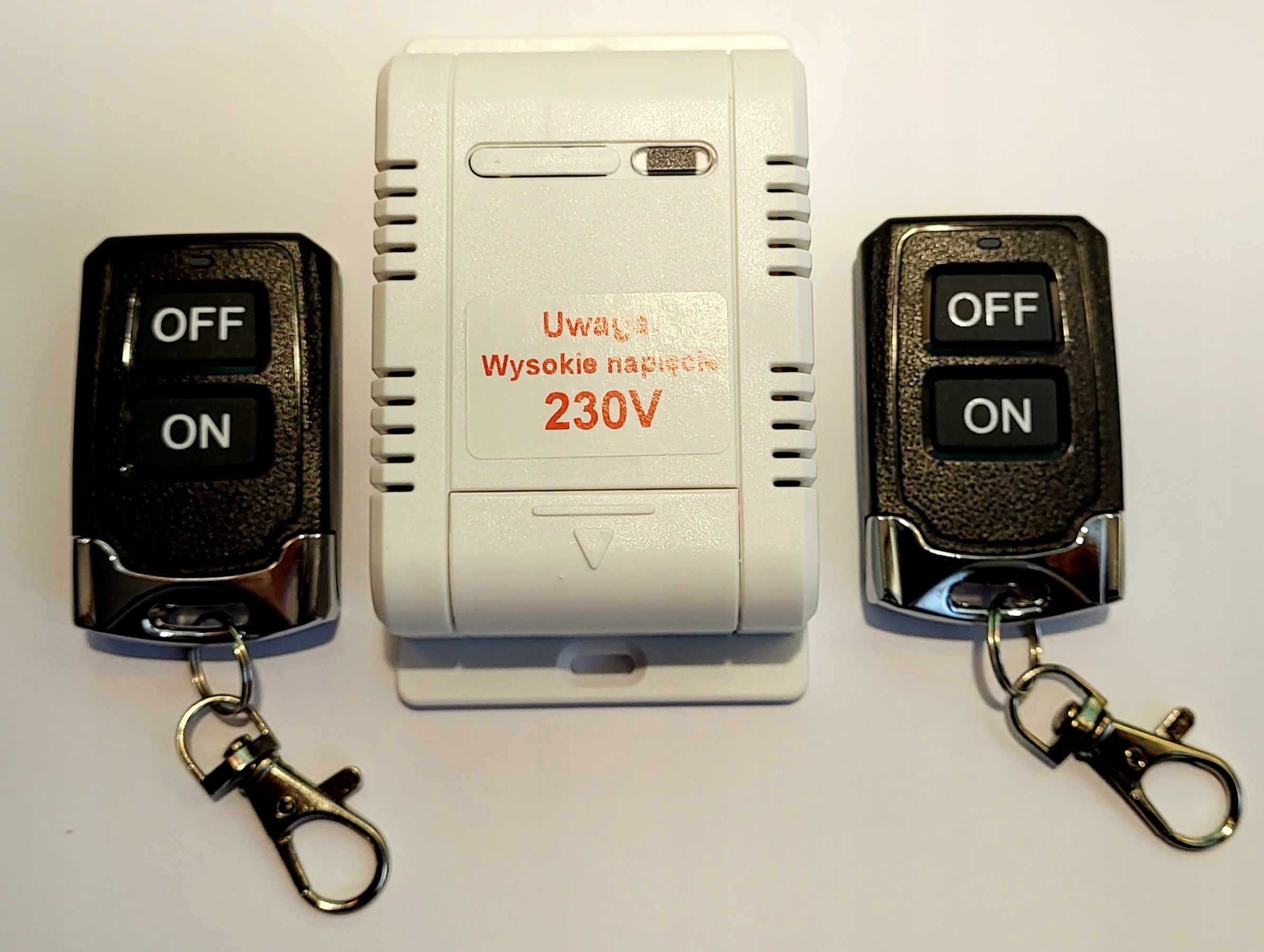

Instrukcja uniwersalnego jednokanałowego radiowego sterownika MT-STER – C110 230V

Informacja o produkcie.

Uniwersalny sterownik radiowy jednokanałowy z wbudowanym przekaźnikiem sterującym. Może być zastosowany do sterowania w wielu różnych dziedzinach.

Stosowany głównie do sterowania np.: drzwi elektrycznych, okien, wind przemysłowych, bram, rolet i innych urządzeń sterowanych elektrycznie gdzie wymagany jest ten rodzaj sterownika.

Dane techniczne sterownika MT-STER-C110

1) Czułość: -105dBm;

2) Częstotliwość pracy ： 433 MHz ；

3) Napięcie ： AC 230 V.

4) Prąd max. styków przekaźnika ： 30A/230V

5) Temperatura pracy ： -40 ℃ - + 80 ℃

6) Rozmiar ： 70* 50 * 18 mm

Rodzaje pracy sterownika MT-STER-C110

Rodzaj pracy sterownika ustawiamy zworą. Należy zdjąć obudowę sterownika.

UWAGA! Ustawienia wykonujemy przy odłączonym napięciu zasilania urządzenia.

A). MONOSTABILNY: USTAWIENIE FABRYCZNE. Wolna pozycja 1,2,3, nie trzeba podłączać zworki.

Sterowanie: Naciśnij przycisk pilota A, przekaźnik sterownika włączy się. Zwarte styki :COM i NO. Dopóki trzymamy przycisk pilota A ,dopóty przekaźnik jest załączony. Zwolnij przycisk pilota A, przekaźnik sterownika wyłączy się. Rozwarte styki : COM i NO.

B). BISTABILNY (A/B): Zwora założona na styki 2 i 3

Sterowanie: Naciśnij przycisk pilota A, przekaźnik sterownika włączy się. Zwarte styki : COM i NO. Naciśnij przycisk pilota B,  przekaźnik sterownika wyłączy się. Rozwarte styki : COM i NO.

C). BISTABILNY (A/A): Zwora założona na styki 1, 2

Sterowanie: Naciśnij przycisk pilota A, przekaźnik sterownika włączy się. Zwarte styki : COM i NO. Naciśnij ponownie przycisk pilota A, przekaźnik sterownika wyłączy się. Rozwarte styki : COM i NO. Przycisk pilota B jest nieaktywny.

PROGRAMOWANIE I KASOWANIE PILOTÓW.

Piloty programujemy przyciskiem na obudowie sterownika. Zachowaj ostrożność!

Włącz zasilanie, naciśnij przycisk „nauki”, kontrolka LED „nauki” zapali się na stałe i zgaśnie, naciśnij dowolny

przycisk pilota zdalnego sterowania w ciągu 6 sekund, kontrolka LED ”nauki” mignie 4 razy, a następnie zgaśnie. Oznacza to poprawne zaprogramowanie pilota.

Uwaga: Sterownik może obsługiwać do 16 pilotów. 17 kasuje pilota nr.1

Kasowanie wszystkich pilotów z pamięci

Naciśnij przycisk „nauki” i trzymaj przez około 8 sekund, kontrolka LED ”nauki” zapali się i zgaśnie. Oznacza to poprawne skasowanie wszystkich pilotów.

Prąd przemienny AC - oznaczenia: Przewód fazowy L – na tym przewodzie jest napięcie elektryczne. Używane kolory izolacji: czarna, szara lub brązowa. Przewód neutralny N – niebieski

Wszystkie prace instalacyjne muszą być wykonane przy odłączonym zasilaniu elektrycznym.

Nieprawidłowy montaż może doprowadzić do poważnego uszkodzenia ciała osób wykonujących działania i użytkujących instalację.

Producent nie ponosi odpowiedzialności za szkody materialne lub osobowe powstałe w wyniku nieprzestrzegania instrukcji montażu. W takich przypadkach, nie ma zastosowania rękojmia za wady materialne.

UWAGA! – Ostateczne podłączenie urządzenia do sieci elektrycznej lub wymiana kabla MUSZĄ być wykonywane wyłącznie przez wykwalifikowanego i doświadczonego elektryka, w poszanowaniu niniejszej instrukcji oraz norm bezpieczeństwa obowiązujących w kraju użytkownika.
