Przekaźnik Czasowy 2 zakresy 10 trybów

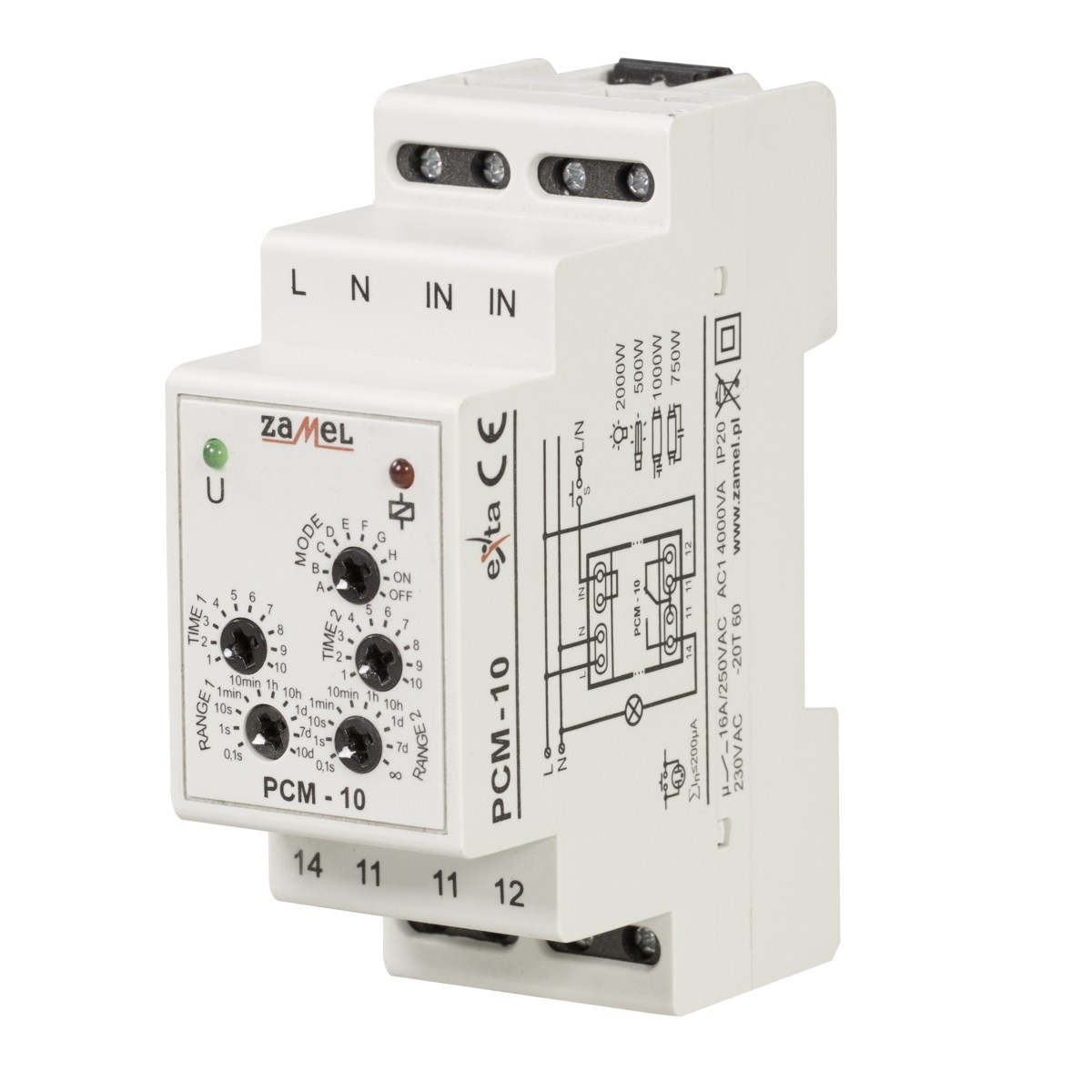

ZAMEL PCM-10

✔️ Funkcja czasowa w układach automatyki i sterowania

✔️ 10 niezależnych trybów pracy (wyzwalanie zewnętrzne lub od napięcia zasilania)

✔️ Szeroki zakres nastaw czasów w zakresie 0,1 s – 10 dni (skokowo+płynnie) oraz wysoka dokładność odmierzanego czasu

✔️ Zmiana trybu bez konieczności oczekiwania na zakończenie aktualnie wykonywanego cyklu

✔️ Wyjście przekaźnikowe jeden styk przełączny o maksymalnej obciążalności 16 A

✔️ Sygnalizacja napięcia zasilania dioda LED zielona

✔️ Sygnalizacja stanu przekaźnika i odmierzania czasu dioda LED czerwona

✔️ Funkcja stałego załączenia lub wyłączenia

✔️ Duża dokładność mierzonego czasu

✔️ Obudowa jednomodułowa na szynę TH35

Zestaw składa się z

• 1 szt. Przekaźnik Czasowy 2 zakresy 10 trybów PCM-10
• Instrukcję obsługi w języku polskim

Wyzwalanie napięciem zasilającym:

• A - OPÓŹNIONE ZAŁĄCZANIE – Po podaniu napięcia zasilającego zostaje odliczony czas t 1 . Po upływie tego czasu następuje załączenie przekaźnika (poz. 11-14) na czas t 2 . Kolejna realizacja cyklu nastąpi w momencie wyłączenia i ponownego załączenia napięcia zasilającego
• B - OPÓŹNIONE WYŁĄCZANIE – Po podaniu napięcia zasilającego przekaźnik zostaje natychmiast załączony (poz. 11-14) i rozpoczyna się odliczanie czasu t 1 . Po upływie tego czasu nastąpi wyłączenie przekaźnika (poz. 11- 12) na czas t 2 oraz ponowne jego załączenie. Kolejna realizacja cyklu nastąpi w momencie wyłączenia i ponownego załączenia napięcia zasilania.
• C - CYKLICZNE PRZEŁĄCZANIE (zaczynając od wyłączenia) – Po podaniu napięcia zasilającego zostaje odliczony czas t 1 . Po upływie tego czasu następuje załączenie przekaźnika (poz. 11-14) na czas t 2 oraz ponowne wyłączenie (poz. 11-12) na czas t 1 . Cykliczna praca układu trwa do momentu wyłączenia napięcia zasilającego.
• D - CYKLICZNE PRZEŁĄCZANIE (zaczynając od załączenia) – Po podaniu napięcia zasilającego przekaźnik zostaje natychmiastowo załączony (poz. 11-14) na czas t 1 . Po upływie tego czasu następuje wyłączenie przekaźnika (poz. 11-12) na czas t 2 oraz ponowne jego załączenie na czas t 1 . Cykliczna praca układu trwa do momentu wyłączenia napięcia zasilającego.
• ON - STAŁE ZałączENIE – Po zasileniu układu przekaźnik zostaje załączony na cały czas. Przy wyborze tego trybu nie mają znaczenia nastawy czasu t 1 oraz t 2 .
• OFF - STAŁE WYŁĄCZENIE – Po zasileniu układu przekaźnik jest wyłączony przez cały czas. Przy wyborze tego trybu nie mają znaczenia nastawy czasu t 1 oraz t 2

Wyzwalanie sygnałem zewnętrznym:

• E - OPÓŹNIONE ZAŁĄCZENIE I WYŁĄCZENIE (retrygowalne) – Zasilany układ po podaniu impulsu wyzwalającego (zbocze narastające) pozostawia wyłączony przekaźnik (poz. 11-12) i zaczyna odmierzać nastawiony czas t 1 . Po upływie tego czasu przekaźnik zostaje załączony (poz. 11-14). Po wykryciu zaniku impulsu wyzwalającego (zbocze opadające) układ zaczyna odmierzać czas t 2 , po upływie którego wyłącza przekaźnik (poz. 11-12). Gdy czas trwania impulsu wyzwalającego jest krótszy od nastawionego czasu t 1 , przekaźnik nie zostanie załączony. Podanie impulsu wyzwalającego w trakcie odmierzania czasu t 2 , nie spowoduje wyłączenia przekaźnika, lecz ponowne odmierzenie tego czasu po zaniku impulsu (zbocze opadające)
• F - OPÓŹNIONE ZAŁĄCZENIE I WYŁĄCZENIE (nieretrygowalne) – Zasilany układ po podaniu impulsu wyzwalającego (zbocze narastające) pozostawia wyłączony przekaźnik (poz. 11-12) i zaczyna odmierzać nastawiony czas t 1 . Po upływie tego czasu przekaźnik zostaje załączony (poz. 11-14). Po wykryciu zaniku impulsu wyzwalającego (zbocze opadające) układ zaczyna odmierzać czas t 2 , po upływie którego wyłącza przekaźnik (poz. 11-12). Stan wejścia wyzwalającego może się zmieniać przy odliczaniu czasu t 2 i nie ma on wpływu działanie układu. Gdy czas trwania impulsu wyzwalającego jest krótszy od nastawionego czasu t 1 , przekaźnik nie zostanie załączony
• G - GENERACJA IMPULSU O NAPRZEMIENNYM CZASIE TRWANIA – Zasilany układ po podaniu impulsu wyzwalającego (zbocze narastające) załącza przekaźnik na czas t 1 , po czym następuje jego wyłączenie. Kolejny impuls wyzwalający powoduje załączenie przekaźnika na czas t 2 . Następny impuls załącza przekaźnik znowu na czas t 1 itd. Czas trwania impulsu wyzwalającego nie wpływa na czasy załączenia przekaźnika.
• H - OPÓŹNIONE WYŁĄCZENIE WYZWALANE ZBOCZEM OPADAJĄCYM – Zasilany układ po podaniu impulsu wyzwalającego załącza przekaźnik (poz. 11-14). Zanik impulsu wyzwalającego powoduje odliczanie nastawionego czasu t 1 , po upływie którego następuje wyłączenie przekaźnika (poz. 11-12) na czas t 2 . W czasie t 2 układ jest odporny na sygnały wyzwalające. Po upływie czasu t 2 przekaźnik ponownie zostanie załączony, w momencie podania impulsu wyzwalającego (zbocze narastające).

Instrukcja obsługi dołączona poniżej w "Dodatkowych informacjach"

Dane techniczne:

• Zaciski zasilania: L, N
• Znamionowe napięcie zasilania: 230 V AC
• Tolerancja napięcia zasilania: -15 / +10 %
• Kontrolka napięcia zasilania: dioda LED zielona
• Częstotliwość znamionowa: 50 / 60 Hz
• Znamionowy pobór prądu: 35 mA
• Zaciski wyzwalania zewnętrznego: IN, IN (wyzwalane z L lub N)
• Prąd wyzwalania: 510 A
• Liczba trybów pracy: 10
• Dokładność odmierzania czasu: 0,2%
• Zakres nastaw czasu t1: 0,1 s / 100 dni (skokowo+płynnie)
• Zakres nastaw czasu t2: 0,1 s / (skokowo+płynnie)
• Kontrolka stanu przekaźnika i pomiaru czasu: dioda LED czerwona
• Parametry styków przekaźnika: 1NO/NC-16 A/250 V AC1 4000 VA
• Liczba zacisków przyłączeniowych: 8
• Przekrój przewodów przyłączeniowych: 0,2 / 2,50 mm2
• Temperatura pracy: -20 / +45 C
• Pozycja pracy: dowolna
• Mocowanie obudowy: szyna TH 35 (wg PN-EN 60715)
• Stopień ochrony obudowy: IP20 (PN-EN 60529)
• Klasa ochronności: II
• Kategoria przepięciowa: II
• Stopień zanieczyszczenia: 2
• Wymiary: dwumodułowa (35mm) 90x35x66 mm
• Waga: 0,11 kg
• Zgodność z normami: PN-EN 60730-1; PN-EN 60730-2-7, PN-EN 61000-4-2,3,4,5,6,11
