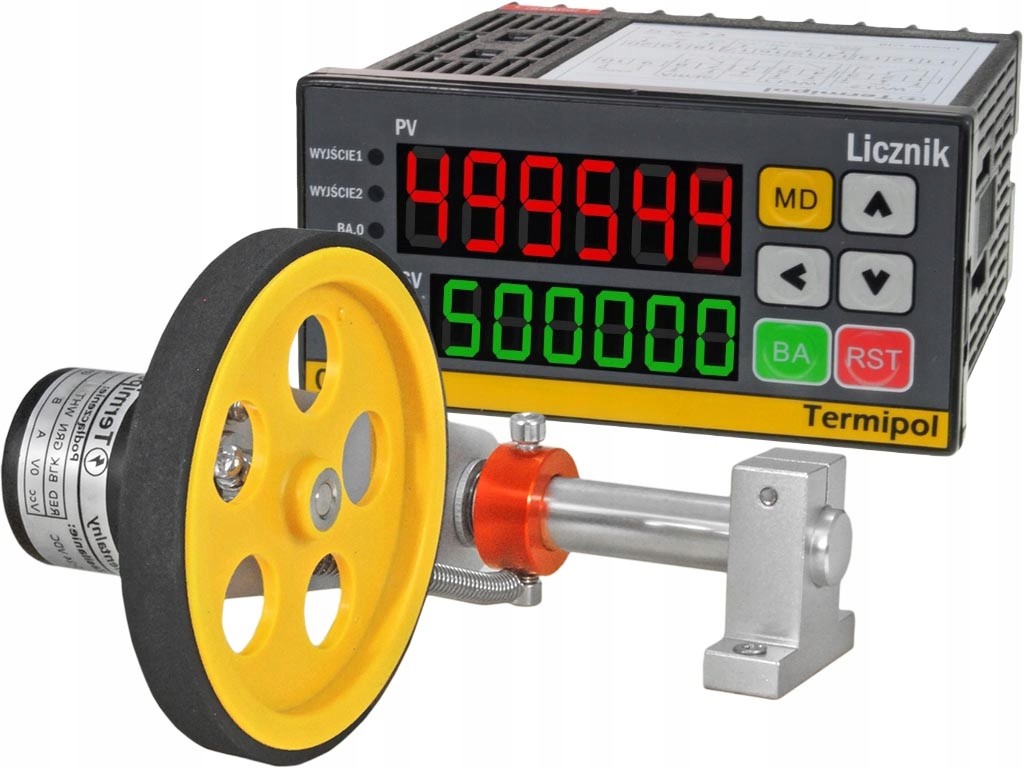

Zestaw do pomiaru - licznik długości PD8

Zestaw umożliwiający pomiar długości elementu na taśmie produkcyjnej.

Zestaw zawiera:

• Licznik impulsów CI8
• Enkoder inkrementalny 360 imp/obr.
• Regulowane ramie do enkodera
• Koło pomiarowe z gumową powłoką.

Zastosowanie

• Odmierzanie długości elementów przy użyciu enkoderów inkrementalnych oraz akcesoriów.
• Pomiar długości elementu w przetwórstwie tworzyw sztucznych, przemyśle tekstylnym.
• Przeliczanie ilości impulsów z enkodera do obliczania długości detalu.
• Precyzyjne ustalenie pozycji produktu (np w CNC lub maszynach do pakowania).

Dane techniczne:

Licznik impulsów CI8

• Zasilanie: 185-230V AC
• Wyjście sterujące: WYJŚCIE 1 (3A NO/NC) ; WYJŚCIE 2 (3A NO/NC) ; SERIA (3A NO/NC)
• Wyświetlacz: PV wartość aktualna, SV wartość zadana
• Wbudowane źródło zasilania: 12 VDC/100 mA
• Prędkość zliczania: 1Hz, 30Hz, 1KHz, 5KHz, 10kHz
• Zakres: 1 - 999999
• Skalowanie: 0.001- 999999
• Wymiary licznika: 96x48x100 mm
• Sygnały sterujące: INA, INB, PAUZA, RESET, RESET SERIA
• Typ sygnału wejściowego: PNP / NPN Stan wysoki : 5 -30 VDC Stan niski : 0-2 VDC
• Rozdzielczość: 1 impuls
• Otwór montażowy: 45 x 90mm

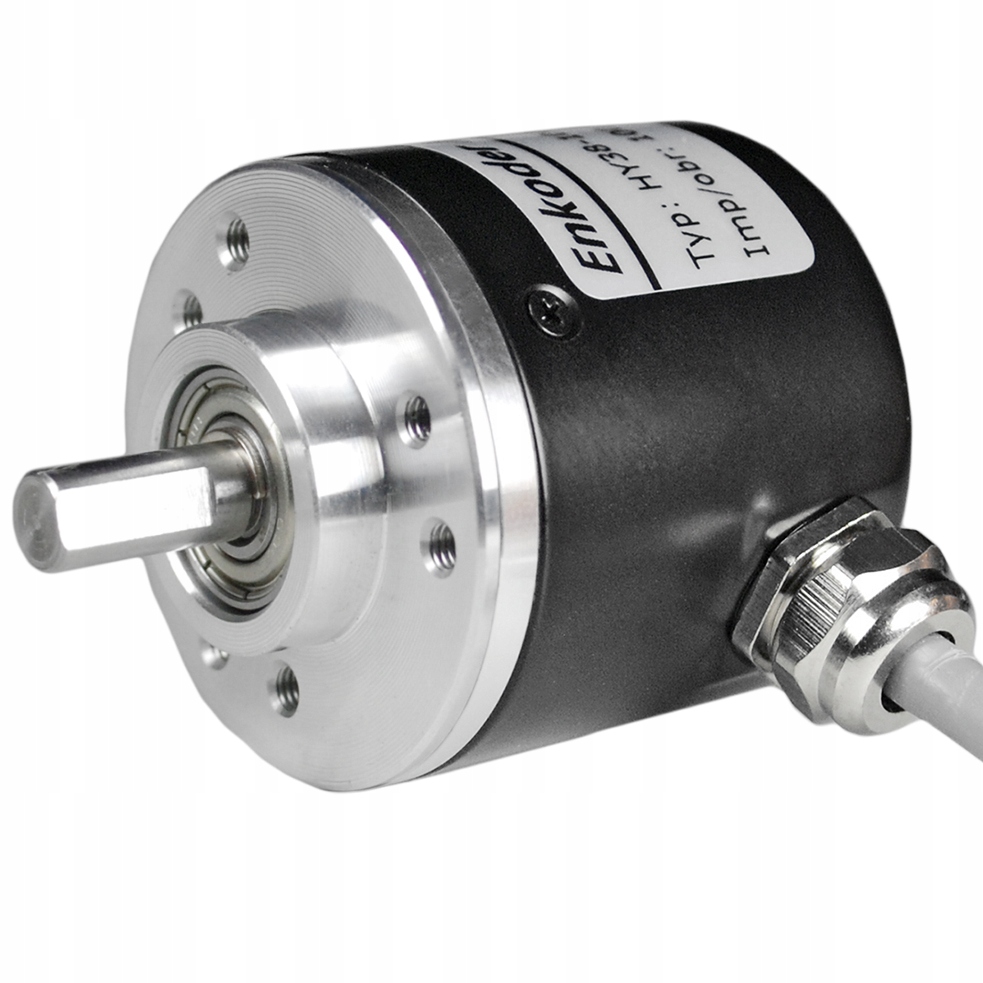

Enkoder HY38-360

Enkoder to urządzenie, które przekształca ruch w sygnał elektryczny. Sygnał ten może być odczytany przez urządzenie sterujące takie jak licznik impulsów lub sterownik PLC. Urządzenia sterujące mogą użyć tego sygnału do kontrolowania procesu którego zajście jest zależne od spełnienia warunku np. aktywacja głowicy drukującej i nadruk na elementach w odpowiedniej lokalizacji. Enkodery inkrementalne dostarczają sygnał w formie fali impulsów o stanie wysokim lub niskim co pozwala na rozpoznanie kierunku obrotu.

Dane techniczne:

Enkoder inkrementalny HY38-360

• Rozdzielczość: 360 imp/obr
• Typ wyjścia: Push-pull
• Sygnały wyjściowe: A,B,Z
• Maksymalna częstotliwość wyjściowa: 100kHz
• Typ wałka: Wałek ścięty
• Średnica wałka: 6mm
• Przyłącze: Przewód 2m
• Umieszczenie przewodu/konektora: Osiowe
• Maksymalny prąd pracy: 40mA
• Stopień ochrony: IP64
• Maks. szybkość obrotowa: 5000 obr/min-1
• Zasilanie: 5-26 VDC

Schemat podłączenia:

Youtube

https://youtu.be/OitqxfXD1FA

Szukaj "Pomiar długości z Enkoderem"

W filmie pokazaliśmy w jaki sposób odbywa się pomiar i jak ustawiać wartości w liczniku.

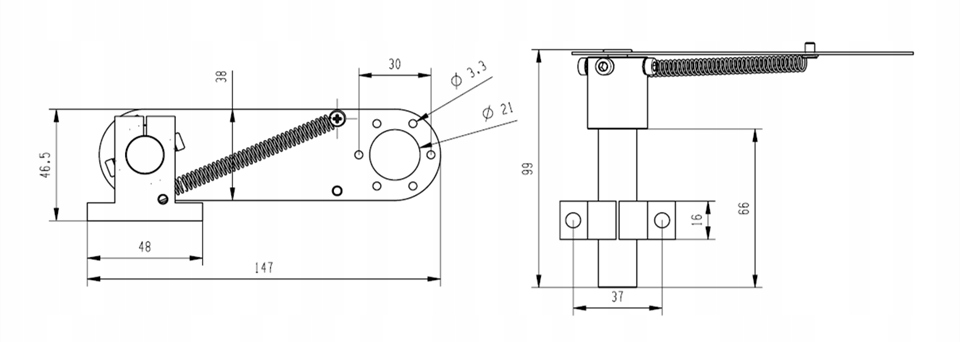

Ramie RR1

Wykonane z aluminium to dobre rozwiązanie w przypadku pomiaru długości elementów za pomocą enkodera oraz licznika impulsów. Wyposażone jest w sprężynowy docisk, który eliminuje poślizg pomiędzy kołem pomiarowym a mierzonym materiałem oraz dodatkową regulowaną oś dzięki której możliwe jest precyzyjne ustawienie koła pomiarowego enkodera na linii produkcyjnej.ustawienie. Ramie pasuje do enkoderów firmy Termipol HY38 oraz kół pomiarowych.

Dane techniczne:

Ramie do enkodera RR1

• Średnica gniazda enkodera: 21 mm
• Wysokość: 147 mm
• Docisk: Sprężynowy

Koło pomiarowe dla enkodera K300 PP

Koło pomiarowe dla enkoderów o obwodzie 300mm. Gumowy bieżnik zapewnia precyzyjny pomiar. Wykonane z tworzywa sztucznego. Współpracuje z uchwytem dostępnym w naszej ofercie. Cechuje je mała bezwładność.

Zastosowanie:

• przemysł lekki
• pomiar długości tkanin
• elastomerów itp.

Dane techniczne:

Koło pomiarowe K300 PP

• Materiał wykonania Tworzywo sztuczne
• Okładzina Gumowa powłoka
• Szerokość okładziny 11 mm
• Średnica zewnętrzna 95,5 mm
• Średnice otworów 6 - 6
• Obwód 300 mm
• Waga 64 g
