Regulator temperatury NA8820A+

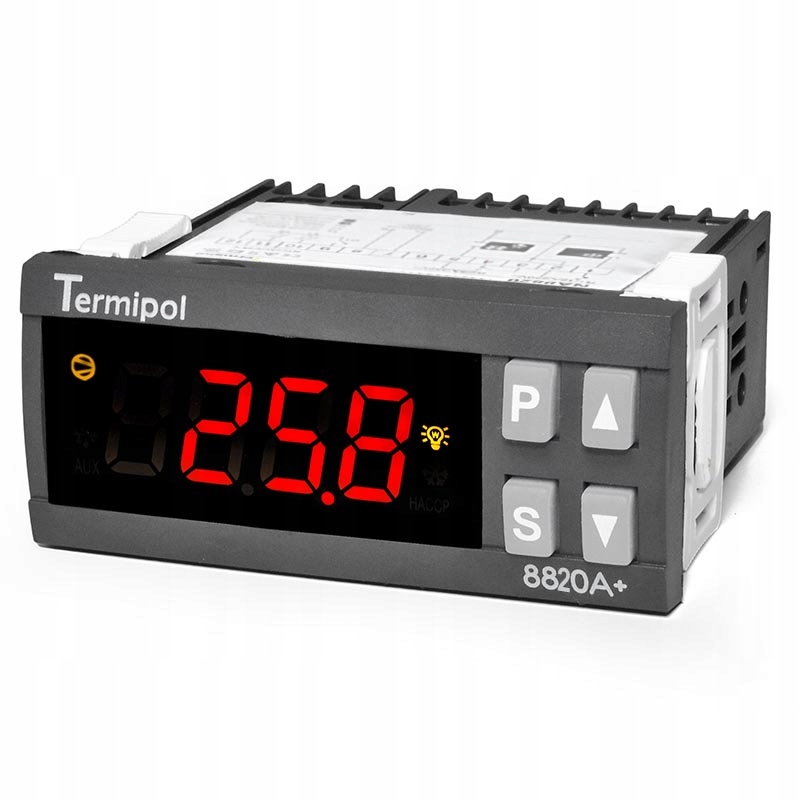

Profesjonalny, regulator temperatury z dwoma czujnikami NTC w zestawie. Regulacja opiera się o metodę załącz/wyłącz (ON-OFF) z regulowaną histerezą. Regulator charakteryzuje się dwoma kanałami pomiaru temperatury (T1 czujnik główny, T2 czujnik pomocniczy), wyjściem sterującym R1 (16A) oraz wyjściem pomocniczym R2 (5A). Znajdują one zastosowanie zarówno w urządzeniach i instalacjach chłodniczych, jak i w procesach grzewczych gdzie potrzebna jest dodatkowa kontrola temperatury. Sterownik ma wymiar 76x35mm i przystosowany jest do montażu w tablicy w otworze o wymiarach 70x28mm, za pomocą uchwytów montażowych. Maksymalna grubość tablicy nie może przekroczyć 22mm.

Dane techniczne

• Zasilanie: 230V AC +/-10%
• Zakres regulowanych temperatur: -50°C do +150°C
• Rozdzielczość wskazań i nastawy: 0,1°C
• Wyjście sterujące: Przekaźnikowe R1 16A, R2 5A
• Regulacja: ON/OFF z ustawianą histerezą 0,1-20°C
• Tryb pracy: Grzanie lub Chłodzenie
• Otwór montażowy: 70x28mm
• Wejście dwustanowe: D1 (normalnie zwarte lub rozwarte)
• Czujnik temperatury: T1 NTC 5KOhm, T2 NTC 5kOhm
• Wymiary panelu przedniego: 78x33

Uchwyty montażowe

Montaż za pomocą dołączonych uchwytów na zatrzask.

Czujnik temperatury

W zestawie czujnik rezystancyjny 2x NTC 5kOhm - Fi6x30mm, przewód 2m gumowy, wodoodporny, kapilara wykonana ze stali nierdzewnej.

Zastosowanie

Sterownik utrzymuje nastawioną temperaturę z zadaną histerezą poprzez wyjście przekaźnikowe. Pomiar temperatury odbywa się poprzez czujnik temperatury komory. Regulator może pracować w dwóch trybach kontroli temperatury grzanie i chłodzenie.

Tryb HEAT (Grzania)

Przykład: Zadana temperatura (X): 80°C histereza (h): 1°C

W trybie HEAT (grzanie) sterownik rozpoczyna grzanie gdy temperatura czujnika T1 jest niższa od temperatury zadanej - histereza [X-h], a kończy grzanie gdy temperatura na czujniku komory jest wyższa od temperatury zadanej + histereza [X+h].

Tryb COOL (Chłodzenia)

Przykład: Zadana temperatura (X): -10°C histereza (h): 1,4°C

W trybie COOL (chłodzenie) sterownik rozpoczyna chłodzenie gdy temperatura czujnika T1 przekracza temperaturę zadaną + histereza [X+h], a kończy chłodzenie gdy temperatura na czujniku komory jest niższa od temperatury zadanej - histereza [X-h].

Przykład zastosowania.

Sterownik znajduje zastosowanie w branży spożywczej (komory chłodnicze) przetwórstwie tworzyw sztucznych oraz wszędzie tam gdzie potrzeba pewnie i w ekonomiczny sposób regulować temperaturę. Polecamy go również wszystkim planującym budowę przydomowej wędzarni, do destylacji alkoholu oraz innych zastosowań domowych.

Dźwiękowy alarm temperaturowy

Regulator NA8820A + ma funkcję sygnalizowania przekroczenia temperatury powyżej założonej T max wartości oraz poniżej T min.

Wejście D1:

Po zwarciu NO lub rozwarciu NC styków nr.10 oraz nr. 7 w czasie pracy regulatora na ekranie wyświetli się symbol "iA" oznaczający zablokowanie regulatora w reakcji na zewnętrzny sygnał ostrzegawczy co spowoduje otwarcie wyjścia R1 oraz sygnał dźwiękowy buzzera. Do zwarcia lub rozwarcia można zastosować manualne styki np. wyłącznik główny lub inne zewnętrzne czujniki np. indukcyjny, pływakowy, krańcowy, optyczny, dźwiękowy itp.

Montaż

Elementy mocujące zastosowane w regulatorze pozwalają na łatwy montaż w obudowie lub tablicy rozdzielczej. Wymiar otworu montażowego 70x28mm.

W naszej ofercie dostępna jest również obudowa z wyciętym otworem montażowym.

• 1 Stopień ochrony IP65 (od frontu po zamontowaniu w puszcze)
• 2 Montaż w otworze o wymiarach 70 x 28 mm, maksymalna grubość ścianki tablicy 15mm
• 3 Uchwyty mocujące w komplecie

Wymiary obudowy oraz czujnika

Zestaw zawiera

• Sterownik temperatury NA8820A+
• 2x Czujnik NTC 5kOhm
• Elementu montażowe
• Instrukcja obsługi w j.polskim
• Śrubokręt
