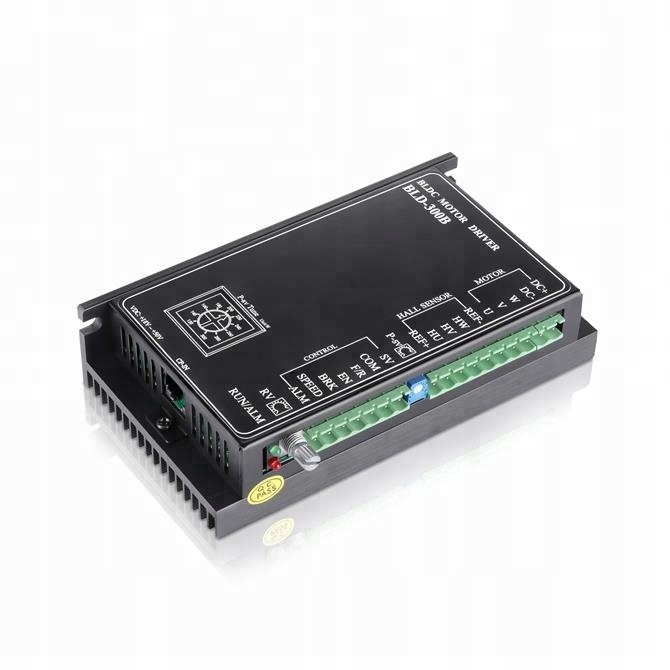

STEROWNIK DRIVER

BLD-300B

do silników bez-szczotkowych

BRUSHLESS  BLDC

ZASTOSOWANIE

Z powodu prostoty podłączenia i sterowania prędkością na kilka sposobów

wysokiego momentu przy niskich obrotach , kompatybilnością z wieloma  PLC ,

sterownik świetnie nadaje się do zastosowania w różnych aplikacjach

-w przemyśle

-w gastronomi

-w etykieciarkach

-taśmociągach

i wielu innych urządzeniach.

Najważniejsze parametry:

• napięcie zasilania sterownika 18-50V
• prąd do 15A
• obroty - do 20000rpm
• do silników BLDC  o napięciu do 48V

-regulację prędkości  na 5 sposobów

-zmianę kierunku obrotów

-wejście enable - EN

-wejście hamulca - BRK

-wyjście alarm ALM

-wyjście  na którym pojawia się sygnał  TTL o częstotliwości proporcjonalnej do prędkości obrotowej silnika

zadawanie prędkości na 5 sposobów

1 wewnętrznym potencjometrem

2 zewnętrznym dołączonym potencjometrem

3 zewnętrznym napięciem z zakresu 0-5V

4 zewnętrznym napięciem z zakresu 0-10V

5 sygnałem PWM  0-100%

-zabezpieczenia

• nad prądowe
• nadnapięciowe

opis producenta

Schemat podłączenia silnika oraz elementów sterujących

Regulacja prędkości wbudowanym potencjometrem

Regulacja prędkości potencjometrem zewnętrznym

Regulacja prędkości napięciem zewnętrznym 0-5V

Regulacja prędkości sygnałem PWM 1-3kHz

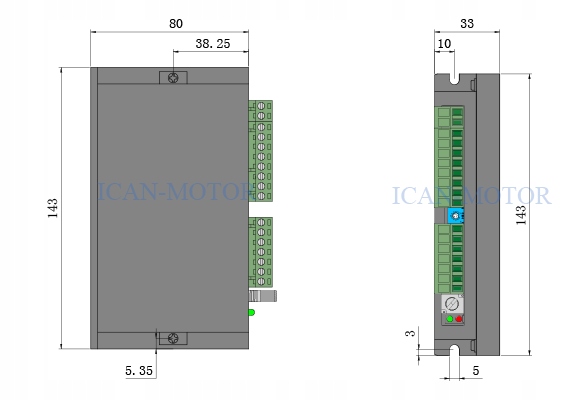

Wymiary sterownika
