Różnicowy regulator temperatury

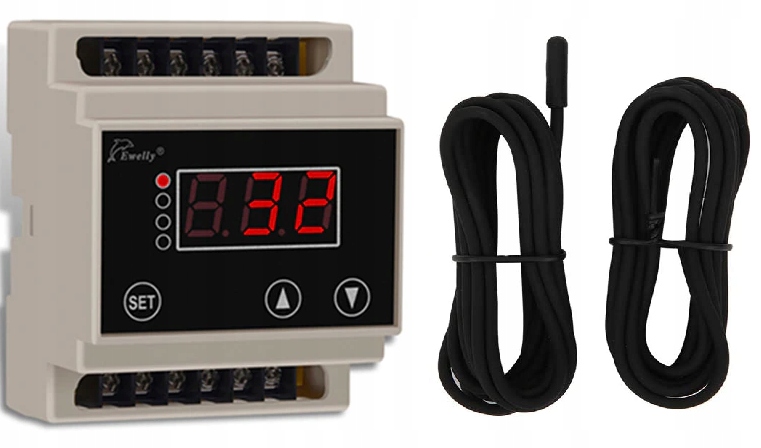

Sterownik przeznaczony jest do sterowania układem grzewczym. W zależności od konfiguracji regulator może sterować prostymi układami jak bojler czy pompa obiegowa, jak i rozbudowanymi np. kolektorem słonecznym.

Urządzenie działa na zasadzie pomiaru temperatury z dwóch czujników "hight" (czujnik temperatury kolektora) oraz "low" (czujnik temperatury w zasobniku CWU).

Jeśli temperatura w kolektorze jest większa od temperatury w zasobniku o daną wartość następuje załączenie pompy. Wyłączenie następuje gdy różnica spadnie o wartość nastawionej histerezy.

Sterownik posiada następujące wyjścia :

• Heating (wyjścia załączenia grzania np. grzałki )
• Pump (pompa obiegowa kolektora)
• Water valve (sterowanie zaworem dopuszczania wody)

Wyjście grzania (heating) załącza się gdy nie ma spełnionego warunku pracy kolektora tzn. jeśli temperatura kolektora nie jest wyższa od temperatury zasobnika CWU o daną wartość. Oznacza to, że kolektor nie pracuje z zadaną mocą, nastawy możemy regulować. Wyjście to ma zapewnić temperaturę komfortową mimo braku słońca, temperaturę możemy ustawić w parametrze "low temperature zone".

Wyjście water valwe załącza się gdy poziom wody spadnie poniżej czujnika low water level (czujnik niskiego poziomu wody w zbiorniku). Wyłączenie następuje po osiągnięciu poziomu Hight water level (czujnik wysokiego poziomu).

Wyjście te używane są przy zastosowaniu np.  kolektorów bezciśnieniowych w celu automatycznego dopuszczania wody do zbiornika. Gdy nie używamy tego wyjścia należy połączyć ze sobą wejścia low water level z Hight water level z water level public. ( w tym momencie dopuszczanie wody zostaje pominięte).

W zestawie znajdują się 2 czujniki temperatury o długości 1,5m.

W przypadku stosowania dłuższych połączeń przewód należy przedłużyć.

Sterownik na bieżąco wyświetla temperaturę zasobnika CWU, jeśli chcemy wyświetlić temperaturę kolektora należy przytrzymać przycisk "góra".

Parametry techniczne :

• Napięcie zasilania 220VAC (+-10%)
• Pobór mocy do 5W
• Wyjścia przekaźnikowe o obciążalności 5A
• Liczba wyjść sterujących 3
• Liczba czujników wejściowych 2
• Zakres regulacji temperatury komfortowej 2-99 C
• Zakres regulacji histerezy komfortowej 1-20 C
• Zakres regulacji różnicy temperatury załączenia grzania 1-20 C
• Zakres regulacji różnicy temperatury załączenia pompy 3-50 C
• Zakres regulacji histerezy wyłączenia pompy 1-10 C
• Czujniki temperatury o długości 1,5 m (2 szt.)
• Temperatura pracy -10 do 50 C
• Wilgotność pracy 0-90 % (bez kondensacji)
• Wymiary 88x72x54 mm (4,5 modułu na szynę DIN)
