TERMOSTAT RÓŻNICOWY

.

DWA CZUJNIKI TEMPERATURY W KOMPLECIE

.

Termostat posiada dwa czujniki temperatury. Jego praca jest banalnie prosta - załącza podłączone urządzenie gdy temperatura jednego czujnika jest wyższa niż drugiego czujnika. Ta różnice możemy ustawić w zakresie 0-20C potencjometrem.

Typową aplikacją jest sterowanie pompki przy ogrzewaniu z solarów. Gdy temp solara bedzie wyższa o np 10C (ustawiane przez użytkownika) niż temperatura wody w bojlerze wtedy pompka będzie działać - solary będą ogrzewać wode w bojlerze. Jeśli z braku słońca temperatura solarów spadnie to sterownik wyłączy pompkę co zabezpieczy bojler przed wychładzaniem (gdyby tego zabezpieczenia nie było to bojler zaczął by ogrzewać solar i by się szybko wychłodził). Sterownik pozwala więc maksymalnie wykorzystać ogrzewanie słoneczne.

.

Czyli przykładowo użytkownik ustawia różnicę temperatury T na 10 stopni C. Teraz jeśli woda w bojlerze ma +30C to sterownik załączy pompkę gdy solar osiągnie +40C (30C+ 10C) a jeśli woda w bojlerze ma np +50C to sterownik załączy pompkę gdy solar osiągnie +60C itd...

.

Sterownik posiada dwa czujniki temperatury : Tk - czujnik kolektora oraz Tb - czujnik bojlera.

.

Wyjście bedzie załączone gdy Tk będzie wyższa niż Tb. Elementem wyjściowym jest przekaźnik zwierny więc można sterować odbiornikami na róźne napięcia np 12, 24 czy 230V.

Inna aplikacją jest porównywanie dwóch temperatur np. przedmiotów , pomieszczeń itp - gdy np w sfrefie czujnika Tb temperatura spadnie poniżej strefy czujnika Tk to sterownik załączy wyjście pod które możemy podłączyć np. grzalkę strefy Tb.

.

Możliwości podłączenia jest wiele. W komplecie są 2 czujniki na kablach okolo 1 metra które można przedłuzyć do max 30-50 metrów. Jesli czujniki mają być w srodowisku skondensowanej wilgoci należy je zabezpieczyć.

.

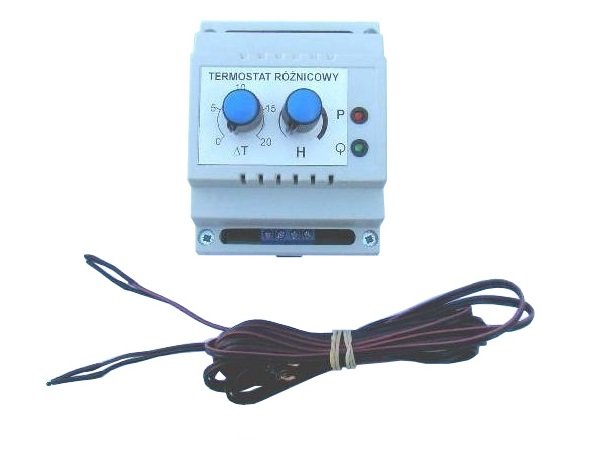

Sterownik jest profesjonalnie wykonany w obudowie na szynę DIN.

.

Posiada dwie diody led:

- zielona wskazuje zasilanie 230V

- czerwona wskazuje załączone wyjście

Posiada też dwa pokrętła: lewym ustawiamy zadaną różnicę temperatury a prawym (H) ustawiamy histerezę.

.

Dane techniczne:

- Możliwość ustawienia różnicy temperatur 0-20C

- Możliwość ustawienia histerezy 0-10C

- Zasilanie 230VAC, max pobór prądu 1W

- Wyjście przekażnikowe o max obciązeniu 8A (rezystancyjne) lub 3A (indukcyjne) , max napięcie 230V

- Dokładność każdego czujnika +-5%

- Temperatura pracy czujników -30 do +130C

- Temperatura pracy sterownika 0 do +40C

W komplecie są:

- sterownik

- dwa czujniki temperatury

- instrukcja w formie elektronicznej

.

Towar fabrycznie nowy.

Kod produktu : 110
