Regulátor - CNC 80Hz obdĺžnikové impulzy generátor -160 kHz

Generator impulsów do sterowników silników krokowych

Generator impulsów służy do taktowania sterowników silników krokowych, przez co możemy sterować silnikiem krokowym bez konieczności podłączania go do komputera czy też innego zaawansowanego sterownika.

Dzięki generatorowi możemy płynnie regulować obroty silnika. Zakres częstotliwości impulsów to 80Hz - 160kHz (zależnie od ustawionych zworek). Układ generuje przebieg prostokątny) i posiada następujące zakresy :

• 80Hz-2,4kHz
• 540 Hz-16 kHz
• 5,4 kHz-160 kHz

Częstotliwość regulowana jest za pomocą potencjometru.

Generator posiada następujące sygnały wyjściowe

• EN (enable) załącz napę
• DIR (direction) kierunek obrotów
• CLK (clock) zegarowe

Dzięki czemu możemy załączać napęd, zmieniać kierunek oraz prędkość obrotową silnika.

Prąd wyjściowy generatora to 20mA przez co sterowanie silnikiem krokowym musi odbyć się pośrednio poprzez sterownik silnika krokowego.

Dodatkowo urządzenie może pracować jako generator PWM o zmiennym wypełnieniu w zakresie 3-96 % i częstotliwości 1 kHz, 10 kHz, 100 kHz (zależnie od ustawionej zworki).

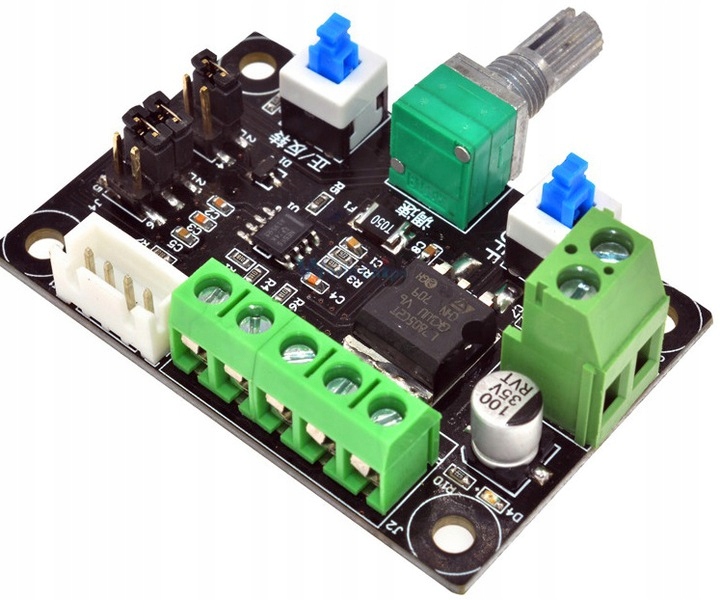

Opis wyprowadzeń

1. Przycisk zmiany kierunku DIR (lewo prawo)

2. Przycisk załączenia napędu ENABLE

3. Potencjometr regulacji prędkości

4. Zasilanie GND

5. Zasilanie +8-24VDC

6. Napięcie +5V (50mA)

7. Napięcie GND

8. Wyjście generowanych impulsy (CLK)

9. Wyjście  zmiany kierunku (DIR)

10. Wyjście załączenia napędu (EN)

Parametry techniczne

• Napięcie zasilania 8-24VDC
• Pobór prądu do 80mA
• Prąd maksymalny wyjść 20mA
• Regulacja częstotliwości 80Hz-160kHz
• Temperatura pracy -20 do 60 C
• Gwarancja 24 miesiące (12 dla firm)

Wymiary

• Szerokość 59 mm
• Długość 39 mm
• Wysokość 25 mm
• Waga ok 20 g

Zastosowanie

• Generatory do CNC
• Generatory PWM
