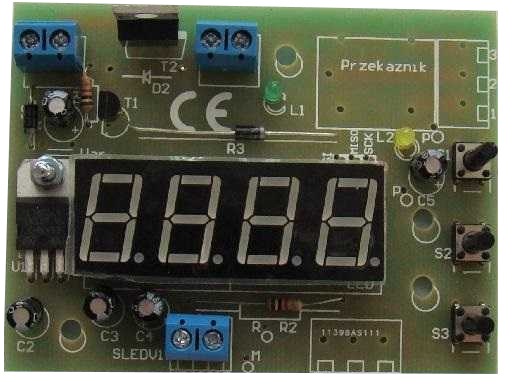

WŁĄCZNIK CYKLICZNY Z WYŚWIETLACZEM LED

Sterownik cykliczny do sterowania urządzeniem zewnętrznym. Sterownik okresowo załącza wyjście na czas T1 (zakres 1-9999 gdzie jednostką może być sekunda lub minuta) po czym wyłącza wyjście i następuje czas zwłoki T2 (zakres 1-9999 gdzie jednostką może być sekunda lub minuta). Po czasie zwłoki wyjście jest uruchamiane ponownie, po czym następuje kolejna zwłoka i tak „w kółko”. Zasilanie sterownika 12V stabilizowane, wyjście o poborze prądu do 4A.

.

Sterownik posiada wyświetlacz led który obrazuje pozostały czas do przełączenia wyjścia. Odliczanie następuje od ustawionej wartości do 1 po czym następuje zmiana trybu (włączone/wyłączone wyjście). Można niezależnie ustawić czas włączenia wyjścia 1-9999 sekund z krokiem co sekundę lub w zakresie 1-9999 minut z krokiem co minutę i w podobny sposób ustawić czas przerwy 1-9999 (sekundę /minutę )

.

Sterownik posiada także 3 przyciski umożliwiające zmianę parametrów po wejściu do MENU. Aby wejść do MENU należy podczas normalnej pracy sterownika nacisnąć i przytrzymać środkowy przycisk S2 aż do pojawienia się na wyświetlaczu „- - - -”. W tym momencie należy zwolnić S2 i ustawić kolejno parametry:

1/ czas T1 czyli czas włączenia wyjścia (zapali się kropka pierwszej cyfry wyświetlacza) w zakresie od 1 do 9999. Czas ten ustawiamy S1 (+1) oraz S3(+100), po przekroczeniu 9999 zmienia się na 1. Po ustawieniu czasu T1 zatwierdzamy go przyciskiem S2, dalej ustawiamy kolejny parametr.

2/ czas T2 czyli czas wyłączenia wyjścia (zapali się kropka drugiej cyfry wyświetlacza) w zakresie od 1 do 9999. Czas ten ustawiamy S1 (+1) oraz S3(+100), po przekroczeniu 9999 zmienia się na 1. Po ustawieniu czasu T2 zatwierdzamy go przyciskiem S2, dalej ustawiamy kolejny parametr.

3/ „A” określa czy po włączeniu zasilania pierwszym odliczanym cyklem ma być cykl włączenia wyjścia (A=1) lub wyłączenia wyjścia (A=0). Wyboru dokonujemy S1 lub S3 a zatwierdzamy S2, dalej ustawiamy kolejny parametr.

4/ „C” określa czy ustawiony w 1 punkcie czas T1 odnosi się do sekund (C=0) czy minut (C=1). Wyboru dokonujemy S1 lub S3 a zatwierdzamy S2, dalej ustawiamy kolejny parametr.

5/ „E” określa czy ustawiony w 2 punkcie czas T2 odnosi się do sekund (E=0) czy minut (E=1). Wyboru dokonujemy S1 lub S3 a zatwierdzamy S2 co powoduje zapisanie danych „- - - -” i wyjście z menu.

.

Ustawione parametry są pamiętane po odłączeniu zasilania. Po włączeniu zasilania zawsze licznik liczy od T1/T2 w dół. W czasie T1 włączenie wyjścia sygnalizowane jest diodą L1.

.

Jeśli ustawiony czas T1 lub T2 odnosi się do minut (1 jednostka=1 minuta) to podczas odliczania danego czasu miga pierwsza kropka wyświetlacza.

.

Sterownik posiada dodatkowe wejście zwierne działające jako pauza. Nie wolno na te wejście podawać żadnych napięć z zewnątrz. Po zwarciu tego wejścia jest zatrzymywane odliczanie do momentu rozwarcia wejścia. Stan wejścia jest sprawdzany co sekundę zgodnie z cyklem sekundowym także minimalny czas pauzy to 1 sekunda. Co sekundę sterownik sprawdza wejście, jeśli wykryje że zostało ono zwarte to zatrzymuje odliczanie, zapala diodę L2 i po upływie kolejnej sekundy ponownie sprawdza wejście-jeśli dalej jest zwarte to sytuacja bez zmian a jeśli zostało rozwarte to wznawia odliczanie i gasi diodę L2.

.

Poniżej ukazano przykładowy diagram. Po włączeniu zasilania następuje najpierw czas zwłoki T2 (urządzenie wyjściowe wyłączone , A ustawiono na 0), dalej wyjście jest załączane na czas T1, dalej kolejna zwłoka T2 itd...

Poniżej diagramu pokazano schemat montażu.

.

Dla przykładu sterowanie pompą (cykliczne włączanie i wyłączanie) , choć może być dowolny odbiornik np. żarówka, grzałka, silnik itd...

.

Zasilanie 12VDC stabilizowane , czerwony (plus) zarówno do pinu „+” sterownika jak i do plusa pompy. Czarny zasilania (minus) do piny „-” sterownika. Natomiast minus pompy (niebieski przewód na schemacie) do kostki OUT sterownika. Pompa jest więc sterowana od minusa.

.

Wg tego schematu można sterować odbiornikiem 12VDC o maksymalnym poborze prądu 4A. Jeśli pobór prądu będzie większy należy jako odbiornik podłączyć przekaźnik (typowy lub SSR) który będzie załączał nasz odbiornik.

.

Możliwe jest także sterowanie siłownikiem liniowym (silnikiem) DC lewo / prawo z pomocą 2 dodanych przekaźników. W takim przypadku siłownik będzie się wysuwał się w jedną stronę w czasie T1 oraz będzie chował w drugą stronę w czasie T2. Zwykle tego typu siłowniki mają wbudowane krańcówki więc czasy należy ustawić na tyle duże by siłownik przed końcem czasu T1/T2 doszedł do swojej krańcówki. Zabezpieczy to przed gwałtowną zmianą kierunku w trakcie ruchu siłownika. Umożliwia to cykliczne sterowanie siłownikami liniowymi DC na dowolne napięcie.

.

Dla przykładu czas całkowitego wysuwu siłownika (od max schowanego do max wysuniętego) wynosi np. 1 minutę. Ustawiamy czas T1 na 2 minuty a czas T2 na np. 5 minut. Po włączeniu zasilania zostanie uruchomione wysuwanie siłownika, siłownik po minucie wysunie się do ustawionego progu (zostanie zatrzymany w tej pozycji przez jego własną krańcówkę) a po upłynięciu kolejnej minuty (łącznie 2 minuty czyli T1) przekaźniki zostaną przełączone i zacznie się cykl chowania siłownika trwający łącznie 5 minut (T2) po czym cykl zacznie się od nowa. .

.

Oczywiście czasy T1 i T2 można ustawać od 1 sekundy do 9999 minut jak wyżej w instrukcji.

.

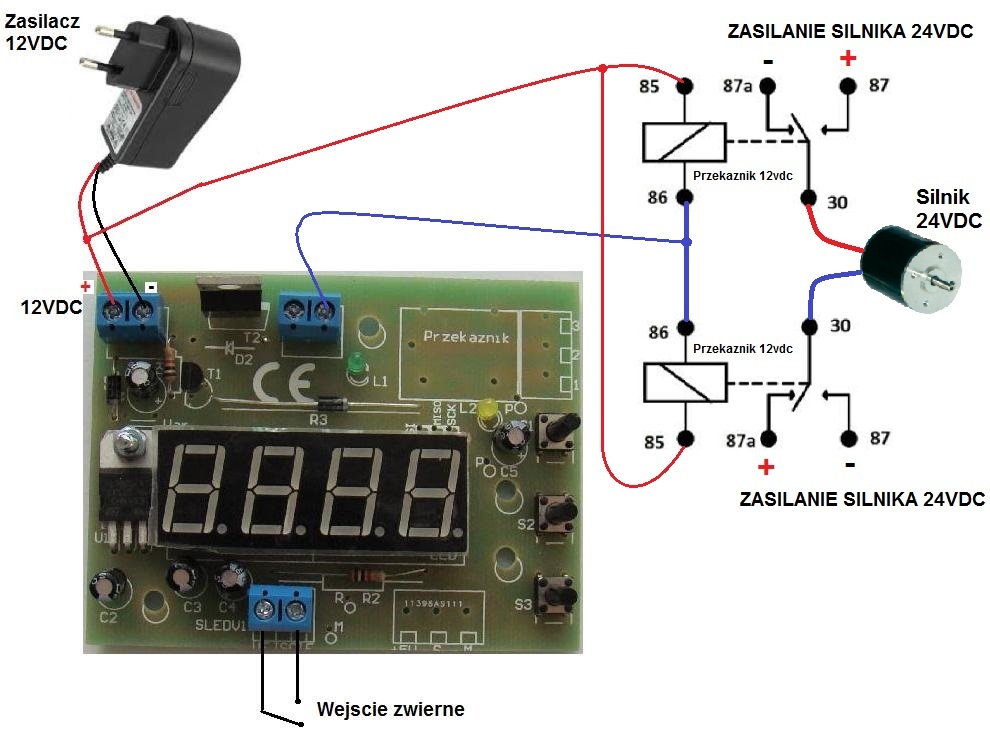

Najprościej użyć przekaźników z cewką 12VDC i stykami na odpowiedni prąd/napięcie dla danego siłownika / silnika DC. Dla siłowników 12-24V najczęściej wystarczą popularne przekaźniki samochodowe 30A podłączone wg schematu poniżej. Oczywiście należy także do przekaźników doprowadzić zasilanie DC odpowiednie do używanego siłownika. W tym przykładzie zasilanie sterownika 12VDC jest podłączone na stałe.

.

Schemat takiego sterowania poniżej:

.

Oczywiście można także podawać zasilanie sterownika 12VDC nie w sposób stały ale za pomocą zewnętrznego wyłącznika dobowego. Co daje dużo więcej możliwości. Umożliwia to na przykład wykonanie jednego czy kilku cykli o określonych godzinach itd..

.

Dane techniczne:

• zasilanie modułu 12VDC (11-13V)
• czas pracy (T1) ustawiany w zakresie 1-9999 sekund/minut
• czas przerwy (T2) ustawiany w zakresie 1-9999 sekund/minut
• max obciążenie wyjścia 4A
• wielkość płytki 84*64mm
• wyświetlacz led 4 cyfry, czerwony, wysokość cyfry 14mm

.

Sterownik jest fabrycznie nowy, w komplecie sterownik + instrukcja PDF wysyłana emailem.

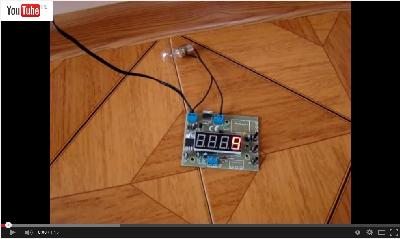

Tu mozna obejrzec film youtube pokazujący działanie sterownika :

https://www.youtube.com/watch?v=8HqlKnEOIrQ&feature=youtu.be
