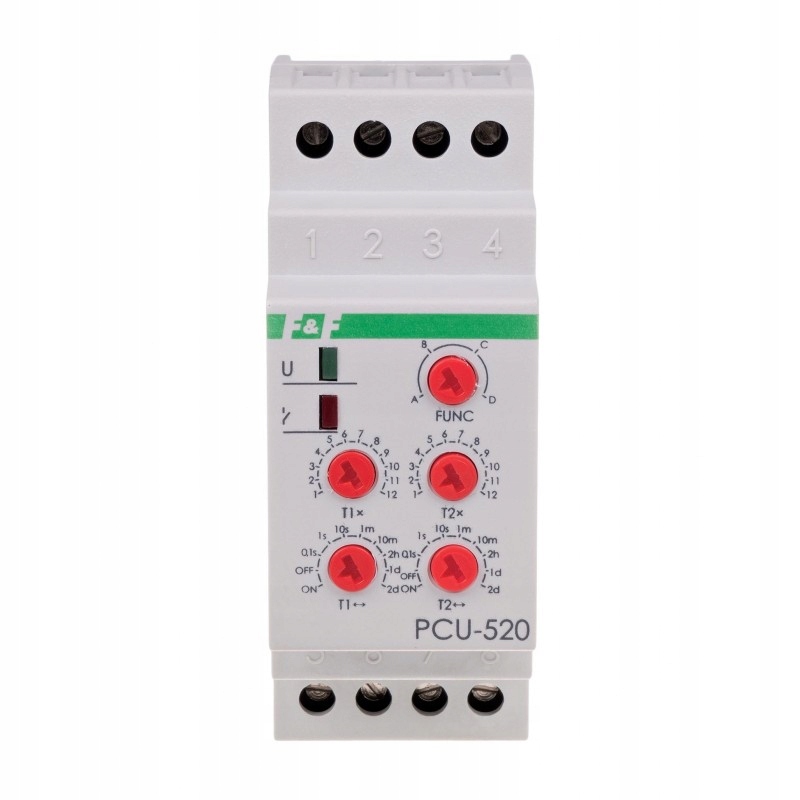

Regulátor - Časové relé PCU-520 s nastavením dvakrát

Opis produktu

Przekaźnik czasowy z nastawą dwóch czasów t1 i t2 (czasu pracy i czasu przerwy).

Funkcja: opóźnione wyłączenie, opóźnione załączenie, praca cykliczna

Napięcie zasilania: 230 V AC

montaż: na szynie 35 mm

Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

Działanie

Funkcje:

*OPÓŹNIONE WYŁĄCZENIE (A)

Do czasu załączenia przekaźnika styki pozostają w pozycji 1-5, 2-8. Po podaniu napięcia zasilającego styki zostają przełączone w pozycję 1-6, 2-7 na czas t1. Po odmierzeniu czasu t1 styki powracają do pozycji 1-5, 2-8 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-5, 2-8 na czas  t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-6, 2-7 Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

*OPÓŹNIONE ZAŁĄCZENIE (B)

Po podaniu napięcia zasilającego styki pozostają w pozycji  1-5, 2-8 przez czas t1. Po odmierzeniu czasu t1 następuje przełączenie styków w pozycję 1-6, 2-7 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-5, 2-8. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

*OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE (C)

Tryb pracy opóźnionego wyłączania realizowany cyklicznie w ustawionych odstępach  czasu pracy i przerwy.

*OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE (D)

Tryb pracy opóźnionego załączania realizowany cyklicznie w ustawionych odstępach  czasu pracy i przerwy.

Uwaga!

* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.

* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.

* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.

Zakresy czasowe

• 0,1s: 0,1÷1,2 sek.
• 1s: 1÷12 sek.
• 10s: 10÷120 sek.
• 1m: 1÷12 min.
• 10m: 10÷120 min.
• 2h: 2÷24 godz.
• 1d: 1÷12 dni (24÷288 godz.)
• 2d: 2÷24 dni (48÷576 godz.)

ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 1-6 i 2-7.

OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 1-5 i 2-8.

DANE TECHNICZNE

• Napięcie zasilania: 230 V AC
• Tryb pracy: opóźnione wyłączenie, opóźnione załączenie, praca cykliczna
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 2 × 8 A
• Konfiguracja styków: 2 × NO/NC
• Separacja styku: TAK
• Opóźnienie zadziałania: 50 ms
• Sygnalizacja stanu styku: LED czerwona
• Czas działania - regulowany: 0,1 s ÷ 576 godz.
• Sygnalizacja zasilania: LED zielona
• Czas przerwy - regulowany: 0,1s ÷ 576 godz.
• Przyłącze: zaciski śrubowe 4,0 mm²
• Moment dokręcający: 0,5 Nm
• Pobór mocy: 1,2 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 2 moduły (35 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
