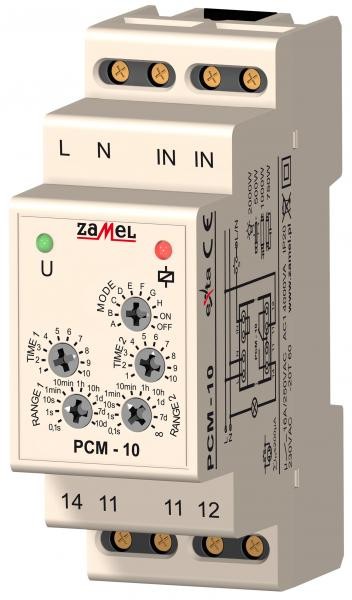

PRZEKAŹNIK CZASOWY PCM-10 230V

Numer katalogowy: PCM-10

Producent: EXTA

Nazwa

PRZEKAŹNIK CZASOWY

Symbol

PCM-10

Opis

Wielofunkcyjny przekaźnik czasowy PCM-10 służy do realizacji funkcji czasowych w układach automatyki i sterowania. Układ posiada 10 niezależnych trybów pracy wyzwalanych napięciem zasilającym lub zewnętrznym impulsem wyzwalającym (pochodzącym z linii L lub N). Cechuje go bardzo szeroki zakres nastaw dwóch czasów t1 i t2 oraz funkcje stałego załączenia i wyłączenia. Układ realizuje na bieżąco zmianę nastawy trybu pracy oraz czasów.

 DANE HANDLOWE (PCM-10)

Wymiary
dwumodułowa (35mm) 90x35x66  mm
Opakowanie zbiorcze
32  [szt.]
Waga
110  g

 DANE TECHNICZNE (PCM-10)

Znamionowe napięcie zasilania
230  V AC
Napięcie maksymalne styków
250  V
Kategoria użytkowania
AC1
Moc maksymalna przekaźnika
4000  VA
Układ styków
1NO/NC
Prąd przekaźnika
16  A
Znamionowy pobór prądu
35  mA
Zakres nastaw czasu (t1)
dyskretne  0.1 ÷ 1  s

dyskretne  1 ÷ 10  s

dyskretne  0.2 ÷ 1.7  min

dyskretne  1 ÷ 10  min

dyskretne  0.2 ÷ 1.7  h

dyskretne  1 ÷ 10  h

dyskretne  0.4 ÷ 4.2  dni

dyskretne  1 ÷ 10  dni

Zakres nastaw czasu (t2)
dyskretne  0.1 ÷ 1  s

dyskretne  1 ÷ 10  s

dyskretne  0.2 ÷ 1.7  min

dyskretne  1 ÷ 10  min

dyskretne  0.2 ÷ 1.7  h

dyskretne  1 ÷ 10  h

dyskretne  0.4 ÷ 4.2  dni

dyskretne  1 ÷ 10  dni

dyskretne  1 ÷ 0  s

Mocowanie obudowy
szyna  TH35 (PN-EN 60715)

Wielofunkcyjny przekaźnik czasowy PCM-10 służy do realizacji funkcji czasowych w układach automatyki i sterowania. Układ posiada 10 niezależnych trybów pracy wyzwalanych napięciem zasilającym lub zewnętrznym impulsem wyzwalającym (pochodzącym z linii L lub N).
