Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

Działanie:

A - opóźnione załączanie

B - opóźnione wyłączanie

C - praca cykliczna zaczynająca się od przerwy

Ci - praca cykliczna zaczynająca się od zadziałania

D - opóźniona generacja impulsu 500ms

E - opóźnione wyłączanie z przedłużeniem, wyzwalane zboczem opadającym

F - opóźnione załączanie i wyłączanie

H - generacja impulsu bez przedłużenia wyzwalana zboczem opadającym na styku Y

I - generacja impulsu bez przedłużenia wyzwalana zboczem narastającym na styku Y

J - generacja impulsu z przedłużeniem wyzwalana zboczem narastającym na styku Y

K - praca bistabilna sterowana stykiem Y

Ai - opóźnione załączanie z sumowaniem czasu

Bi - opóźnione wyłączanie z sumowaniem czasu

Dane techniczne:

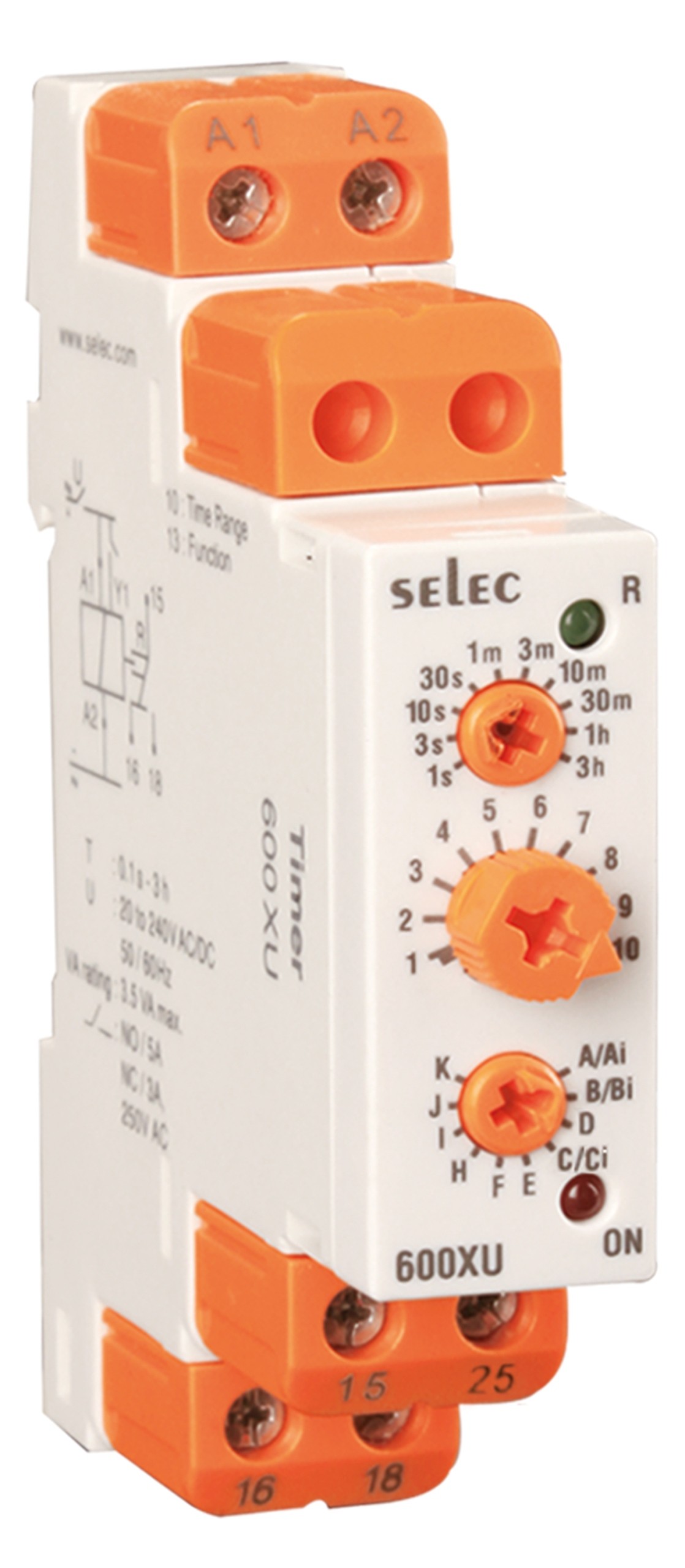

Nazwa: Przekaźnik czasowy 600XU

(13 funkcji i 10 zakresów czasowych)

Funkcje:

A - opóźnione załączanie

B - opóźnione wyłączanie

C - praca cykliczna zaczynająca się od przerwy

Ci - praca cykliczna zaczynająca się od zadziałania

D - opóźniona generacja impulsu 500ms

E - opóźnione wyłączanie z przedłużeniem, wyzwalane zboczem opadającym

F - opóźnione załączanie i wyłączanie

H - generacja impulsu bez przedłużenia wyzwalana zboczem opadającym na styku Y

I - generacja impulsu bez przedłużenia wyzwalana zboczem narastającym na styku Y

J - generacja impulsu z przedłużeniem wyzwalana zboczem narastającym na styku Y

K - praca bistabilna sterowana stykiem Y

Ai - opóźnione załączanie z sumowaniem czasu

Bi - opóźnione wyłączanie z sumowaniem czasu

Zakresy czasowe:

0.1-1 sek

0.3-3 sek; 1-10 sek; 3-30 sek; 0.1-1 min

0.3-3 min; 1-10 min; 3-30 min

0.1-1 godz; 0.3-3 godz

Zestyk: SPDT (1 C/O) - styk przełączny

Obciążalność: NO/5A; NC/3A @ 230V AC

Napięcie zasilania: 20...240V AC, 12...240V DC

Temperatura pracy: 0...50ºC

Montaż: DIN
