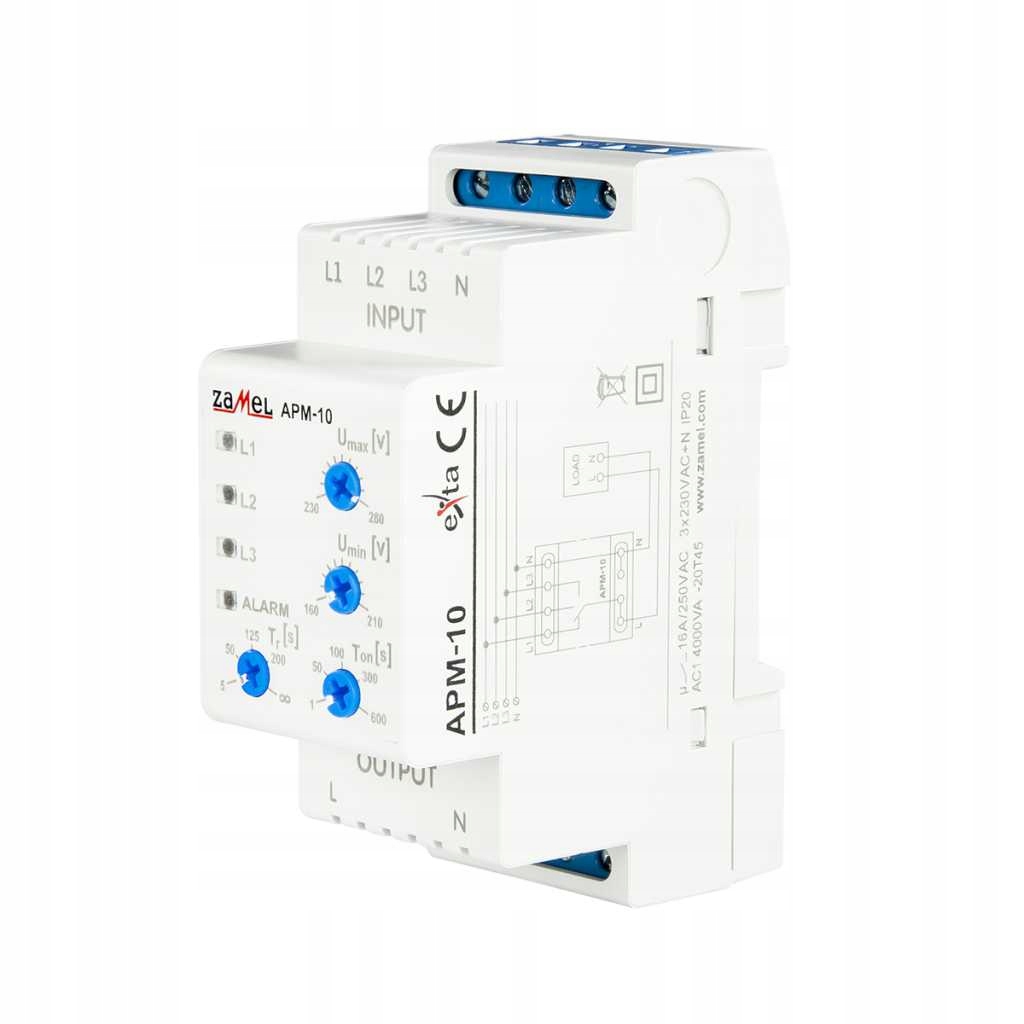

Automatyczny przełącznik Faz APM-10

Automatyczny przełącznik Faz APM-10

Automatyczny przełącznik faz APM-10 prezentuje się w nowej odsłonie. Urządzenie drugiej generacji posiada kompaktową, 2-modułową obudowę. W odróżnieniu od poprzedniej konstrukcji wymiary urządzenia są zdecydowanie mniejsze. Zmianie uległy także zakresy nastaw napięcia : 160V - 210 V jako napięcie minimalne oraz 230 - 280 V jako napięcie maksymalne. Konstrukcja posiada także bardziej przejrzyste i łatwiejsze w podłączeniu wyprowadzenia - do urządzenia wprowadzone są 3 fazy a wyprowadzana jest pojedyncza faza. Główne zalety urządzenia to:

● Zapewnienie ciągłości zasilania odbiornika

jednofazowego,

● zasilanie trójfazowe L1-L2-L3 (L1-faza priorytetowa),

● regulacja progu zadziałania dla maksymalnego napięcia,

● regulacja progu zadziałania dla minimalnego napięcia,

● regulacja czasu ponownego załączenia

fazy priorytetowej na wyjście,

● regulacja czasu automatycznego ponownego załączenia,

● obciążalność wyjścia – maksymalnie 16 A

dla obciążeń AC1,

● sygnalizacja parametrów poszczególnych

faz zasilających – 3 x diody LED,

● sygnalizacja awarii,

● montaż w rozdzielnicy (szyna TH35).

DANE TECHNICZNE (APM-10)
Znamionowe napięcie zasilania
230  V AC
Napięcie maksymalne styków
250  V
Zakres nastaw progu napięcia (Umin)
170 ÷ 220  V
Kategoria użytkowania
AC1
Moc maksymalna przekaźnika
4000  VA
Zakres nastaw progu napięcia (Umax)
240 ÷ 290  V
Układ styków
1NO/NC
Prąd przekaźnika
16  A
Stopień ochrony obudowy
IP20
Mocowanie obudowy
szyna  TH35 (PN-EN 60715)

• Marka: Zamel
• Seria: Exta
