XAPR0000138

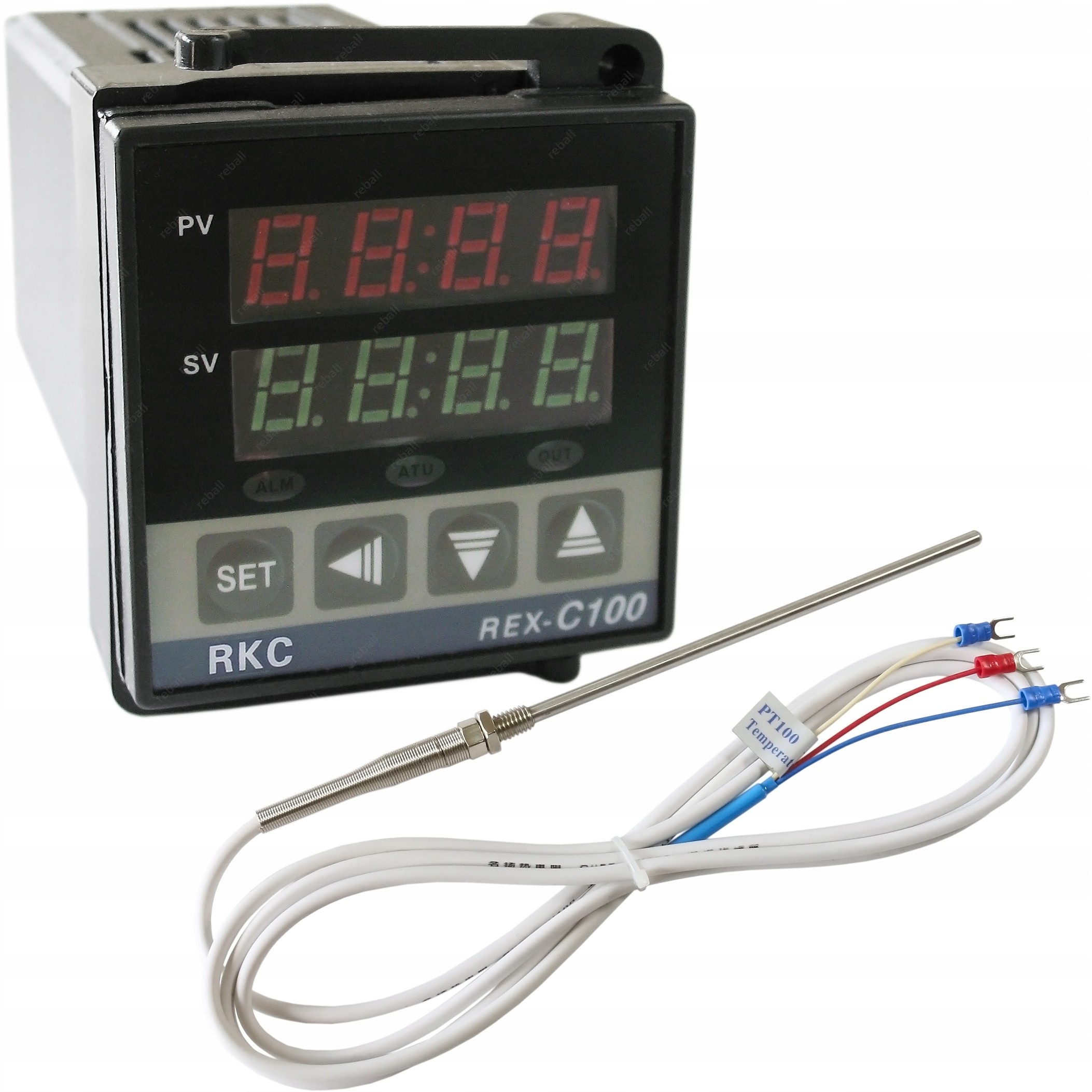

ZESTAW STEROWNIK - REGULATOR TEMPERATURY RKC REX-C100FK02-M*AN (AC 230V) , CZUJNIK TEMPERATURY TYPU PT100 Z GWINTEM M8 5x150 3PIN  (-50°C - 450°C)

Idealny zestaw do zastosowania w przemyśle służący do regulowania temperatury.

W skład zestawu wchodzą:

• sterownik temperatury RKC REX-C100 z wbudowanym przekaźnikiem - 1 sztuka
• czujnik temperatury PT100 z gwintem M8 5x150 wkręcany - 1 sztuka

Sterownik temperatury RKC REX-C100

Sterownik temperatury RKC REX-C100 montowany jest m.in w wielu popularnych stacjach lutowniczych przeznaczonych do napraw układów BGA oraz bardzo szeroko w przemyśle w urządzeniach tj wtryskarki, zgrzewarki, maszyny pakujące, wytłaczarki, piece, chłodnie oraz w wielu innych urządzeniach wymagających precyzyjnej regulacji temperatury.

Jego celem jest utrzymanie temperatury na poziomie zadanej wartości (SV) poprzez badanie jej (PV) przez podłączoną termoparę typu: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS).

REX-C100 w zależności od podłączonej termopary może regulować temperaturę w zakresie -199-1820°C.

Fabryczne ustawienia sterownika to SLH (temp max.)= 400°C oraz SL1(czujnik typu K)=0000.

Parametry te zmienia się z poziomu menu.

Regulator posiada 3 diody LED które sygnalizują:

• ALM - przekroczenie zadanej wartości temperatury,
• ATU - wyłączenie funkcji PID (autotuning),
• OUT - załączenie elementu grzejnego.

Parametry REX C100FK02-M*AN:

• Model: REX-C100FK02-M*AN
• Typ czujnika temperatury: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS) - (czujniki dostępne w naszej ofercie)
• Dokładność pomiaru: 0,5% lub +/- 3°C
• Cykl próbkowania: 0,5s
• Wyjście RELAY: przekaźnikowe - obsługuje również przekaźniki typu SSR (dostępne w naszej ofercie)
• Obciążalność wyjścia: 7A 250VAC / 10A 125VAC / 10A 125VDC / 10A 28VDC
• Wyjście alarmowe: tak
• Sygnalizacja alarmu: LED
• Zakres mierzonej temperatury: -199,9 - 1820°C (w zależności od typu podłączonej termopary)
• Temperatura pracy: 0–50°C
• Podwójny wyświetlacz LED: mierzonej (PV) i zadanej (SV).
• Zasilanie: AC 220-230V
• Wymiar zewnętrzny: 48x48x100mm
• Wymiar montażowy: 45x45 (głębokość 100mm)

Ilość: 1 sztuka

Szybkie podłączenie REX C100FK02-M*AN:

• 1, 2 - zasilanie AC 220-230V
• 9(-), 10(+) - termopara (czujnik temperatury)
• 3, 4 - wyjście bezpośrednio na sterowane urządzenie lub przekaźnik SSR (wymagane oddzielne zasilanie przekaźnika SSR w zależności od jego typu DC-AC, AC-AC, DC-DC)

Szczegółowe informacje techniczne i ustawienia dostarczamy w angielskiej i polskiej instrukcji obsługi.

Czujnik temperatury typu PT100 z gwintem M8 (-50°C - 450°C)

Czujnik temperatury PT100 umieszczony wewnątrz osłony ze stali nierdzewnej zakończonej gwintem M8 z przewodem o długości 2m.

Czujniki tego typu stosowane bardzo szeroko w przemyśle: wtryskarki, maszyny wulkanizacyjne, piece, komory cieplne.

Parametry techniczne:

• Typ czujnika: PT100
• Zakres pomiarowy: (-50-450°C)
• Osłona: stal nierdzewna
• Mocowanie bagnetowe: z gwintem M8
• Średnica osłony: 5mm
• Długość osłony: 150mm
• Długość przewodu: 2m
• Klasa wykonania: B
• Połączenie: 3 przewodowe (z kompensacją wartości oraz zależności temp. od rezystancji doprowadzeń)

Ilość: 1 sztuka

Potrzebujesz przekaźniki półprzewodnikowe SSR oraz termopary - sprawdź nasze pozostałe aukcje.
