Regulátor - 6ED1055-1FB10-0BA2

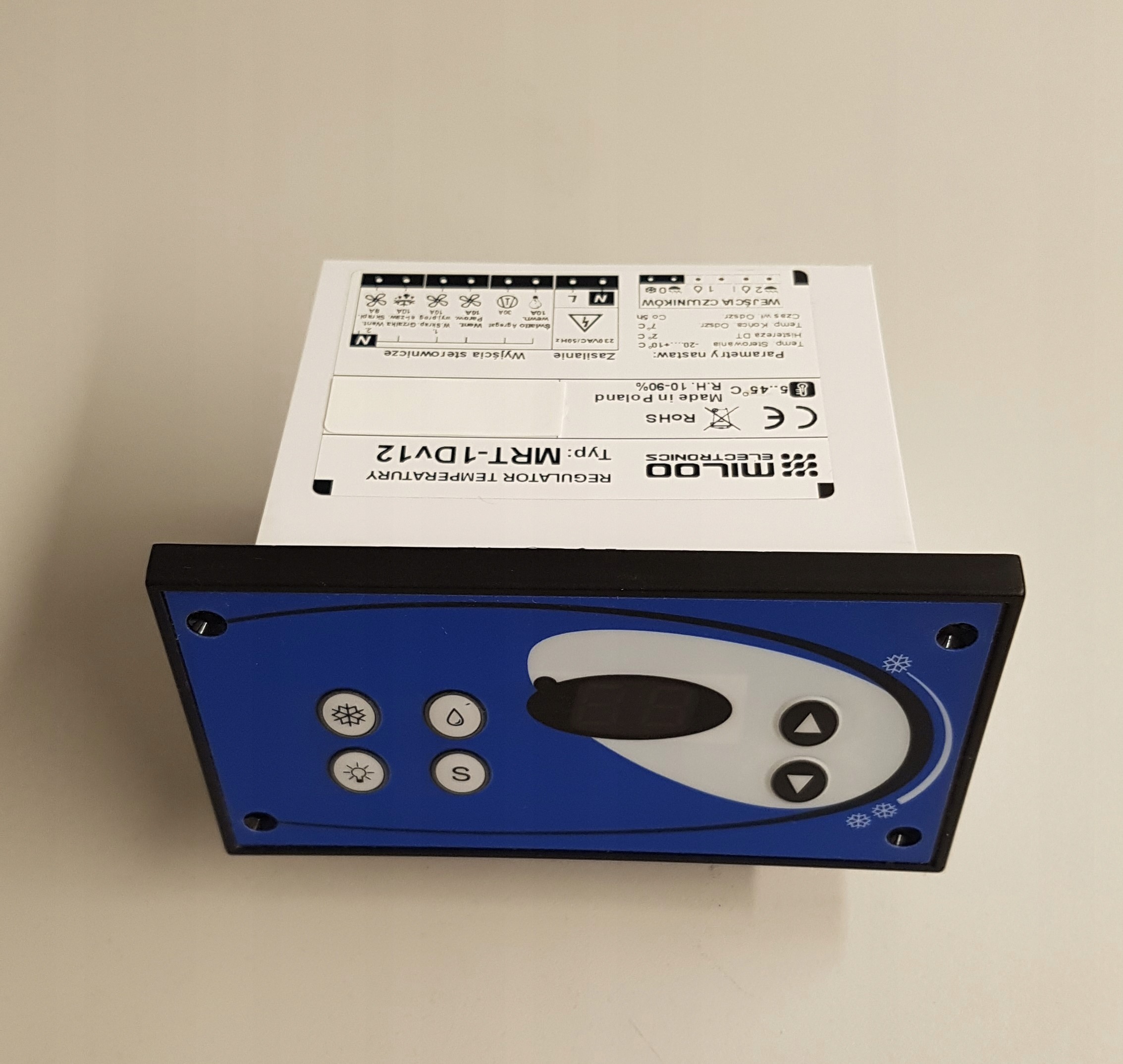

Regulator temperatury typu MRT-1/Dv.12 jest uniwersalnym mikroprocesorowym sterownikiem temperatury przeznaczonym do zastosowania w urządzeniach chłodniczych oraz chłodniczo-grzejnych. Regulator ten umieszczony jest w zwartej jednoczęściowej obudowie przeznaczonej do mocowania tablicowego.

INSTRUKCJA OBSŁUGI W LINKU PONIŻEJ :

https://pim.emiloo.pl/download-resource/1567/

FUNKCJE REGULATORA W ZASTOSOWANIU CHŁODNICZYM LUB CHŁODNICZO-GRZEJNYM

1. Funkcja sterowania agregatem w zależności od temperatury w komorze chłodniczej lub obwodem grzejnym sterowanym przez czujnik nr 1
2. Funkcja automatycznego rozmrażania realizowaną w trzech możliwych do wyboru wariantach:

• rozmrażanie konwekcyjne;
• rozmrażanie przy użyciu grzałek;
• rozmrażanie gorącymi parami.

Funkcja ta nadzorowana jest jednym lub dwoma czujnikami temperatury oraz zabezpieczona wyłącznikiem czasowym ograniczającym nadmiernie długi czas odszraniania.

1. Funkcja ociekania.
2. Funkcja blokowania wyświetlacza temperatury na czas rozmrażania i ociekania wraz z czasowym opóźnieniem wyjścia z trybu blokady.
3. Funkcja sterowania wentylatorem skraplacza w zależności od pracy agregatu i temperatury skraplacza;
4. Funkcja sterowania wentylatorem parownika;
5. Funkcja sterowania grzałkami układu grzejnego (realizowana przez trzeci czujnik);
6. Funkcja umożliwiająca nastawianie różnych temperatur sterowania chłodzenia dla pracy w trybie dziennym i nocnym.
7. Funkcja nadzoru i sygnalizacji uszkodzenia czujników temperatury.
8. Funkcja pracy awaryjnej.

Regulator MRT-1/Dv.12 posiada również zabezpieczenia dotyczące pracy agregatu:

• minimalny czas postoju agregatu;
• minimalny czas pracy agregatu;
• maksymalny czas pracy agregatu

Regulator temperatury MRT-1/Dv.12 wyposażony jest w:

• wyłącznik agregatu umożliwiający wyłączenie w dowolnej chwili pracę agregatu bez odłączenia zasilania urządzenia chłodniczego;
• wyłącznik oświetlenia umożliwiający włączanie i wyłączanie oświetlenia urządzenia chłodniczego, połączony z funkcją umożliwiającą ustawianie odmiennych nastaw temperatury sterowania w trybie dziennym i nocnym;
• przycisk ręcznego odszraniania ,  pozwalający na włączenie cyklu odszraniania w dowolnym momencie pracy urządzenia chłodniczego (niezależnie od funkcji automatycznego odszraniania);
• przycisk umożliwiający podgląd temperatury na czujniku lub czujnikach odszraniania oraz czujniku nadzoru temperatury skraplacza i temperatury grzania. Przycisk ten umożliwia również wejście w tryb programowania funkcji regulatora;
• cyfrowy wyświetlacz temperatury pozwalający na bieżącą kontrolę temperatury wewnątrz urządzenia chłodniczego ( regulator pozwala na blokowanie wskazań miernika w momencie odszraniania oraz powrót wskazań z opóźnieniem w stosunku do czasu wyjścia z funkcji odszraniania).
• sygnalizację świetlną obrazującą stan pracy urządzenia chłodniczego.
